РАСЧЕТ И КОНСТРУИРОВАНИЕ
БАЛОЧНОЙ КЛЕТКИ ПЕРЕКРЫТИЯ
И КОЛОННЫ
Методические указания к расчетно-графической работе по курсу
«Металлические конструкции»
Омск-2006
УДК 624.083 ББК 38.54
Рецензент проф. А.И. Швецов
Работа одобрена методической комиссией факультета ПГС в качестве методических указаний для студентов специальностей «Промышленное и гражданское строительство» (270102), «Городское строительство и хозяйство» (270105).
Расчет и конструирование балочной клетки перекрытия и колонны:
Методические указания к расчетно-графической работе по курсу «Металлические конструкции»/Сост.: Н.Н. Разливкина, И.М. Ивасюк, Р.М. Кононова.−Омск: Изд-во СибАДИ, 2006.− 32 с.
В методических указаниях рассмотрены рекомендации по проектированию стальных несущих конструкций балочной клетки. Приведены алгоритм расчета и необходимые данные для назначения геометрических параметров сечений балок и колонны.
Ил.26. Библиогр.: 4 назв.
© Составители Н.Н. Разливкина, И.М. Ивасюк, Р.М. Кононова, 2006
Состав работы
Курсовая работа включает расчет и конструирование стальных несущих конструкций балочной клетки рабочей площадки и колонн, поддерживающих междуэтажные перекрытия и покрытие. Выполняется на основе задания согласно шифру, выдаваемому руководителем курсового проектирования. В срок, обозначенный в задании, студент обязан представить пояснительную записку со всеми расчетами, сопровождаемыми четко выполненными рисунками и схемами, необходимыми пояснениями и выводами по каждому разделу, и конструктивно-графическую часть, оформленную в карандаше на миллиметровке в соответствии с правилами строительного черчения в указанных масштабах.
Материал несущих конструкций балочной клетки – сталь С235; бетон фундамента – В12,5; настил из сборных железобетонных (нетиповых) плит толщиной 0,3 м (вместе с конструкцией пола).
Вкурсовой работе должны быть освещены следующие вопросы:
1.Компоновка перекрытия.
2.Второстепенная балка перекрытия.
2.1.Подбор сечения и проверка прочности балки.
2.2.Проверка жесткости балки.
3.Главная балка рабочей площадки.
3.1.Подбор сечения балки в виде сварного двутавра.
3.2.Конструирование балки переменного сечения. Эпюра материалов.
3.3.Проверка прочности балки по касательным и приведенным напряжениям.
3.4.Расчет сварных швов, прикрепляющих пояса к стене балки.
3.5.Проверка общей устойчивости.
3.6.Местная устойчивость стенки балки.
3.7.Расчет опорного ребра главной балки.
3.8.Расчет и конструирование монтажного стыка главной балки перекрытия.
4.Центрально-сжатая колонна.
4.1.Подбор сечения.
4.2.Расчет колонны на устойчивость.
4.3.Проверка местной устойчивости элементов колонны.
5.База колонны с траверсами.
5.1.Определение размеров опорной плиты.
5.2.Расчет траверс опорной плиты и ребер жесткости.
5.3.Определение толщины опорной плиты.
В графической части вычертить:
Главную балку в масштабе 1:20 с сечениями в масштабе 1:10 или 1:5. Болтовой монтажный стык главной балки 1:10 или 1:5.
Сечения колонны в масштабе 1:10 или 1:5. Базу колонны в трех проекциях в масштабе 1:20.
Стыки второстепенной балки с главной балкой и балок с колонной в масштабе 1:10 или 1:5.
1. Компоновка перекрытия

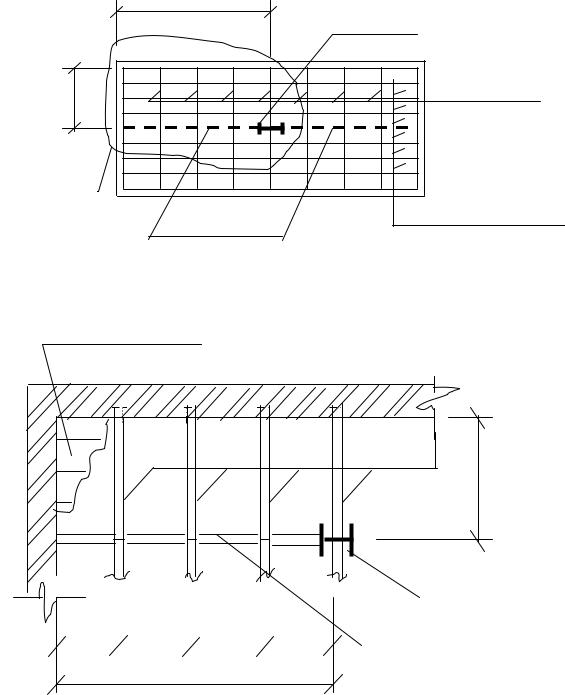

Общая схема
L1
Колонна
L2 |
|
Второстепенные |
|
|
балки |
||
|
|
||
Угловая |
|
|
|
ячейка |
|
|
|
рабочей |
|
Ж/б плиты |
|
площадки |
Главные балки |
||
перекрытия |
|||
|
|
Угловая ячейка рабочей площадки
Ж/б плиты
перекрытия
Второстепенные балки
L2
Колонна
|
|
|
|
|
|
|
a |
a |
a |
a |
|
Главная балка |
|
|
|
|
|
|
|
|
L1
Размеры ячейки L1 (вдоль главной балки) и L2 (вдоль второстепенной балки) принимаются согласно шифру задания. Шаг второстепенных балок
