просмотреть - позволяет просмотреть на экране дозиметра результаты произведенных измерений. Начальный номер просматриваемых измерений определяется в режиме "УСТАНОВКИ". Информация о каждом измерении : порядковый номер, значение мощности дозы в мкЗв/ч, координаты, отклонение от реперной точки, дата и время проведения измерения в указанном порядке сверху вниз выводятся в столбец на экране. Во время просмотра можно координаты любой измеренной точки записать в ОЗУ как реперные. Для этого нужно нажать "ВВОД", когда инверсией отмечен номер соответствующего измерения. Для предотвращения случайной потери данных на экран выводится запрос на дополнительное подтверждение;

навиг. система - позволяет получить краткую информацию о состоянии блока определения координат. В первой и второй строках выводится информация о количестве спутников, по которым возможно вычисление координат и их номера. Для определения координат необходимо не менее 3 спутников; передать данные - дозиметр будет передавать накопленную в ОЗУ информацию в подключенный компьютер. При случайном входе в режим передачи данных выход из него возможен только через 15 с (после того, как будет выдано сообщение о невозможности установления соединения с компьюте-

ром);

интервал измерения - можно изменить время измерения дозы от 5 до 60 с. Установленное значение будет сохранено в ОЗУ до следующего изменения независимо от выключения дозиметра. Для изменения установленного значения следует удерживая нажатой клавишу ↑ и ↓, установить нужное значение и нажать "ВВОД";

часовой пояс - можно ввести смещение часового пояса для данной местности. Для перебора следует удерживая нажатой клавишу ↑ и ↓ установить нужное значение и нажать "ВВОД";

начало просмотра - можно выбрать номер, с которого в режиме "просмотреть" будет выводится на экран дозиметра накопленная в ОЗУ информация. Для перебора следует, удерживая нажатой клавишу ↑ и ↓, установить нужное значение и нажать "ВВОД".

Во время измерения мощности дозы на экране отображается следующая информация (рис. 3):

12

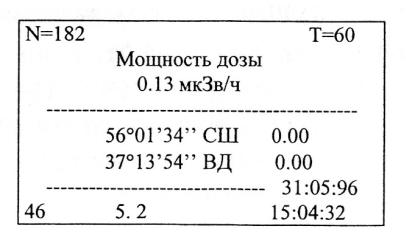

Рис. 3 Отображающая информация на дисплее дозимерта во время измерений

1 строка - порядковый номер измерения (от 1 до 3333) и обратный отсчет интервала измерения в секундах;

3 строка - измеренное значение мощности эквивалентной дозы в микрозивертах в час;

5 строка - широта в градусах, минутах и секундах и отклонение от реперной точки по широте в километрах;

6 строка - долгота в градусах, минутах и секундах и отклонение от реперной точки по долготе в километрах;

7строка - текущая дата (число, месяц, год);

8строка - номер информационного пакета, принятого от блока определения координат, скорость движения в километрах в час и текущее время. Пример:

Для прекращения измерений следует нажать клавишу "ОТМЕНА". На экране высветится начальное меню. При достижении 3333 измерений (максимальная емкость ОЗУ) на экран выдается сообщение "БОЛЬШЕ ИЗМЕРЕНИЙ ДЕЛАТЬ НЕЛЬЗЯ". Для продолжения измерений необходимо выбрать пункт "НАЧАТЬ ЗАНОВО". При выборе пункта меню "НАЧАТЬ ЗАНОВО" информация в ОЗУ о предыдущих измерениях стирается. Если необходимо сохранить предыдущую информацию, ее надо передать на компьютер.

Кроме своего основного назначения (измерение мощности дозы и геодезических координат точки измерения) в дозиметре предусмотрена возможность измерения текущего времени (режим хронометра) и скорости передвижения (режим спидометра). Запуск этих режимов осуществляется автоматически при измерении мощности дозы и координат. Результаты измерений

13

отображаются на экране в нижней строчке: скорости передвижения в километрах в час и текущего времени - в часах, минутах и секундах. Следует иметь ввиду, что эти режимы ненормируемые, т.е. погрешности измерения текущего времени и скорости передвижения не устанавливаются.

2.3 Дозиметр-радиометр МКС-14ЭЦ

Дозиметр-радиометр МКС-14ЭЦ (рис. 4) предназначен для измерения мощности эквивалентной дозы гамма-излучения (с блоком детектирования БДГ-01), плотности потока бета-частиц (с блоком детектирования БДБ-01) с сохранением в памяти результатов измерений с возможностью их последующей обработки.

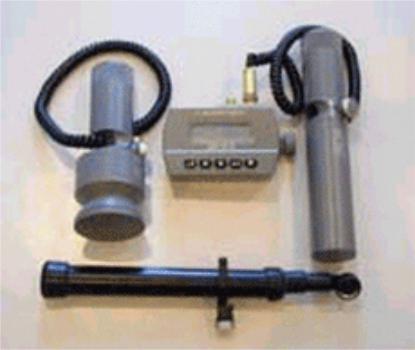

Рис. 4 Дозиметр-радиометр МКС-14ЭЦ

Применяется прибор при автоматизированном мониторинге радиационного фона и поверхностной загрязненности альфа - и бетаизлучающими радионуклидами.

Технические характеристики: Детектор – счетчик Гейгера-Мюллера, диапазон измерения мощности эквивал. дозы (МЭД) - 0,1 - 1000 мкЗв/ч, диапазон измерения плотности потока бета-частиц 0,1 - 700 част./(см2/с), объем памяти 2000 измерений,.

14

Дозиметр-радиометр МКС-14ЭЦ состоит из электронного пульта и двух выносных блоков БДГ-01 и БДБ-01.

Корпус выносного блока БДГ-01 представляет собой металлический цилиндр, внутри которого находятся четыре включённых параллельно газоразрядных счётчика.

Выносной блок БДБ-01 представляет собой корпус внутри которого размещен счетчик бета -частиц, схема преобразователя напряжения для питания счётчика и преобразователь импульсов.

Электронный пульт содержит блок управления и индикации (БУИ), интерфейс для связи с ПК, блок регистрации (БР), а также батарейный отсек.

Клавиатура (5 кнопок управления) и дисплей размером 60 х 20 мм находятся на рабочей (передней) поверхности электронного пульта.

Батарейный отсек рассчитан на 5 пальчиковых батареек размера АА и закрывается крышкой, расположенной на нижней поверхности корпуса. Для доступа в батарейный отсек необходимо отвернуть два винта, фиксирующие крышку.

Принцип работы дозиметрического тракта основан на регистрации импульсов, вызванных попаданием ионизирующего излучения в чувствительный объем газоразрядных счётчиков. Электрические импульсы от счетчиков поступают на преобразователь, где преобразуются в импульсы напряжения, которые поступают затем в БУИ. Здесь импульсы регистрируются и обрабатываются. Результаты измерений выводятся на дисплей и заносятся в память.

Выносная штанга служит для удобства проведения измерений, а также для снижения радиационной нагрузки на руки и тело оператора при работе в полях излучения с выраженной пространственной анизотропией.

Порядок выполнения работы. Включить дозиметр-радиометр, для чего нажать клавишу « »(в дальнейшем «ВВОД») и удерживать ее в течение 5 секунд. На экране появится основное меню «ИЗМЕРЕНИЕ» «ОБРАБОТКА»

«НАСТРОЙКА» «СЕРВИС».

Установите нужную вам экспозицию (время одного измерения), для чего в основном меню «ИЗМЕРЕНИЕ», «ОБРАБОТКА», «НАСТРОЙКА», «СЕР-

ВИС» обозначьте с помощью клавиш «↑» или «↓» режим НАСТРОЙКА. Нажмите клавишу «ВВОД» и в появившемся на экране меню «ВЫБОР

ДАТЧИКА», «ИНТЕРВАЛ ИЗМЕРЕНИЯ», «УСТАНОВКА ПОРОГА», «УСТАНОВКА ДАТЫ» клавишами «Т» или «I» обозначьте режим «ИНТЕРВАЛ ИЗМЕРЕНИЯ».

15

Нажмите клавишу «ВВОД». На экране появится информация «время измерения, сек». С помощью клавиш «↑» или «↓» установите нужную вам экспозицию, после чего нажмите клавишу «ВВОД» (если нажать клавишу «СБРОС», то будет сохранено предыдущее значение) и выйдите в меню

«ВЫБОР ДАТЧИКА», «ИНТЕРВАЛ ИЗМЕРЕНИЯ», «УСТАНОВКА ПОРО-

ГА», «УСТАНОВКА ДАТЫ». Установленное таким образом значение будет сохранено в памяти до следующего изменения, независимо от выключения дозиметра-радиометра.

Для передачи данных на внешний компьютер подключите его с помощью кабеля, входящего в комплектацию прибора, к дозиметру-радиометру и с помощью клавиш «↑» или «↓» обозначьте режим «ПЕРЕДАЧА». Нажмите клавишу «ВВОД». На экране появится информация «Передача данных ». Если при связи с компьютером будут допущены ошибки, на экране через некоторое время высветится информация: «Ошибка соединения», нажмите «Отмена». Отмену произведите нажатием клавиши «СБ». При этом вы вновь выйдите в меню «ПРОСМОТР», «ПЕРЕДАЧА», «УДАЛЕНИЕ».

Для удаления данных обозначьте режим «УДАЛЕНИЕ» клавишами «↑» или «↓» и нажмите клавишу «ВВОД». На экране высветится информация: «Удалить все данные? Вы уверены?». Ответьте на вопрос «ДА» или «НЕТ» с

помощью клавиш «↑» или «↓» и нажатием клавиши «ВВОД» войдите в ос-

новное меню «ИЗМЕРЕНИЕ», «ОБРАБОТКА» «НАСТРОЙКА», после чего можете выключить прибор. Для выключения прибора нажмите клавишу «СБРОС» и удерживайте её в течение нескольких секунд.

2.4 Радиометр-спектрометр универсальный РСУ-01 «Сигнал-М»

Радиометр-спектрометр универсальный РСУ-01 «Сигнал-М» (рис. 5) предназначен для измерения в полевых или лабораторных условиях активность гамма-излучающих радионуклидов, сертификации продукции по радиационному признаку, определения содержания гамма-излучающих радионуклидов в продуктах питания, образцах почвы, лесоматериалах и др. объектах внешней среды.

Применяется в аккредитованных испытательных лабораториях (ЦГСЭН, ветнадзор, станции защиты растений, лесное хозяйство, промышленность, независимые центры экспертизы качества продукции), МЧС, Государственный таможенный комитет).
