Цель работы: получить навыки исследования формы и параметров рабочих органов.

Геометрические и технологические параметры дисков

Основными рабочими органами дискового орудия являются дисковые корпуса или батареи. Орудия для основной обработки почвы оснащаются дисками большего диаметра, нежели орудия для дополнительной обработки почвы.

Лабораторное оборудование и инструмент: стенды с дисковыми рабочими органами, натурные образцы дисковых плугов ПД-0,7; ПДВ-1,5 и покровосдирателя ПД-1; мерительный инструмент: линейки, угломеры.

Порядок выполнения работы

Выписать в отчет из табл. 1 заданные преподавателем исходные данные.

Таблица 1

Исходные данные для расчетов

Изобразить схему заданного преподавателем орудия.

Используя мерительный инструмент, определить геометрические параметры диска указанного преподавателем почвообрабатывающего орудия и занести их в табл. 2.

Таблица 2

Параметры исследуемого диска

D, мм R, мм l, мм φ, град α, град i, град ε, град β, град b, мм

6

Диаметр диска замерить с помощью линейки. Радиус кривизны сферической поверхности диска можно определить с помощью двух линеек. Замерить прогиб диска l, для чего приложить одну линейку к режущей кромке диска по его диаметру, а второй линейкой замерить кратчайшее расстояние от центра диска до первой линейки. Затем рассчитать R по формуле (2):

С помощью угломера или транспортира определить установленный угол атаки диска α.

Определить угол i заострения режущей кромки диска. Этот угол можно определить, используя стрелочный угломер, установив его на вертикально поставленный диск и замерив сначала угол ψ (рис. 1). Тогда i = 900-φ-ψ.

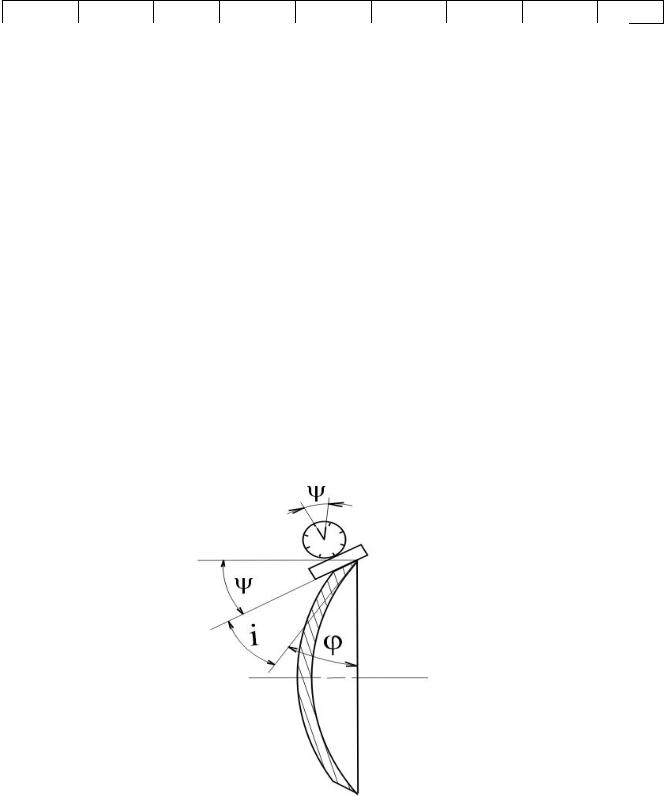

Рис. 1 Схема к определению угла заострения режущей кромки диска

Угол заострения режущей кромки у дисков различных почвообрабатывающих орудий находится в пределах i=10…25°.

Вычислить задний угол резания ε по формуле (4):

7

Угол ε, с целью исключения трения тыльной выпуклой стороны диска о стенку борозды, должен иметь положительную величину ε>0.

При малых углах атаки дисков (например, для дисковых борон) допускается отрицательное значение угла ε.

Рассчитать тяговое сопротивление орудия Rор по формуле (5)

где: G – вес орудия, Н; b – ширина захвата орудия; fк – коэффициент трения качения колес орудия (при их наличии принять fк = 0,1).

По формуле (6) определить мощность, затрачиваемую на процесс вспашки.

Исходя из величин Rор и Nвсп, произвести предварительный подбор марки и модели трактора для агрегатирования с орудием.

Содержание отчета

Название лабораторной работы; цель работы; таблица с заданными, рассчитанными и измеренными параметрами; схема орудия; формулы для вычислений с результатами вычислений; выводы.

ПРАКТИЧЕСКАЯ РАБОТА № 3

Исследование геометрических и технологических параметров стрельчатых и рыхлительных лап

Цель работы: получить навыки в определении параметров рабочих органов культиваторов.

Лабораторное оборудование и инструмент: стенды с рабочими органами культиваторов; натурные образцы культиваторов для сплошной и междурядной обработки; мерительный инструмент (линейки, угломеры); микрокалькуляторы.

Порядок выполнения работы

4.3.1 Исследование полольных лап.

8

Используя мерительный инструмент, определить следующие параметры полольных лап (рис. 2):

-длину всей лапы Lл, замеряя продольное расстояние от носка лапы до концов ее крыльев в проекции на вертикальную плоскость;

-длину крыла лапы Lкр как расстояние от носка лапы до конца крыла;

-ширину лапы Вл – расстояние в поперечном направлении между концами ляпы;

-ширину основания крыла лапы b1 – расстояние в поперечном направлении от точки стыка внутреннего края крыла с оттянутым выступом в центре лапы до внешнего края лапы;

-ширину конца крыла лапы b2 – расстояние в поперечном направлении между внешним и внутренним краями крыла на ее конце;

-угол вхождения лапы в почву α, который измеряется при установке угломера на груди лапы (положение А);

-угол наклона крыла лапы β при установке угломера на поверхности крыла перпендикулярно лезвию лапы (положение В);

-угол заострения лезвия лапы i при установке угломера на плоскость заточенной части лезвия (положение С); из полученного при этом показания угломера следует вычесть показание, полученное при его установке в положении В;

-угол раствора крыльев лапы 2θ , который измеряется при установке угломера на лезвие лапы (положение D), при этом лапа ставится другим лезвием на горизонтальную поверхность стола.

9

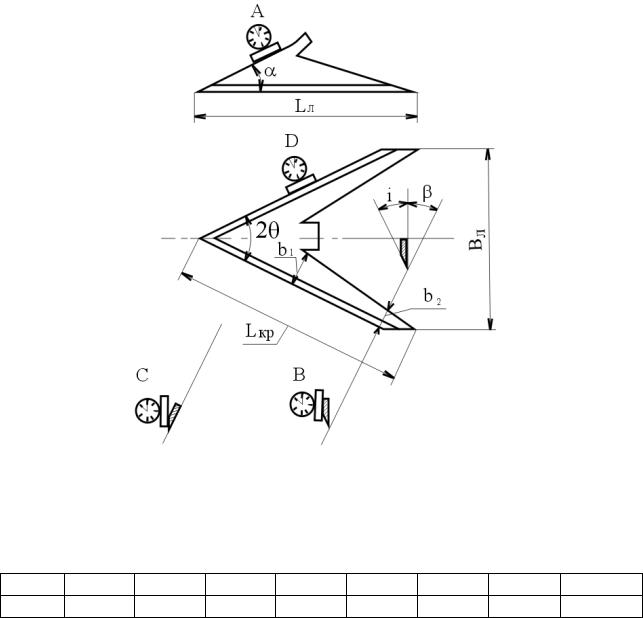

Рис. 2. Схема к определению параметров полольных лап

Результаты измерений занести в табл. 3.

Таблица 3

Параметры полольной лапы

Lл, см Lкр, см Вл, см b1, см b2, см α, град β, град i, град 2 θ, град

4.3.2. Исследование рыхлительных лап.

Используя мерительный инструмент, определить следующие параметры рыхлительных лап (рис. 3):

-полную длину лапы Lл как расстояние между нижним концом лапы (рис. 3, а) или наральника и верхним концом долотообразной лапы или верхним концом стойки наральниковой лапы;

-ширину рабочей части лапы Вр и ширину стойки Вст у долотообразной (рис. 3, а) и ширину наральника Вн и стойки Вст - у наральниковой лапы (рис.

3, б);
