ГЕОДЕЗИЯ ИНЖЕНЕРНАЯ ГЕОДЕЗИЯ Теодолитная съемка
Методические указания к лабораторным работам для студентов по направлениям подготовки 35.03.01 – Лесное дело,
35.03.02 – Технология лесозаготовительных и деревоперерабатывающих производств, 35.03.10 – Ландшафтная архитектура
Воронеж 2017
2
УДК 528.3
Морковин, В. А. Геодезия. Инженерная геодезия. Теодолитная съемка [Текст] : методические указания к лабораторным работам для студентов по направлениям подготовки 35.03.01 – Лесное дело, 35.03.02 – Технология лесозаготовительных и деревоперерабатывающих производств, 35.03.10 – Ландшафтная архитектура / В. А. Морковин, С. М. Гоптарев ; М-во образования и науки РФ, ФГБОУ ВПО «ВГЛТУ». – Воронеж, 2017. – 32 с.
Печатается по решению учебно-методического совета ФГБОУ ВО «ВГЛТУ имени Г. Ф. Морозова» (протокол № ___ от __________ 2017 г.)
Рецензент: Рецензент доц. кафедры мелиорации, водоснабжения и геодезии ФГБОУ ВО «Воронежский государственный
аграрный университет имени императора Петра I», канд. с.-х. наук С.А. Макаренко
Ответственный редактор д-р техн. наук, проф. С.И. Сушков
3
ОГЛАВЛЕНИЕ
Введение………………………………………………………………….................. 4
1.Проложение теодолитных ходов……………………………………………… 5
2.Математическая обработка теодолитных ходов…………………………….. 11
3.Математическая обработка теодолитного хода, проложенного между дву-
мя пунктами…………………………………………………………………….. 17
4.Построение плана……………………………………………………………..... 20
5.Вычисление площадей…………………………………………………………. 25
6.Оформление плана…………………………………………………………...… 30
Библиографический список……………………………………………………….... 32
4
ВВЕДЕНИЕ
Методические указания составлены для студентов по направлениям подготовки 35.03.01 – Лесное дело, 35.03.02 – Технология лесозаготовительных и деревоперерабатывающих производств, профиль «Технологии лесопромышленных и строительных производств», профиль «Лесопромышленный бизнес» и 35.03.10 – Ландшафтная архитектура.
Основной составной частью теодолитной съемки, как и других видов съемок, являются полевые работы, при выполнении которых сначала создается съемочная геодезическая сеть, а затем производится съемка подробностей (ситуации).
Перед производством измерений все вершины (поворотные точки) полигонов и теодолитных ходов (рис. 1) закрепляют на местности деревянными столбиками или металлическими штырями. Затем измеряют горизонтальные углы между сторонами, длины сторон (линий) полигонов и ходов, а также углы наклона, для последующей математической обработки измеренных данных.
Теодолитная съемка включает следующие этапы:
1.Закрепление точек на местности;
2.Измерение линий и углов в полигонах и ходах, съемка подробностей (ситуации);
3.Математическая обработка теодолитных ходов.
В данных методических указаниях рассматривается вопрос математической обработки теодолитных ходов. Для выполнения задания каждому студенту выдаются материалы полевых измерений, которые необходимо математически обработать, составить план участка и выполнить работу по определению площадей угодий.
5
1. ПРОЛОЖЕНИЕ ТЕОДОЛИТНЫХ ХОДОВ
При проложении теодолитного хода измеряют горизонтальные углы в вершинах углов хода и длины линий между этими вершинами. Каждый угол измеряют теодолитом одним полным приемом, как указано в § 21 [1].
Длины линий между сторонами хода измеряют двукратно (в прямом и обратном направлениях). Если расхождения значений угла между полуприемами и длин линий в прямом и обратном направлениях не превышают допустимые значения, то приступают к производству съемки ситуации, прилегающей к вершинам углов и линиям, способами, описанными в § 12 [1].
Все отсчеты измерений углов и линий и результаты съемки подробностей записывают в полевой журнал (табл. 1) и абрис.
СХЕМА теодолитных и буссольных ходов

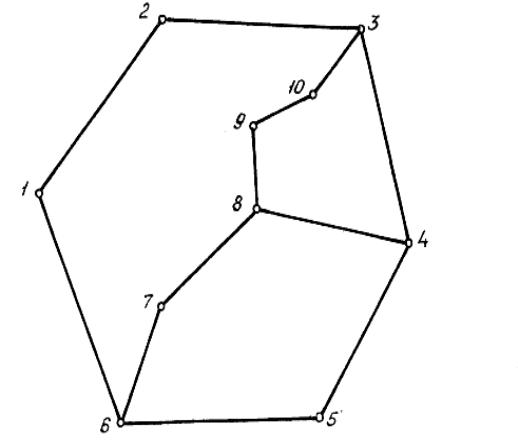

Рис. 1. Схема теодолитных и буссольных ходов
