Материал: 469_Travin. _Radiopriemnye _Ustrojstva _UP _

Приложение

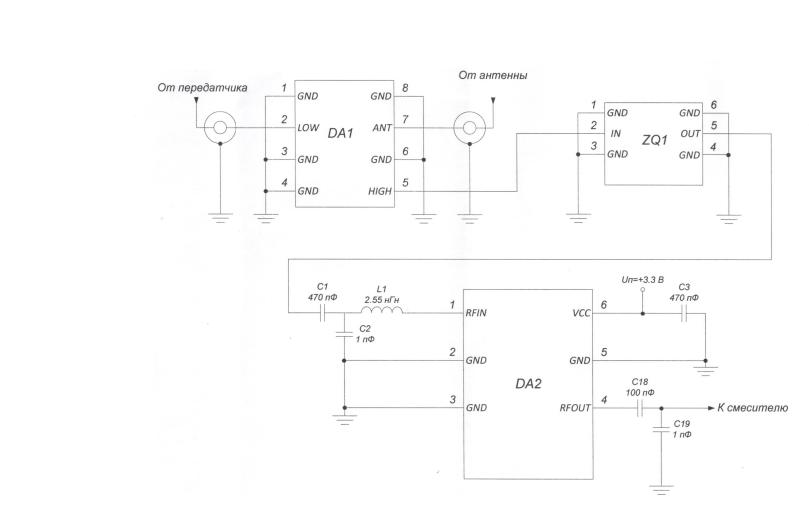

Малошумящий УРЧ (МШУ) фирмы MAXIM - MAX 2641

Смеситель фирмы Analog Devices – ADL 5355

1. Входной диапазон частот от 1200 МГц до

2500 МГц;

2. Диапазон промежуточных частот от 30 МГц до

450 МГц;

3. Коэффициент усиления: 9 дБ при питании 3,3 В;

4. Несимметричный вход

50 Ом;

5. Симметричный выход

200 Ом;

6. Несимметричный выход с трансформатором 50 Ом

7. Напряжение питания от 3,3 В до 5 В

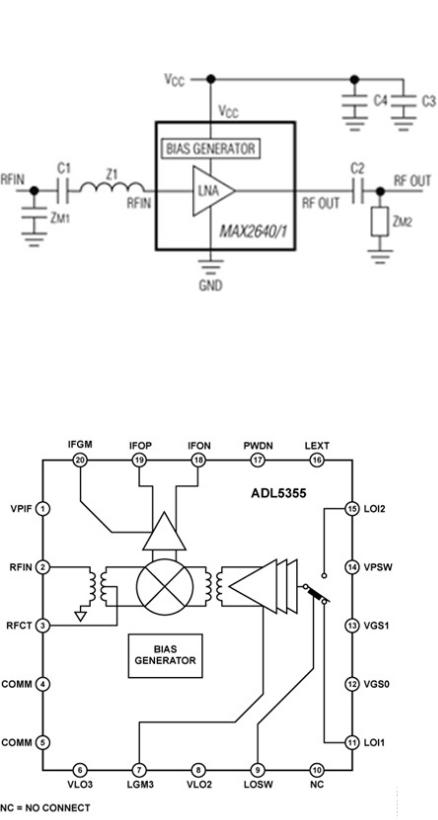

Рисунок П6. Функциональная схема смесителя ADL 5355

41

Приложение

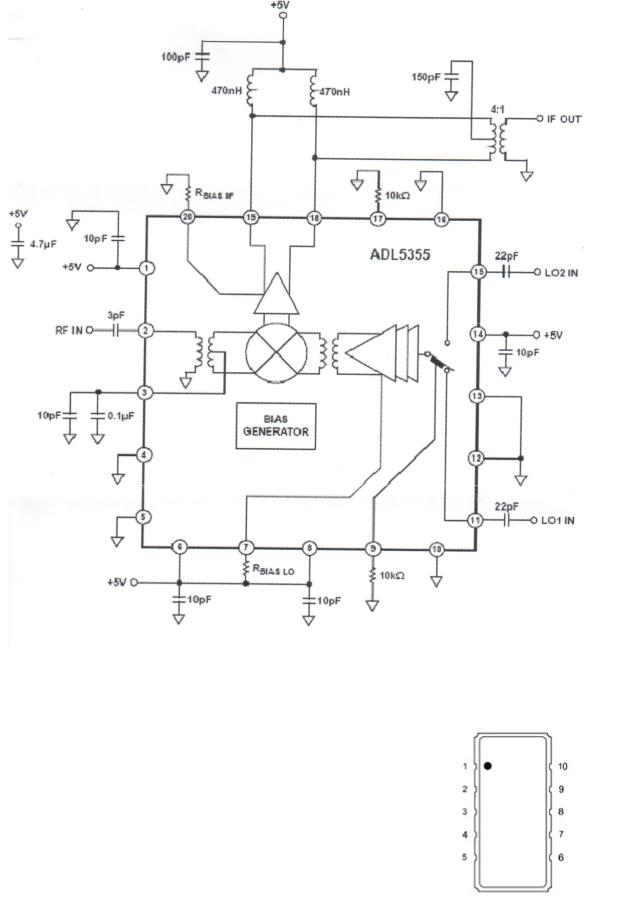

Рисунок П7. Схема подключения смесителя

Фильтр основной селекции (ФОС) фирмы RFM-SF2027

Характеристики ПАВ фильтра:

Предназначен для стандарта GSM

Размеры 13,3х6,5х3мм

Номинальная частота fnp = 199 МГц

Полоса пропускания 200 кГц

Подавление в полосе пропускания 7 дБ

Неравномерность в полосе пропускания 1 дБ

Входное и выходное сопротивления 200 Ом

Рисунок П8. ФОС RFM-SF2027

42

Приложение

I/Q демодулятор фирмы Analog Devices – AD8348 (вместе с УПЧ)

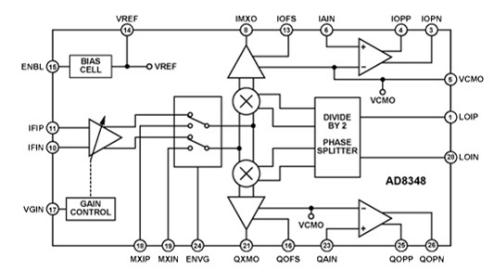

Рисунок П9. Функциональная схема демодулятора AD8348

1.Работает на fПР от 50 МГц до 1 ГГц;

2.Входное сопротивление 50 Ом и 200 Ом;

3.Усиление УПЧ регулируемое от 1,5 дБ до 45,5 дБ;

4.Вход гетеродина – 10 дБм, входное сопротивление может быть 50 или 200 Ом;

5.Частота гетеродина от 100 МГц до 2ГГц;

6.Рабочий диапазон температур от -40°С до +85°С;

7.Источник питания от 2,7 Вт до 5,5 Вт.

43

Приложение

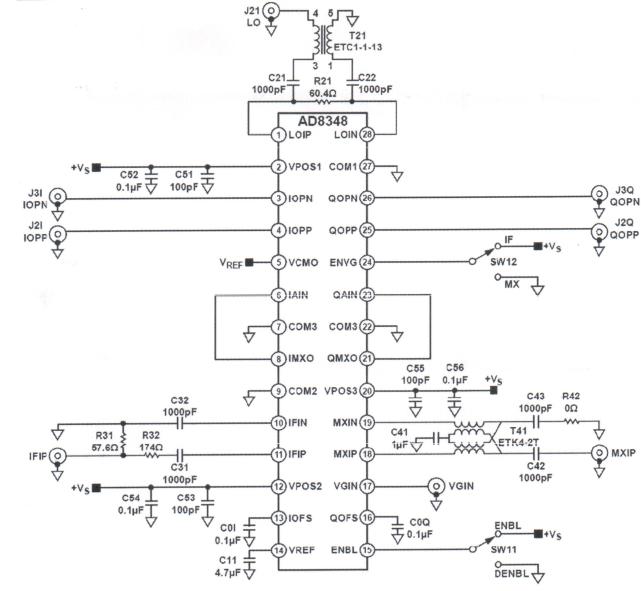

Рисунок П10. Схема подключения демодулятора

44
