1. СТРУКТУРА ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ

Структурные элементы пояснительной записки

–обложка;

–титульный лист;

–задание на расчетно-графическую работу;

–содержание;

–основная часть;

–список использованных источников;

пояснительной записки

Обложка содержит те же сведения, которые приводятся на титульном листе, однако, на обложке не должно быть подписей студента и руководителя расчетно-графической работы. Обложка не входит в нумерацию страниц пояснительной записки.

Титульный лист является первой страницей пояснительной записки. Его оформляют по форме, приведенной в прил. А.

Задание на расчетно-графическую работу выполняют по форме, приведенной в прил. Б.

Содержание включает введение, наименования разделов, заключение, список использованных источников.

Основная часть содержит три раздела:

1.Бинарные сплавы.

2.Железоуглеродистые сплавы.

3.Термическая обработка стали.

В прил. В приведены варианты заданий по каждому разделу расчетнографической работы.

Список использованных источников (каталогов, учебников, учебных пособий, справочников, журнальных статей, монографий, государственных стандартов, патентов на изобретения, методических указаний и пособий, электронных ресурсов и др.) составляют в порядке использования источников при выполнении пояснительной записки.

Ссылки на использованные источники должны быть сделаны в тексте пояснительной записки расчетно-графической работы. При написании в тексте

7

заимствованных данных (формул, числовых значений коэффициентов, сравнительных числовых характеристик, марок материалов или машин и др.), а также при изложении в тексте аргументов, подтверждающих определенную точку зрения, ссылки на использованные источники являются обязательными. Сведения об источниках приводятся в соответствии с требованиями ГОСТ 7.1.

8

2. ОФОРМЛЕНИЕ ПОЯСНИТЕЛЬНОЙ ЗАПИСКИ

Пояснительную записку выполняют на листах бумаги формата А4 по ГОСТ 9327 одним из следующих способов:

–с применением печатающих и графических устройств вывода ЭВМ, через 1,5 интервала, шрифт – обычный, гарнитура шрифта – Times New Roman, кегль – 14, цвет – черный;

–рукописным, с высотой строчных букв не менее 2,5 мм, расстояние между строками – не менее 8 мм, цифры и буквы необходимо писать четким почерком тушью, чернилами или пастой черного цвета.

Текст пояснительной записки следует печатать (писать), соблюдая следующие размеры полей: левое – 30 мм, правое – 10 мм, верхнее – 20 мм, нижнее – 20 мм. Абзацы в тексте начинают отступом 12,5 мм. При переносе абзаца

содной страницы на другую не допускается оставлять или переносить одну строку. Текст выравнивается по ширине с использованием переноса слов.

Опечатки, описки и графические неточности допускается исправлять подчисткой и закрашиванием белой краской (корректором) и нанесением на том же месте исправленного изображения от руки или путем вклеивания текста, полученного на принтере.

Разделы должны иметь порядковые номера в пределах пояснительной записки, обозначенные арабскими цифрами без точки и записанные с абзацного отступа.

Разделы должны иметь заголовки. Заголовки следует печатать с прописной буквы без точки в конце, не подчеркивая. Переносы слов в заголовках не допускаются.

Содержание, задание на расчетно-графическую работу и список использованных источников не нумеруются как разделы и печатаются прописными буквами.

Каждый структурный элемент пояснительной записки начинают с новой страницы.

Иллюстрации и таблицы, расположенные на отдельных листах, включают в общую нумерацию страниц пояснительной записки.

Таблицы следует нумеровать арабскими цифрами сквозной нумерацией. Каждая таблица должна иметь название. В конце названия таблицы точка не ставится.

9

3. ПОРЯДОК ВЫПОЛНЕНИЯ РАСЧЕТНО-ГРАФИЧЕСКОЙ РАБОТЫ

3.1. Бинарные сплавы

Согласно варианту индивидуального задания необходимо привести диаграмму состояния соответствующих бинарных сплавов в масштабе. На диаграмме обозначить соответствующий сплав, восстановить перпендикуляр и найти критические точки.

Справа от диаграммы вычертить координатное поле для построения кривой охлаждения. Перенести пунктирными линиями критические температуры сплава, по которым построить кривую охлаждения от начальной температуры выше температуры ликвидуса.

Пример. Построить кривую охлаждения бинарного сплава, содержащего 85 % Sn, системы Pb-Sn. Выполненное задание приведено на рис. 1.

3.2. Железоуглеродистые сплавы

Согласно варианту известно содержание углерода в железоуглеродистом сплаве.

Вычертить диаграмму железо-углерод в масштабе.

Слева от диаграммы в интервале температур 1600…0 0С построить кривую охлаждения заданного сплава, справа – кривую нагревания. На кривых указать фазовые превращения, происходящие в сплаве.

Пользуясь правилом фаз, определить степень свободы системы для различных интервалов температур с учетом происходящих в сплаве фазовых превращений.

Пользуясь правилом отрезков, определить химический состав фаз и их количественное соотношение (в процентах) в произвольной точке температурного интервала первичной кристаллизации.

10

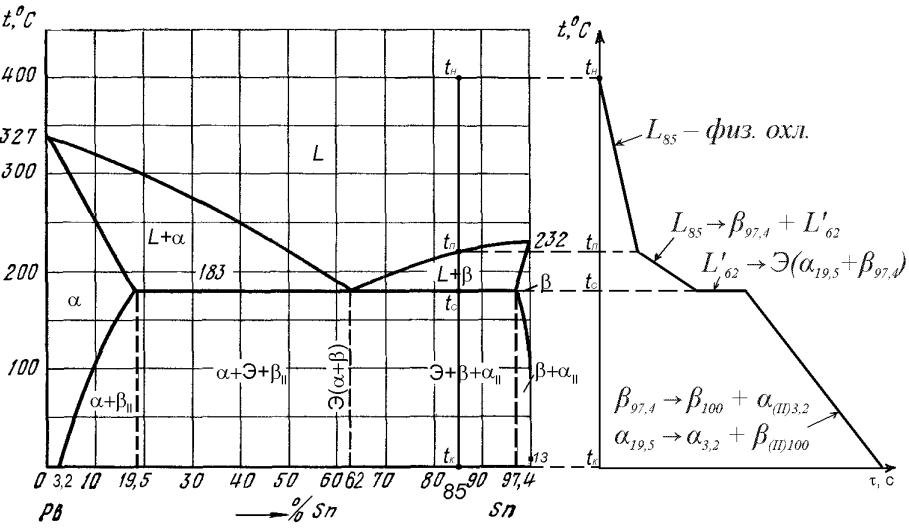

Рис. 1. Диаграмма состояния системы Pb-Sn с кривой охлаждения сплава 15 % Pb + 85 % Sn
