Материал: 4838
3. Порядок работы
Запустить программу. Выбрать режим Тонкая пленка.
Задать параметры модели в соответствии с таблицей вариантов.
Вар. |
Цвет RGB |
Цвет RGB |
Цвет RGB |
Цвет RGB |
Параметры бунке- |
|
(количество) |
(количество) |
(количество) |
(количество) |
ра |
|
частиц |
частиц |
частиц |
частиц |
|
15 |
0,0,250 (50) |
255,0,0 (75) |
255,255,128 |
0,255,0 (65) |
Х-образный |
|
|
|
(30) |
|
|
14 |
255,0,255 |
0,255,255 |
255,255,255 |
128,128,192 |
цилиндрический |
|
(70) |
(80) |
(100) |
(95) |
|
13 |
0,0,250 (50) |
255,0,0 (75) |
255,255,128 |
0,255,0 (65) |
воронкообразный |
|
|
|
(30) |
|
|
12 |
255,0,255 |
0,255,255 |
255,255,255 |
128,128,192 |
утолщенный |
|
(70) |
(80) |
(100) |
(95) |
|
11 |
0,0,250 (50) |
255,0,0 (75) |
255,255,128 |
0,255,0 (65) |
Х-образный |
|
|
|
(30) |
|
|
10 |
255,0,255 |
0,255,255 |
255,255,255 |
128,128,192 |
цилиндрический |
|
(70) |
(80) |
(100) |
(95) |
|
9 |
0,0,250 (50) |
255,0,0 (75) |
255,255,128 |
0,255,0 (65) |
воронкообразный |
|
|
|
(30) |
|
|
8 |
255,0,255 |
0,255,255 |
255,255,255 |
128,128,192 |
утолщенный |
|
(70) |
(80) |
(100) |
(95) |
|
7 |
0,0,250 (50) |
255,0,0 (75) |
255,255,128 |
0,255,0 (65) |
Х-образный |
|
|
|
(30) |
|
|
6 |
255,0,255 |
0,255,255 |
255,255,255 |
128,128,192 |
цилиндрический |
|
(70) |
(80) |
(100) |
(95) |
|
5 |
0,0,250 (50) |
255,0,0 (75) |
255,255,128 |
0,255,0 (65) |
воронкообразный |
|
|
|
(30) |
|
|
4 |
255,0,255 |
0,255,255 |
255,255,255 |
128,128,192 |
утолщенный |
Вар. |
Цвет RGB |
Цвет RGB |
Цвет RGB |
Цвет RGB |
Параметры бунке- |
|
(количество) |
(количество) |
(количество) |
(количество) |
ра |
|
частиц |
частиц |
частиц |
частиц |
|
|
(70) |
(80) |
(100) |
(95) |
|
3 |
0,0,250 (50) |
255,0,0 (75) |
255,255,128 |
0,255,0 (65) |
Х-образный |
|
|
|
(30) |
|
|
2 |
255,0,255 |
0,255,255 |
255,255,255 |
128,128,192 |
цилиндрический |
|
(70) |
(80) |
(100) |
(95) |
|
1 |
0,0,250 (50) |
255,0,0 (75) |
255,255,128 |
0,255,0 (65) |
воронкообразный |
|
|
|
(30) |
|
|

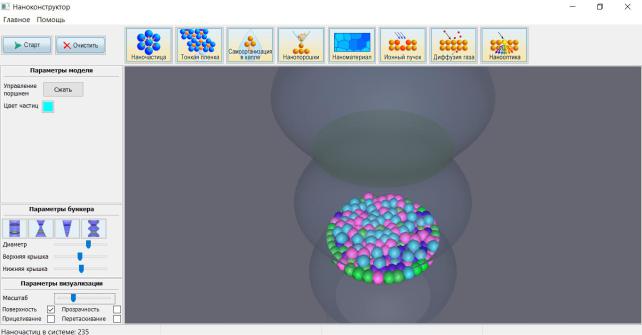

Нажать кнопку Старт. При этом в бункер добавиться модель тонкой пленки. Нажимать кнопку Старт до тех пор, пока количество частиц каждого типа (цвета) не станет совпадать с вариантом задания. Сменить цвет. Повторить до нужного количества частиц. Сделать скриншоты (вид сверху и снизу) и поместить его в отчет. Указать количество наночастиц в системе.
Сохранить модель через меню Главное – Сохранить модель путем замены файла, сохраненного в предыдущей работе.
Лабораторная работа № 8
МОДЕЛИРОВАНИЕ НАНОПОРОШКОВ (трудоѐмкость – 2 часа)
1. Цель работы
Получить навыки моделирования нанопорошков с заданными параметрами в программе «Наноконструктор».
2. Теоретический материал для домашнего изучения
Предназначен для моделирования структуры одно- и многокомпонентных порошков.

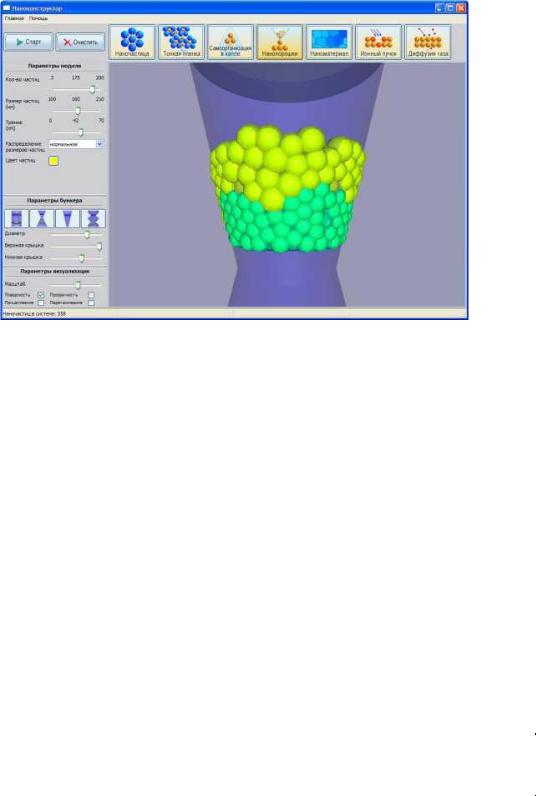

Параметры моделирования двухкомпонентного порошка в коническом бункере: для 1 компонента - количество частиц в одной «порции» -153; цвет частиц - (128;255;0); размер частиц - 129 нм; число "порций" засыпки - 5; для 2 компонента - количество частиц в одной «порции» - 175; цвет частиц - (255;255;0); размер частиц - 160 нм; распределение частиц по размерам - нормальное; число "порций" засыпки – 5

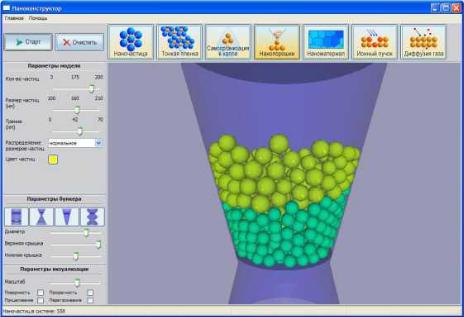

Просмотр поверхности нанопорошка
3. Порядок работы
Задать параметры модели в соответствии с таблицей вариантов.
Вар. |
Количество |
Размер час- |
Трение, |
Распределение |
Количество ком- |
|
частиц |
тиц, нм |
нН |
размеров час- |
понентов / количе- |
|
|
|
|
тиц |
ство порций каж- |
|
|
|
|
|
дого компонента |
15 |
3 |
15 |
4 |
сфера |
2/50 |
14 |
25 |
100 |
10 |
нет |
3/4 |
13 |
50 |
120 |
20 |
логнорм |
3/5 |
12 |
75 |
140 |
30 |
нормальное |
3/2 |
11 |
100 |
160 |
40 |
нет |
3/3 |
10 |
125 |
180 |
50 |
логнорм |
2/4 |
9 |
150 |
200 |
60 |
нормальное |
2/3 |
8 |
175 |
220 |
70 |
нет |
2/3 |
7 |
200 |
240 |
65 |
логнорм |
2/3 |
6 |
175 |
250 |
55 |
нормальное |
2/2 |
5 |
150 |
260 |
45 |
нет |
2/2 |
4 |
125 |
270 |
35 |
логнорм |
2/2 |
3 |
100 |
230 |
25 |
нормальное |
3/5 |
2 |
75 |
210 |
15 |
нет |
3/6 |
1 |
50 |
190 |
10 |
логнорм |
3/7 |
Примечание – Параметры бункера выбираются студентом самостоятель-
но
Нажать кнопку Старт. При этом в бункер добавиться модель тонкой пленки. Нажимать кнопку Старт до тех пор, пока количество частиц каждого типа (цвета) не станет совпадать с вариантом задания. Сменить цвет. Повторить
до нужного количества частиц. Сделать скриншоты (вид сверху и снизу) и поместить его в отчет. Указать количество наночастиц в системе.
Сохранить модель через меню Главное – Сохранить модель путем замены файла, сохраненного в предыдущей работе.
Лабораторная работа № 9
МОДЕЛИРОВАНИЕ НАНОМАТЕРИАЛОВ (трудоѐмкость – 2 часа)
1. Цель работы
Получить навыки моделирования наноматериалов с заданными параметрами в программе «Наноконструктор».
2. Теоретический материал для домашнего изучения
Режим работы «Моделирование наноматериалов»
Предназначен для моделирования структуры наноматериалов, образующихся в результате спекания нанопорошков, и изучения влияния температуры спекания и давления на параметры структуры наноматериала. Исходной структурой для моделирования служит модель, созданная в режиме «Конструктор нанопорошков».

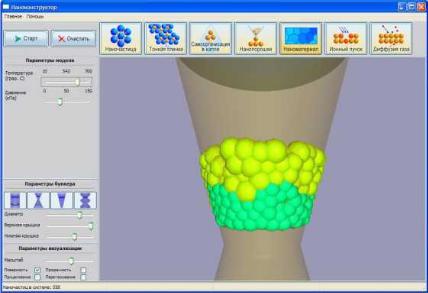

Моделирование процесса спекания нанопорошка, температура 542°С
