Материал: 4842

46

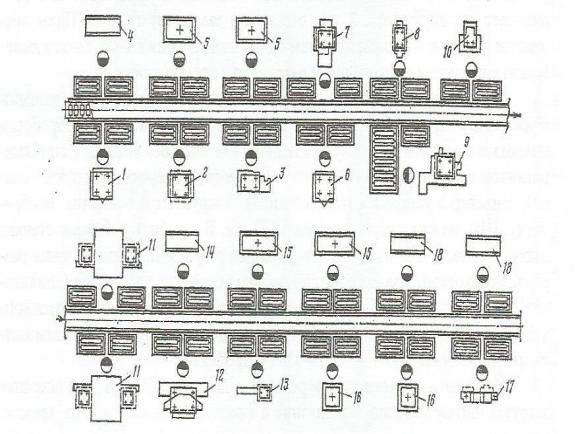

Поточная линия обработки деталей и сборки ящикуов и скамеек: 1 – фрезерный станок; 2 – круглопильный станок Ц6-2; 3 – ленточнопильный станок; 4 – рабочее место; 5 – пневмовайма для фанерования кромок; 6 – фрезерный станок; 7 – станок шипорезный ящичный; 8 – сверлильный станок; 9 – шипорезный станок ШО15Г; 10 – фрезерный станок ВФК-2; 11 – шлифовальный станок ШлНС-2М; 12 – шлифовальный станок ШлНСВ; 13 – шлифовальный станок ШлСЛ-2; 14 – рабочее место; 15 – пневмовайма для сборки скамеек; 16 – пневмовайма для сборки ящиков; 17 – шлифовальный станок ШлПС-2; 18 – рабочее место

47

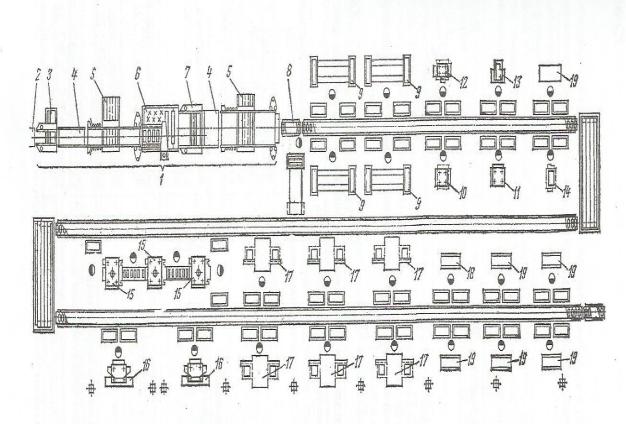

Рабочая планировка оборудования в потоке обработки щитовых элементов мебели повторной машинной обработки: 1 – линия обработки и облицовывания кромки; 2 – загрузочное устройство; 3 – станок для обрезки продольных кромок; 4 – транспортер промежуточный; 5 – кромкооблицовочный станок; 6 – поворотное устройство; 7 – станок для обрезки поперечных кромок; 8 – разгрузочное устройство; 9 – сверлильный станок СГВП-1А; 10 – круглопильный станок Ц6-2; 11 – фрезерный станок ФС; 12 – сверлильно-пазовальный станок СвПВ-2; 13 – фрезерно-копировальный станок ВФК-2; 14 – сверлильный станок СВА; 15 – шлифовальный широколенточный станок ШлК-8; 16 – шлифовальный станок ШлНСВ; 17 – шлифовальный станок ШлПС-2М; 18 – рабочее место для шлифования четверти; 19 – рабочее место контроля качества

Пономаренко Лариса Викторовна

АКТУАЛЬНЫЕ ПРОБЛЕМЫ В ТЕХНОЛОГИИ ИЗДЕЛИЙ ИЗ ДРЕВЕСИНЫ

Методические указания к лабораторным работам для студентов по направлению подготовки 35.04.02 – Технология

лесозаготовительных и деревоперерабатывающих производств

Редактор Е.А. Богданова

Подписано в печать 12.10.2016. Формат 60×90 /16. Усл. печ. л. 3,0. Уч.-изд. л. 3,0. Тираж 20 экз. Заказ

ФГБОУ ВО «Воронежский государственный лесотехнический университет имени Г.Ф. Морозова»

РИО ФГБОУ ВО «ВГЛТУ». 394087, г. Воронеж, ул. Тимирязева, 8 Отпечатано в УОП ФГБОУ ВО «ВГЛТУ»

394087, г. Воронеж, ул. Докучаева, 10
