возможность синхронизации от внешнего сигнала, которая необходима при работе нескольких телекамер в одной студии.

Помимо максимально определенного доступа к базовым функциям камеры, дистанционное управление дает оператору ряд существенных преимуществ, главное из которых состоит в том, что отпадает необходимость непосредственного использования органов управления камеры, расположенных на ее корпусе. Для легких телекамер это действительно важно, поскольку любое касание рукой камеры во время передачи приводит к дрожанию изображения.

Благодаря тому, что современные студийные камеры являются цифровыми, появилась возможность производить копирование настроек с одной камеры на другие. Так что сегодня можно в считанные секунды установить идентичные настройки на всех используемых в студии камерах. Пульты всех камер, которые работают в комплексе, обычно монтируют на столе видеоинженера, который регулирует цветовые и яркостные параметры всех камер, приводит их к единому виду и в процессе телетрансляции следит за настройками и качеством изображения.

Для соединения студийной камеры с базовой станцией применяются различные интерфейсы. Для телевизионных систем стандартной четкости был разработан способ мультиплексирования всех разнообразных сигналов в общий многочастотный поток и передачи его с помощью триаксиального кабеля (Triax). Кабель Triax конструктивно очень простой, легок, достаточно дешевый и надежный. Он состоит из внутренней медной жилы и двух экранирующих медных оплеток (рис. 7.1). Причем центральный проводник и внутренний экран покрываются серебром (Ag 900). Длина соединения кабелем Triax может достигать нескольких сотен метров. Многие спортивные сооружения, театры, из которых часто осуществляются телетрансляции или ведется запись программ, стационарно оснащены системой кабелей Triax, позволяющей соединить ПТС с телекамерами. Для мобильных телесъемок удобен эластичный кабель Triax Flex. Диаметры выпускаемых кабелей варьируются разными производителями в небольших пределах, однако стандартными являются диаметры: 8,5 мм, 11 мм

Рис. 7.1. Конструкция триаксиального кабеля:

1 – внутренняя изоляция; 2 – внешняя изоляция; 3 – центральный проводник; 4 – внутренний экран; 5 – внешний экран

и 14 мм. Данные значения диаметра соотносятся с посадочными значениями триаксиальных разъемов Fisher и Lemo. К недостаткам кабеля Triax следует отнести относительно высокую стоимость камерных адаптеров.

Соединения телекамер с базовыми станциями, имеющие в своей основе оптоволокно (Fiber), разработаны, прежде всего, для обеспечения больших расстояний между камерами и базовыми станциями. Особенно это важно в случае применения камер высокой четкости (HD), формирующих цифровые сигналы с существенно более высокой скоростью цифрового потока (1,5 Гбит/с). Кабель Triax не в состоянии обеспечить соединение HD-камеры на дистанции больше 150…200 м. А с учетом того, что все более широкое распространение получает формат HD 3D, что приводит к увеличению скорости цифрового потока вдвое (с 1,5 до 3 Гбит/с), оптические кабели остаются единственным техническим решением для подключения студийных телекамер к базовым станциям.

Одним из очень важных компонентов современных телетрансляций является видеокамера с радиоканалом, обеспечивающая полную свободу перемещения оператора.

Вкачестве блоков управления могут использоваться цифровые базовые станции, панели управления и джойстики.

Цифровая базовая станция представляет собой компактную систему управления. Она комплектуется набором видеоинтерфейсов, включая композитный, который предусмотрен для подачи видеосигналов на контрольные мониторы, компонентный и SDI. Есть также интерфейс для управления по протоколу TCP/IP. Встроенный в станцию интерфейс Ethernet 100 Base T позволяет управлять телекамерой непосредственно по сети. На передней панели базовой станции, как правило, располагается контрольная лампа Tally. Двухцветная индикация Tally дает возможность контролировать выбор выхода видеосигнала блока управления на программный канал или канал предварительного просмотра студийного видеомикшера. В первом случае индикация традиционно красная, а во втором – зеленая. Благодаря малым размерам базовые станции могут применяться и в передвижных телевизионных станция (ПТС).

Вмногокамерной системе, где одновременно используются несколько базовых станций, одна из них может быть выбрана в качестве ведущей (Master), а остальные переводятся в ведомый (Slave) режим. Это позволяет оператору управлять несколькими камерами только с ведущей станции. Для реализации этой возможности следует объединить все базовые станции при помощи интерфейса RS-232.

Кроме базовых станций, для дистанционного контроля телеканалами применяются панели управления (Master Setup Unit), снабженные цветными жидкокристаллическими дисплеями. Очень важным в панелях управления является наличие кнопки Standard, нажатие на которую возвращает контролируемые камеры к исходным опорным установкам. Во многих панелях управления предусмотрены слоты для дополнительной установки твердотельных карт памяти. Это дает возможность вводить в телекамеры новые установки. Панели управления позволяют работать в многокамерных системах контроля и могут использоваться как в телестудиях, так и в ПТС.

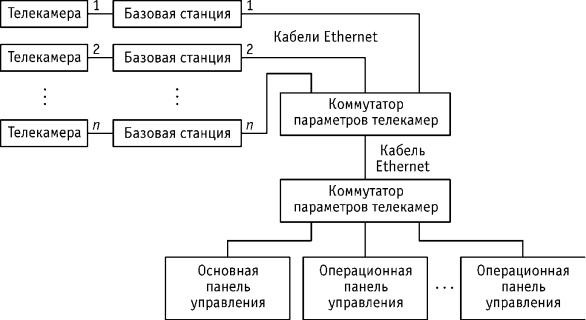

Рис. 7.2. Система управления телекамерами по сети Ethernet

Для дистанционного управления только одной камеры можно применить джойстики, то есть компактный пульт с широкими функциональными возможностями, удерживаемый одной рукой, находящийся в пределах нескольких метров от телекамеры. Джойстики содержат кнопки включения и выключения камеры, начала и окончания записи, включения режима автоматической фокусировки, управления скоростью масштабирования.

Для примера рассмотрим одну из последних разработок компании Thomson Grass Valley (Франция, США) в области дистанционного контроля телекамерами [60]. Это система управления большим количеством камер (до 99) по сети Ethernet на базе протокола TCP/IP (рис. 7.2).

В состав системы входят основная и несколько операционных (индивидуальных) панелей управления, которым присущи все функции, свойственные стандартным панелям типа Master Setup Unit. С помощью основной панели можно управлять восемью камерами стандартного или высокого разрешения одновременно. Причем на дисплее основной панели отображается вся информация о состоянии камеры, ее режиме, а также данные диагностики. Кроме того, основная панель совместима с сетевой системой управления телекамерами на основе протокола TCP/IP. Основная панель позволяет настроить камеры при включении и управлять ими в режиме реального времени, а также осуществлять конфигурацию и диагностику всей сети контроля. Основная панель управления дает возможность гибко назначать конкретные операционные панели любой из камер без необходимости изменения схемы коммутации. Основная панель позволяет не только управлять телекамерами, но и изменять параметры меню цифровых базовых станций.

Каждая операционная панель, оснащенная жидкокристаллическим дисплеем, обеспечивает доступ к функциям всех уровней управления и техниче-

ским параметрам камеры. Она также оборудована картой памяти для записи настроек.

Цифровые базовые станции оснащены несколькими выходами SDI и обеспечивают передачу некомпрессированного последовательного цифрового сигнала (4:2:2). Дополнительно в каждую станцию может быть установлен модуль, позволяющий работать с телесуфлером. Длина кабеля, соединяющего телекамеру и базовую станцию, может достигать 500 м. Если этого не достаточно, то дистанцию можно увеличить, применив дополнительный удлинитель для передачи сигнала по волоконно-оптическому кабелю.

Всостав системы управления камерами по сети Ethernet входят коммутаторы параметров камеры. Они обеспечивают работу в многокамерном режиме,

атакже взаимодействие системы управления и студийных камер, установленных на роботизированных системах перемещения.

7.3.Особенности применения электронных телесуфлеров совместно с передающими камерами

Внастоящее время телесуфлер – неотъемлемая часть оборудования любой телестудии. Телесуфлер широко применяется на телевидении при съемках интервью, новостных сюжетов, в производстве рекламных роликов, телевизионных фильмов и т.д.

Благодаря телесуфлеру диктор, ведущий телепрограмму, гость студии или актер могут сверяться с текстом, глядя непосредственно в объектив телекамеры, что создает эффект прямого общения со зрителями.

Вцелом, какие бы программы не снимались, телесуфлер позволяет повысить ее качество. Одновременно это приводит к уменьшению времени, необходимого на создание телевизионных программ или фильмов.

Втелесуфлере используется способность стекла одновременно пропускать и отражать свет. Лист высококачественного оптического стекла со специаль-

ным металлизированным покрытием (полупрозрачное – дихроическое зеркало), установленный под углом 45о к объективу телекамеры, не оказывает на телевизионное изображение никакого воздействия, но при этом на стекле может отражаться текст, выводимый на монитор телесуфлера. Этот текст хорошо виден диктору или ведущему программ, которые его читают, причем телезрители этот текст не видят. Соотношение пропускаемого и отраженного света полупрозрачным зеркалом может быть различным. Как правило, оно составляет 50/50%. Достаточно дополнительно установить кожух, убирающий со стенок нежелательную засветку, блики и отражения, и в результате получится система телесуфлирования (рис. 7.3). Причем монитор в головке телесуфлера обычно крепится вертикально, то есть с горизонтально расположенным экраном, направленным вверх, и ниже оси объектива.

Сегодня выпускается широкий ассортимент телесуфлеров на основе плоских жидкокристаллических мониторов, разработанных для использования совместно с любым операторским оборудованием, включая кран-стрелки. В этом

Рис. 7.3. Устройство телесуфлера

случае помимо легкости и компактности ЖК-суфлеров, становятся очевидны и другие их преимущества: он не нуждается в питании от сети, а может работать от аккумуляторной батареи телекамеры напряжением 12В.

Операторам, работающим с телесуфлерами, необходимо помнить, что при их использовании крупный план ведущего телепрограмм противопоказан, иначе сразу станут видны бегающие по экрану глаза, читающие выводимый на него текст. Необходимо уделить внимание и правильной установке телесуфлера, чтобы текст, выводимый на его экран, располагался в плоскости оптической оси объектива телекамеры. Если будет иметь место даже относительно небольшое отклонение, то ведущий станет смотреть чуть выше или чуть ниже камеры, и это полностью разрушит эффект сближения со зрителем.

Для телесуфлеров разработано специальное программное обеспечение. Например, программное приложение Inteliprompter, созданное Видеоуниверситетом в Великобритании, представляет собой недорогой пакет программ для создания и вывода на монитор телесуфлера дикторского текста. Это приложе-

ние работает в среде Windows 95, 98, ME, NT или 2000.

Основные характеристики программного приложения Inteliprompter заключаются в следующем:

плавная прокрутка текста;

возможность выбора размера и цвета шрифта;

полнофункциональная обработка текста;

реверсный режим отображения текста;

выбираемый пользователем цвет фона;

изменения стиля текста (Bold, Underline, Italic и т.д.);

определяемые пользователем метки (закладки), число которых может достигать 999;

возможность печати текста, выводимого на экран;

поддержка управления с клавиатуры, мыши, джойстика или специализированного контроллера;

встроенные инструкции пользователя и файл подсказки.

Кроме телесуфлеров, в телевизионном производстве довольно широко используется слуховые суфлеры.

Слуховой суфлер – это прибор, позволяющий диктору или ведущему слушать и одновременно произносить текст, предварительно записанный на дик-
