Кроме того необходим объект GOD (General Operation Director), который используется для хранения глобальной информации о состояниях симулируемой мобильной беспроводной сети.

#Создаём GOD

create-god $val(nn)

Для конфигурирования канала создаётся его объект или несколько для разных узлов:

set chan1 [new $val(chan)]

set chan2 [new $val(chan)]

Далее в соответствии с заданными выше параметрами необходимо произвести конфигурирование узла:

$ns node-config -adhocRouting $val(rp) \ -llType $val(ll) \ -macType $val(mac) \ -ifqType $val(ifq) \ -ifqLen $val(ifqlen) \ -antType $val(ant) \ -propType $val(prop) \ -phyType $val(netif) \ -topoInstance $topo \ -channel $chan1 \ -agentTrace ON \ -routerTrace ON \ -macTrace OFF \ -movementTrace OFF \

После того как мы задали конфигурацию узла можно создать сами узлы (необходимое их количество):

for {set i 0} {$i < $val(nn) } {incr i} { set n($i) [$ns node]

#разрешить – 1, запретить – 0 случайное движение $n($i) random-motion 0

#радиус изображения узла

$ns initial_node_pos $n($i) 20

3. Другие параметры модели беспроводной сети

Дадим описание ещё нескольких команд ns2, специфичных для моделей беспроводных сетей.

56

Для просмотра процесса симуляции в network animator необходимо создать файл трассировки следующими командами:

#Создаем файл для запуска программы с помощью NAM:

set namtrace [open wireless.nam w]

$ns namtrace-all-wireless $namtrace $val(x) $val(y)

Можно задать размеры узлов, например:

$ns initial_node_pos $n($i) 100

Начальные координаты X, Y, Z местоположения узлов задаются следующим образом:

$n($i) set X_ 50.0 $n($i) set Y_ 50.0 $n($i) set Z_ 0.0

Для того чтобы задать передвижение узлов (отличное от случайного) в определённое время необходимо задать at-событие:

$ns_ at 1.0 "$n($i) setdest 250.0 400.0 20.0"

Параметрами команды setdest являются: координаты X и Y конечной точки движения и скорость движения.

Агенты, параметры трафика, at-события, файлы трассировки и другие объекты и команды применяются так же, как в лабораторных работах №№2-5.

4. Пример симуляции беспроводной ad hoc сети

Параметры мобильного узла и модели заданы так, как это описано в разделах 2-3.

На рисунке 29 можно видеть фрагмент анимации процесса моделирования беспроводной ad hoc сети. Характеристики, полученные в результате симуляции, представлены на рисунке 30.

Рисунок 29 – Пример симуляции ad hoc сети

57

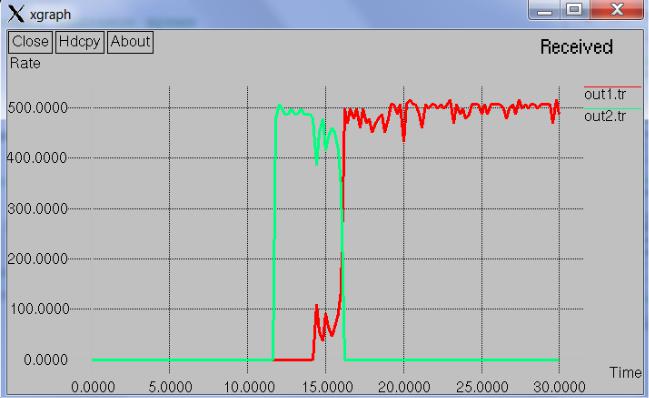

Рисунок 30 – Производительность каналов, Кбит/сек.

Задание:

Разработать в симуляторе ns2 модель беспроводной сети в соответствии с вариантом.

Сеть состоит из четырёх мобильных узлов, два из которых являются передатчиками, два – приёмниками. Узлы-передатчики генерируют UDP-трафик, с приложением по варианту.

Начальное местоположение узлов, направление и скорость движения задать произвольно. Узлы-передатчики – неподвижные, узлы-приёмники - мобильные.

Используя агенты LossMonitor в узлах-приёмниках, получить зависимости заданного параметра от времени. Для вывода характеристик использовать утилиту XGraph.

Продемонстрировать симуляцию в network animator.

Порядок выполнения:

1.Создать скрипт на языке Tcl для выполнения задания и сохранить его с расширением .tcl (например, lab6.tcl) в выбранную папку.

2.Добавить в скрипт строки для формирования входного файла программы

XGraph (содержание файла время и заданный параметр).

3.Добавить в скрипт строки для формирования входного файла программы nam для визуализации процесса симуляции.

4.Добавить команды мониторинга и численной обработки по варианту.

5.Создать процедуру для записи результатов мониторинга в файл.

58

6.Добавить строки для вывода результатов на график.

7.Запустить эмулятор Linux и Х-сервер.

8.Перейти в выбранную папку командой cd.

9.Запустить скрипт на выполнение командой: ns lab6.tcl.

10.Отредактировать полученные зависимости таким образом, чтобы все оси линии и подписи были хорошо видны.

11.Оформить отчёт по лабораторной работе.

12.Сдать и защитить работу.

13.Выйти из эмулятора командой exit.

Содержание отчёта:

1.Номер, название и цель лабораторной работы.

2.ФИО и группа студента, выполнившего лабораторную работу.

3.Номер варианта и задание к лабораторной работе.

4.Структура моделируемой сети.

5.Tcl-скрипт в соответствии с заданием.

6.Результаты выполнения лабораторной работы в графическом виде и в виде скриншотов.

7.Полученные трейс-файлы.

8.Описание выполнения лабораторной работы и полученных результатов.

9.Выводы по проделанной работе.

Контрольные вопросы:

1.Что такое мобильный узел, и какими свойствами он обладает?

2.Как задать передвижение узлов в ns2?

3.Охарактеризуйте методы мониторинга передачи данных в беспроводном канале.

4.Опишите механизмы маршрутизации в беспроводной сети, реализуемые симулятором ns2.

5.Каким образом задать параметры канала и метод маршрутизации в ns2?

6.Приведите особенности ad hoc сетей.

7.Что такое MAC и LLC протоколы? Охарактеризуйте их особенности для се-

тей IEEE 802.11.

59

Варианты заданий:

Таблица 6 – Исследуемый параметр беспроводного канала

* Параметр.

** Узлы-источники; Узлы-приёмники; Механизм маршрутизации.
