но и так называемой зернистостью экрана, которая определяется как фактический линейный размер пиксела или же как расстояние между двумя соседними пикселами. Этот параметр у большинства мониторов равен 0,24 – 0,28 мм. Чем меньше зернистость, тем лучше, но и дороже монитор.

Следующей характеристикой дисплеев является частота регенерации (обновления), или частота кадров, которая показывает, сколько раз в секунду обновляется изображение на экране. Если частота кадров меньше 60 Гц, то есть если обновление происходит менее чем 60 раз в секунду, то появляется мерцание изображения, что отрицательно сказывается на зрении. В настоящее время частота регенерации большинства мониторов составляет 60 – 100 Гц, а стандартной считается частота 85 Гц.

С точки зрения техники безопасности работы с мониторами, необходимо учитывать класс защиты монитора, который определяется международными стандартами. В настоящее время действует стандарт ТСО-99, выдвигающий самые жёсткие требования к безопасному для человека уровню электромагнитных излучений, эргономическим и экологическим параметрам, а также к параметрам, определяющим качество изображения, — яркости, контрастности, мерцанию, антибликовым и антистатическим свойствам покрытия экрана монитора.

В современных компьютерах для создания изображения на экране дисплея необходим ещё один компонент, который называют видеоплатой, видеокартой

или видеоадаптером*.

Видеоадаптер вместе с монитором образуют видеоподсистему компьютера. Именно видеоадаптер определяет разрешающую способность монитора и количество передаваемых цветовых оттенков. Существует несколько стандартных типов адаптеров. В частности, можно упомянуть адаптеры CGA (Color Graphics

Adapter — цветной графический адаптер), EGA (Enhanced Graphics Adapter —

улучшенный графический адаптер) и VGA (Video Graphics Array — видеографический массив), которые уже устарели и практически вышли из употребления. Адаптеры типа CGA могли передавать только 4 цвета, типа EGA — 16 цветов, а типа VGA — 256 цветов. В настоящее время в основном используются дисплеи типа SVGA (Super Video Graphics Array — супервидеографический массив), способные передавать 16,7 миллиона цветовых оттенков. Для обеспечения такого количества цветов, а также хорошего разрешения видеоадаптеры содержат собственную видеопамять довольно большого объёма (16 – 32 Мбайт).

* Адаптером называется устройство, служащее для сопряжения, соединения между собой устройств с разными способами представления информации.

50

Кроме адаптеров для соединения, сопряжения различных устройств компьютера используются ещё и так называемые контроллёры, которые по своим функциям похожи на адаптеры, однако в отличие от последних не только служат для передачи сигналов, но и берут на себя часть действий по управлению устройством.

Чтобы освободить процессор компьютера от действий с изображениями и тем самым существенно ускорить их построение, а также повысить общую эффективность работы компьютера, современные видеоадаптеры берут на себя значительную часть необходимых математических операций. При этом часть работы по формированию изображения возлагается на аппаратные средства — микросхемы видеоускорителя, которые могут входить в состав видеоадаптера или размещаться на отдельной плате, подсоединяемой к адаптеру. Различают два типа видеоускорителей: плоские — 2D (2-dimension — двухмерный) и трёхмерные — 3D (З-dimension — трёхмерный). Требования современных видеоадаптеров, особенно с аппаратным ускорением, уже не удовлетворяются стандартными шинами компьютера. Поэтому для них разработаны специализированные шины, получившие название AGP (Advanced Graphic Port — улучшенный графический порт).

Монитор характеризуют указанием модели, типа, размера экрана, размера зерна, разрешения и частоты, а также наличием сертификата класса защиты.

Например: Samsung 763MB/CRT/17"/0,20/l280xl024@85/TCO99. В данном слу-

чае речь идёт о мониторе на электронно-лучевой трубке (CRT) модели Samsung 763МВ с 17-дюймовым экраном (17"), размером зерна 0,20 мм, разрешением 1280 х 1024, частотой кадров 85 Гц (@85) и наличием сертификата класса защиты ТС099.

51

5. Виды и назначение запоминающих устройств. Виды компьютерной памяти

Под накопителем информации понимается само устройство записи, хранения и воспроизведения информации, а носитель информации – это предмет, на который производится запись информации (диск, лента, твёрдотельный носитель).

Устройства хранения информации могут быть классифицированы по следующим признакам:

по способу хранения информации – магнитоэлектрические, оптические, магнитооптические и др.; по виду носителя информации – накопители на сменных и жёстких маг-

нитных дисках, оптических и магнитооптических дисках, магнитной ленте, твёрдотельные элементы памяти; по способу организации доступа к информации – накопители прямого,

последовательного и блочного доступа;

по размеру используемого носителя информации; по типу устройства хранения информации – встраиваемые (внутренние),

внешние, автономные, мобильные (переносимые) и др.

У персональных компьютеров различают 4 основных вида памяти – микропроцессорная память, основная, регистровая кэш-память и внешняя память.

1.Микропроцессорная память (МПП). Она используется для обеспечения высокого быстродействия компьютера. Также этой функцией обладает и основная память, но она не всегда обеспечивает высокую скорость обработки информации. Также она предназначена для кратковременного использования информации, используемой в ближайшее время работы компьютера.

2.Основная память (ОсП), в неё входят ОЗУ (оперативное запоминающее устройство) и ПЗУ(постоянное запоминающее устройство).

Оперативная память (оперативное запоминающее устройство, ОЗУ) — набор микросхем, собранных в специальные модули памяти (рисунок 14), предназначенных для временного хранения загруженных данных, модулей ОС, а также модулей используемых программ, когда компьютер включён и для предоставления информации в любой момент процессору.

По мере развития компьютерных технологий модули памяти были объёмом 0,64, 1, 4, 8, 16, 32, 64, 128, 256, 512 и более Мбайт. Сегодня, как правило, объём памяти составляет 1 – 4 ГГб. Информация в оперативной памяти хранится до момента выключения компьютера.

52

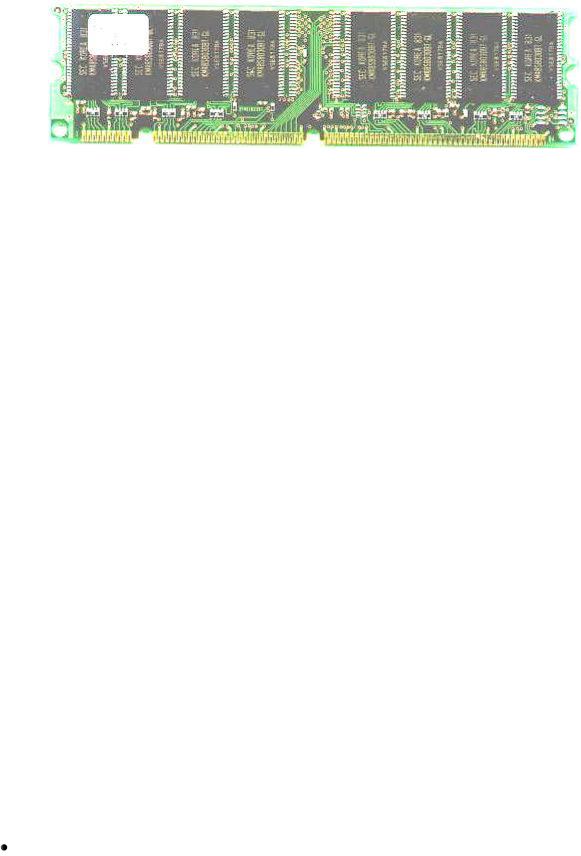

Рис. 14 – Модуль памяти

Сегодня популярны 168-контактные модули DIMM, вмещающие каждый до 2 Гб оперативной памяти. В основном используются модули трёх типов – 256,

512 и 1024 Мб.

Оперативная память, как и процессоры-чипы, используется в самых разных устройствах ПК — от видеоплаты до лазерного принтера. Микросхемы оперативной памяти в этом случае могут принадлежать к совершенно разным модификациям (о них мы поговорим ниже), но все они относятся к типу динамической оперативной памяти (DRAM).

Типов оперативной памяти существует около десятка. Все они использовались и используются в ПК, но работают на разных участках.

Типы памяти: сравнительные характеристики

SRAM — статическая память. Самая быстрая, скорость её работы около 6 Гб/с. Служит в качестве кэш-памяти в процессорах. Способна сохранять данные до отключения питания компьютера или до загружения в ячейки новой информации.

DRAM — динамическая память. Используется для создания общей оперативной памяти. Работает со скоростью до 800 Мб/с. Требует постоянного обновления информации, хранящейся в её ячейках.

Постоянное запоминающее устройство (ПЗУ) — микросхема, предназна-

ченная для длительного хранения данных, в том числе и когда компьютер выключен;

53

В ПЗУ компьютера хранятся модули (тесты), определяющие порядок его работы. При включении компьютера процессор начинает получать из ПЗУ инструкции, необходимые для того, чтобы правильно начать работу. Программы, расположенные в ПЗУ, можно только читать и исполнять. Изменить инструкции, хранящиеся в этом виде памяти, нельзя.

Постоянное запоминающее устройство (ПЗУ, англ. ROM — Read-Only Memory) — энергонезависимая память, используется для хранения массива неизменяемых данных.

Классификация

По разновидностям микросхем ПЗУ:

По технологии изготовления кристалла:

ROM — (англ. Read-Only Memory, постоянное запоминающее устройство), масочное ПЗУ, изготавливается фабричным методом. В дальнейшем нет возможности изменить записанные данные.

PROM — (англ. Programmable Read-Only Memory, программируемое ПЗУ

(ППЗУ)) — ПЗУ, однократно «прошиваемое» пользователем.

EPROM — (англ. Erasable Programmable Read-Only Memory, перепро-

граммируемое ПЗУ (ПППЗУ)) (рисунок 15).

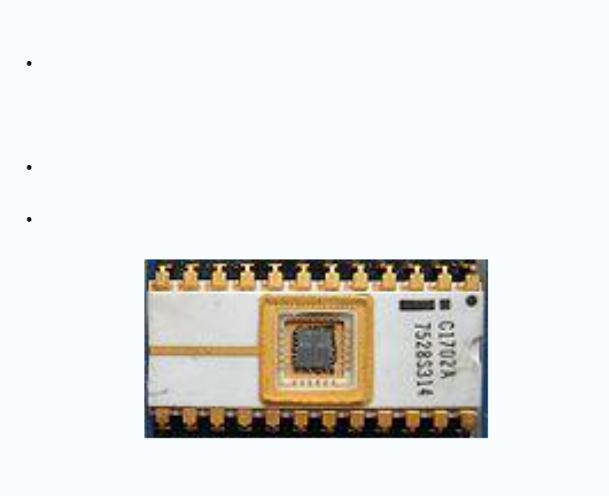

Рисунок 15 – Микросхема EPROM ( перепрограммируемое ПЗУ (ПППЗУ)) Intel 1702 с ультрафиолетовым стиранием

3. Регистровая кэш-память

Кэш-память (cache) обозначает быстродействующую буферную память между процессором и основной памятью. Кэш служит для частичной компенсации разницы в скорости работы процессора и основной памяти — туда попадают наиболее часто используемые данные. Когда процессор первый раз обращается к ячейке памяти, её содержимое параллельно копируется в кэш и в случае повторного обращения в скором времени может быть с гораздо большей скоростью выбрано из кэша.

В кэш-памяти размещаются данные, которыми пользуются особенно активно.
