3.2.4. Блок питания (рисунок 11) служит для преобразования тока электросети (переменный ток напряжением 220 В) в ток, необходимый для работы ПК (постоянный ток различных напряжений: 12 В, 5 В, 3 В и других значений), при мощности 300 Вт, 400 Вт, 500 Вт и более.

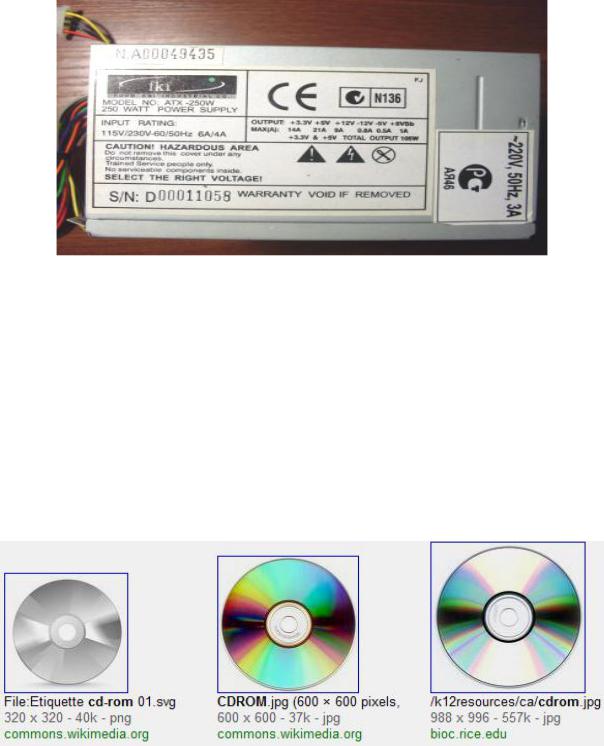

Рисунок 11 – Блок питания FKI ATX 250W

3.2.5. Дисководы компакт-дисков CD-ROM и DVD

Аббревиатура CD-ROM (Compact Disk Read-Only Memory – память доступ-

ная только для чтения) переводится на русский язык как постоянное запоминающее устройство на основе компакт-диска. Диски CD-ROM предназначены лишь для однократной записи информации (рисунок 12). Их ёмкость составляет 700 Мбайт.

Принцип действия этого устройства состоит в считывании числовых данных с помощью лазерного луча, отражающегося от поверхности диска. Цифровая запись на компакт-диске отличается от записи на магнитных дисках очень высокой плотностью.

Рисунок 12 − Диски CD-ROM

40

Кроме обычных компакт дисков для однократной записи, существуют и устройства CD-R (Compact Disk Recorder), (так же для однократной записи, а при необходимости и дозаписать информацию в свободные области) и устройства многократной записи и считывания информации CD-RW (CD-ReWritable – перезаписываемый компакт-диск).

Основным параметром дисководов CD-ROM является скорость чтения данных. Она измеряется в кратных долях. За единицу измерения принята скорость чтения в первых серийных образцах, составлявшая 150 Кбайт/с. Кратность скоростей обозначается числами 2х, 4х, 8х, 10х и т.д. Таким образом, запись 40х означает, что теоретически устройство способно считывать данные со скоростью 6000 Кбайт/с. В настоящее время наибольшее распространение имеют устройства чтения CD-ROM с производительностью 32х – 52х.

Большое распространение получили сейчас DVD-накопители (Digital Versatile Disk – цифровой универсальный диск), основное преимущество которых заключается в высокой ёмкости. Ёмкость одного DVD может составлять от 4,7 до 17,4 Гбайт в зависимости от того, является он одноили двухсторонним, а также одноили двухслойным.

Ёмкость Blue-Ray до 25 ГГб. Устройства DVD поддерживают запись: DVD-ROM – только чтение;

DVD-R, DVD+R – однократная запись;

DVD-RW, DVD+RW – многократная запись (1 000 циклов); DVD-RAM – многократная запись (100 000 циклов).

Большинство современных DVD-дисководов позволяют считывать информацию с шестнадцатикратной скоростью. С практической точки зрения не менее важными параметрами дисководов являются также надёжность считывания данных и уровень шума.

41

3.2.6. Стандартный комплект персонального компьютера IBM платформы В комплект обычно входит системный блок, клавиатура, мышь и монитор, при необходимости принтер и сканер. При этом системный блок обычно харак-

теризуется следующими техническими параметрами:

модель процессора, его тактовая частота, наличие и объём кэша;

объём и тип оперативной памяти;

используемые шины;

объём жёсткого диска;

наличие дисковода гибких дисков;

тип дисковода компакт-дисков;

тип и объём дополнительной памяти видеоплаты;

тип звуковой платы;

иногда указывают стандарт клавиатуры и наличие в комплекте мыши.

Вся эта информация укладывается в компактную условную формулу, которая у разных фирм может быть более или менее подробной, но порядок размещения информации поддерживается практически всеми. Вот пример следующей формулы:

Р4-2400, 512 L2/256 DIMM DDR/PCI, USB/80Gb/FDD 3,57CD-RW52x/ AGP4x 32Mb/ SB AUDIGY 5.1/Mouse/Keyboard 108.

Формула всегда начинается с указания типа процессора и его тактовой частоты. В данном случае Р4-2400 означает, что основу компьютера составляет процессор типа Pentium 4 с тактовой частотой 2400 МГц (или 2,4 ГГц) и кэшем 512 Мбайт (512 L2). Далее всегда указывается объём и тип оперативной памяти.

Впримере 256 DIMM DDR означает двухрядный модуль (DIMM) оперативной памяти типа DDR SDRAM объёмом 256 Мбайт. Используемые в компьютере специализированные шины указываются не всегда. В нашем примере они указаны — это шины типа PCI и USB. Зато объём жёсткого диска указывается всегда, это очень важный показатель, обычно он располагается на третьем или четвёртом месте. В рассматриваемом примере указано, что объём жёсткого диска равен 80 Гбайт. Иногда добавляется тип интерфейса диска (EIDE или SCSI) и скорость его вращения (например, 7200 об/мин). Далее в формуле показано наличие в комплекте дисковода гибких дисков (FDD 3,5") и дисковода оптических дисков с возможностью многократной перезаписи (CD-RW) и 52-кратной скоростью обмена (52х).

Всостав системного блока также входит видеокарта типа AGP со скоростью

42

обмена 1,06 Гбайт/с (4х) и дополнительной памятью объёмом 32 Мбайт. Имеется звуковая плата (SB — Sound Blaster) модели AUDIGY 5.1. Завершается формула указанием на наличие в комплекте поставки мыши (Mouse) и 108-клавишной клавиатуры (Keyboard 108). Наличие двух последних компонентов обычно подразумевается и в формуле специально не оговаривается.

3.2.7. Организация дисковой памяти

Каждое из концентрических колец диска, на котором записаны данные, называется дорожкой записи. Поверхность диска разбивается на дорожки, начиная с внешнего края, число дорожек зависит от типа диска. В используемых гибких магнитных дисках число дорожек равно 80, а число дорожек жёсткого диска составляет от нескольких сотен до нескольких тысяч. Дорожки независимо от их числа идентифицируются номером (внешняя дорожка имеет нулевой номер). Количество дорожек на стандартном диске определяется плотностью записи. Под плотностью записи обычно подразумевают объём информации, который можно разместить на единице площади поверхности носителя. Для магнитных дисков определены две разновидности плотности записи — радиальная (поперечная) и линейная (продольная). Поперечная плотность записи измеряется числом дорожек, размещённых на кольце диска, шириной 1", а линейная плотность — количеством бит данных, которые можно записать на дорожке единичной длины.

Размер секторов различных дисков находится в диапазоне от 128 до 1024 байт, но в качестве стандарта принят размер сектора 512 байт. Кластер — группа смежных секторов. Кластер для жёсткого диска — 4, 8, 16 секторов (16 – 32 Кбайт).

Секторам на дорожке присваиваются номера, начиная с нуля. Сектор с нулевым номером на каждой дорожке резервируется для идентификации записываемой информации, а не для хранения данных. Кластер представляет собой наименьший участок диска, которым оперирует система при распределении места записи файла. Кластер состоит из одного или нескольких секторов (от двух и более). Отметим, что на жёстких дисках размеры кластеров намного больше, поэтому к параметрам, определяющим конструкцию магнитного диска, относится число сторон или поверхностей диска. Жёсткий диск обычно представляет собой пакет (сборку), состоящий из нескольких дисков. Стороны дисков идентифицируются номерами, начиная с нуля (верхняя сторона).

Часто при рассмотрении организаций дисковой памяти используется термин «цилиндр». Под цилиндром понимаются все дорожки, одновременно находящиеся под головками чтения (записи). В накопителях на гибких магнитных дисках «цилиндр» состоит из двух дорожек. Термин «цилиндр» стал практически стандартным, но не яв-

43

ляется точным, так как геометрическая фигура, образованная совокупностью дорожек и расположенными относительно них магнитными головками, представляет собой усечённый конус. Дорожки на верхней стороне диска смещены к центру относительно дорожек на нижней стороне.

3.2.8. Жёсткий диск

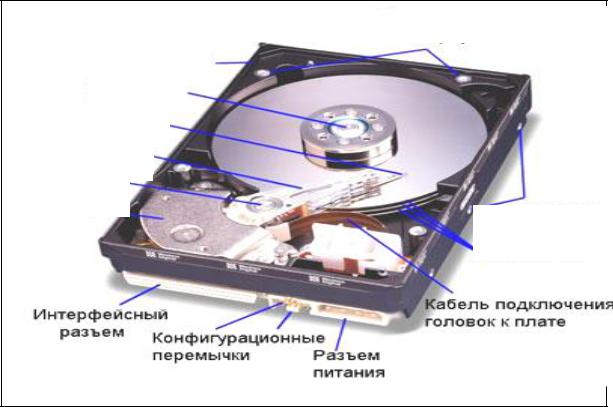

Жёсткий диск (рисунок 13) – основное устройство для долговременного хранения больших объёмов данных и программ.

Крепление крышки корпуса

Корпус

Шпиндель

Головки

Соленоидный

привод

головок

Разъём питания

Рисунок 13 – Современный «жёсткий диск»

Первые винчестеры, появившиеся в начале 70-х, имели ёмкость не более десятка килобайт. Со временем ёмкость жёсткого диска возросла в тысячи раз, однако принципы его устройства не претерпели серьезных изменений.

На самом деле это не один диск, а группа соосных дисков, имеющих магнитное покрытие и вращающихся с высокой скоростью.

Как и прежде, любой «винчестер» состоит из трёх основных блоков.

Первый блок и есть, собственно, само хранилище информации – один или несколько стеклянных (или металлических) дисков, покрытых с двух сторон магнитным материалом, на который и записываются данные. Записываются они в точном соответствии с физической структурой диска. Выглядит она так:

магнитная поверхность каждого диска разделена на концентрические «дорож-
