Стандарт Inmarsat-B. Цифровая ЗС, предлагающая расширение функциональных услуг Стандарта А с одновременным снижением их стоимости. Передача речи и данных осуществляется со скоростью 24 кбит/с. Размеры антенны те же, что и для станций Стандарта А. В коммерческую эксплуатацию эта подсистема введена в 1994 г. Планировалось, что постепенно станции Стандарта В заменят парк Стандарта А. Модели наземных ЗС могут быть размещены в 1–2 чемоданах или установлены непосредственно на транспортных средствах.

Стандарт Inmarsat-C. Малогабаритная станция персональной связи с ненаправленной или слабонаправленной антенной, обеспечивающая передачу информации в пакетном режиме. Обмен данными, в том числе короткими сообщениями, осуществляется со скоростью 600 бит/с. В настоящее время ни в РФ, ни в странах СНГ серийное производство станций Стандарта С не освоено.

Стандарт Inmarsat-M. Малогабаритная станция спутниковой связи, обеспечивающая радиотелефонную и факсимильную связь, передачу данных. Передача информации осуществляется со скоростью 8 кбит/с (данные). Используется антенна диаметром 40–50 см.

Стандарт Inmarsat-Mini-M. Малогабаритная станция, предназначенная для радиотелефонной и пейджинговой связи.

В системе Inmarsat используются несколько типов самолетных станций, предназначенных для обеспечения следующих видов услуг:

•Inmarsat-Aero-H – 6-канальная, работающая в режимах: радиотелефонная связь, факс, телекс; высокоскоростная передача данных – для обслуживания экипажей воздушных судов и пассажиров на международных авиалиниях;

•Inmarsat-Aero-1 – 4-канальная, работающая в режимах: радиотелефонная связь, факс, телекс; высокоскоростная передача данных – для обслуживания экипажей воздушных судов и пассажиров на международных авиалиниях;

•Inmarsat-Aero-L – одноканальная, режим низкоскоростной передачи данных для обеспечения безопасности полетов воздушных судов;

•Inmarsat-Aero-C – одноканальная, режим низкоскоростной передачи данных, удовлетворяющая требованиям Стандарта Inmarsat-C.

Таблица 6.7. – Основные характеристики стандартов.

Спутники Инмарсат

В системе Инмарсат используются геостационарные спутники, которые "неподвижно висят" над заданными точками над экватором Земли. На каждом спутнике имеются, по крайней мере, два ретранслятора, один из которых ретранслирует сообщения в направлении от Земных станций к терминалам, а второй - в обратном направлении.

Спутники системы Инмарсат располагаются на геостационарной орбите на высоте 22 223 мили (35 786 км).

Четыре спутника Инмарсат-2 были произведены международным консорциумом,

возглавляемым подразделением The Space&Communications компании "British Aerospace" (в настоящий момент входит в состав англо-французской компании "Matra Marconi Space"). Подрядчиками выступили "Hughes Aircraft" (США), "Fokker" (Нидерланды), "Matra" (Франция), "MBB" (Германия), "NEC" (Япония), и "Spar" (Канада). Центры управления спутниковой группировкой сооружались при непосредственном участии компаний: "CLTC" (Китай), "CNES" (Франция), "SED" (Канада), "Telespazio" (Италия), и

"Intelsat". Инмарсат-2 - это спутники со стабилизацией в трех плоскостях, на основе платформы "Eurostar", разработанные компаниями "British Aerospace" и "Matra Espace" (обе в настоящее время входят в группу "Matra Marconi Space").

Спутники рассчитаны на 10-летний срок эксплуатации. Предпусковой вес составил 1300 кг, орбитальный вес - 800 кг при 1200 Вт излучаемой мощности. Телекоммуникационное оборудование включает 2 транспондера, обеспечивающих работу на передачу (с С- на L-диапазон) и на прием (с L- на С-диапазон) при работе с наземным оборудованием на частотах 6,4/1,5 и 1,6/3,6 ГГц. Эффективная изотропная излучаемая мощность (ЭИИМ) L-диапазона составляет 39 ДбВт. Каждый спутник обеспечивает покрытие приблизительно 1/3 части Земли. В зависимости от нагрузки, полоса частот и ЭИИМ перераспределяется между судовыми, авиационными и наземными пользователями.

Сами спутники изготовлены американской компанией "Lockheed Martin Astro Space", системы обеспечения и управления разработаны на основе платформы "Series 4000"

компании "Astro Space Series". Английское подразделение "Matra Marconi Space"

подготовило телекоммуникационную часть, включающую антенны, повторители и другое коммуникационное оборудование. Все оборудование связи функционирует в C- и L- диапазонах. Антенны и электронное оборудование каждого спутника настроено на оптимальное покрытие определенной части Земли ("footprint"). Несомненное преимущество спутников Инмарсат-3 заключается в способности концентрировать мощность в определенной зоне. Каждый спутник имеет до 7 зональных лучей и один глобальный. Количество задействованных лучей напрямую зависит от интенсивности использования связи. Помимо вышеперечисленного спутники способны использовать часть L-диапазона несоприкасающихся лучей, удваивая, таким образом, пропускную способность спутника. Предстартовый вес каждого спутника составил 2066 кг. ЭИИМ каждого спутника составляет 48 ДбВт, где ЭИИМ (эффективная изотропная излучаемая мощность) означает, какую энергию может сконцентрировать спутник в обслуживаемой области.

3 спутника Инмарсат-4 были запущены в 2004 году и разрабатывались компанией "Astrium" (предыдущее название - Matra Marconi Space). Мощность новых спутников в 100 раз выше, чем у предыдущих, что позволяет передавать данные со скоростью до 432 Кбит/с. Усовершенствованная технология позволяет снизить тарифы до 75% от существующих в стандарте Инмарсат-М4. Новая услуга называется B-GAN - Broadband Global Area Network (широкополосная глобальная сеть).

Inmarsat BGAN.

Появление на рынке связи новой услуги Inmarsat BGAN (Broadband Global Area Network — глобальная широкополосная сеть) позволяет говорить о настоящем прорыве в этой области. Мы уже привыкли к услугам широкополосной связи в густонаселенных районах с развитыми каналами связи. С появлением Inmarsat BGAN Вы можете воспользоваться ей в любой, даже самой отдаленной точке мира.

Итак, Inmarsat BGAN – это новая спутниковая мобильная услуга, совмещающая высокоскоростную передачу данных и высококачественную телефонию, реализованная через выведенные на орбиту в 2005 году спутники Inmarsat-4 (I-4).

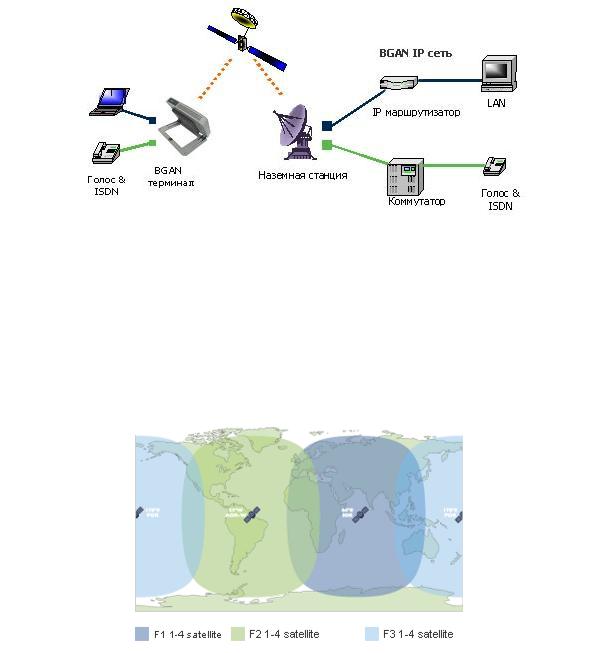

Рис.6.3. Структурная схема сети Inmarsat BGAN

Первый из спутников I-4 (F-1) запущен 11 марта 2005 года. Услуги сети BGAN в настоящее время доступны на территории Европы, Африки, на Ближнем Востоке и Азии. После выведения на орбиту второго спутника (F-2) 8 ноября 2005 года в зону покрытия войдет также и Америка (в середине 2006 года).

Рис. 6.4. Зона покрытия спутников сети Inmarsat BGAN.

Наземным сегментом в цепи передачи данных сети Inmarsat BGAN, посредством которого любой пользователь может подключиться к высокоскоростным спутниковым

каналам, являются легкие переносные спутниковые терминалы. Это недорогие, надежные, компактные, простые в эксплуатации устройства весом чуть более 1 кг позволяют организовать «мобильный офис» в любой, даже самой удаленной точке мира, где нет ни телефонных сетей общего пользования, ни сотовой связи, тем самым расширяя понятие «границ компании» до глобальных масштабов.

Абонентский терминал EXPLORER™ 500 позволяет говорить по телефону через спутник, обеспечивает высокоскоростной доступ в Интернет и поддерживает все виды связи (факс, e-mail, видеоконференция). Терминал имеет интерфейсы LAN, RJ11, Bluetooth, USB. Возможна одновременная работа нескольких пользователей по разным интерфейсам.

Настройка на спутник проста и осуществляется по встроенным компасу и индикатору сигнала и не требует специального оборудования.

Рис.6.5. Абонентский терминал EXPLORER™ 500.

Скорость вниз - до 460 КБит/с,вверх - до 128 КБит/с. Питание: переменный ток 220В, постоянный ток 12В (автомобиль), встроенный аккумулятор (до 1,5 часа в режиме передачи 144 КБит или до 36 час в ждущем режиме). Габариты: 217х217х52 мм, масса: около 1,5 кг.

Inmarsat FLEET

Принципиально новый, революционный стандарт INMARSAT, обеспечивающий постоянный диалоговый режим доступа в Интернет, благодаря протоколу пакетной передачи данных (MPDS), при использовании которого пользователь оплачивает только объем принятых и переданных данных, а не время занятия канала. Обеспечивает экономичную, круглосуточную, оперативную связь для любого судна фактически в любой точке мирового океана и делает возможным организацию современного мобильного офиса в море.

Морские системы связи Inmarsat Fleet от KVH включают в себя более десятка видов, но в российских условиях реально использовать системы Fleet 77 и Fleet 55:

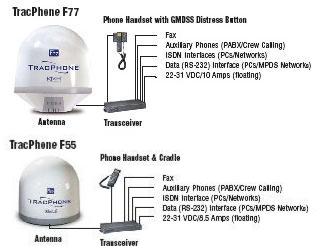

Рис.6.6. Системы Fleet 77 и Fleet 55.

Обе системы предназначены для предоставления пользователям быстрых интернет/интранет соединений, видеоконференций, глобального голосового/факсового сервиса.

Inmarsat Fleet системы позволяют пользователям работу по протоколам ISDN (Integrated Services Digital Network) и MPDS (Mobile Packet Data Service). ISDN протокол с поминутной тарификацией рассчитан на качественную голосовую и факсовую связь, видеоконференции, передачу больших файлов. MPDS протокол с помегабайтной тарификацией предназначен для состояния "всегда online" - время нахождения в сети не учитывается.

Инмарсат Fleet полностью совместим с корабельными системами связи и может выступать (при подключении к IP-роутеру) в качестве хаба для всего корабельного комплекса связного оборудования.

Характеристики системы:

Масса антенны с обтекателем:26 кг (F77), 18 кг (F55)

Масса приемопередатчика: 2,6 кг

Масса телефонной трубки/рычага: 0,25 кг/ 0,15 кг

Голосовая связь: 4.8 Kbps AMBE, 64 Kbps трансляция

Европейский ISDN интерфейс: Шина ISDN NT1 S/T, ITU-T I.430, совместимый с

ISO 8877 разъём RJ 45

Интерфейс USB

Интерфейс данных: Серийный EIA совместимый стандартный RS-232E, встроенный Hayes совместимый модем, до 115 Kbps, разъём DB-9 female

Интерфейс факса: 2-проводной 600 Ом CCITT rec. G.473, T.30 Группы III факс, разъём модулятора RJ-11, совместимый с факсом Группы 4 (используя канал ISDN)

Скорость загрузки данных (протоколы ISDN и MPDS): 64 Кбит/с, с использованием фирменного программного обеспечения Velocity™ Acceleration software от KVH - до 320 Кбит/с

Размеры приемопередатчика: 5,5 х 37,7 х 16,4 см

Размеры телефонной трубки/крэдла: 20 х 5 х 3 см/ 16 х 6,1 х 2,7 см

Скорость асинхр. данных: Европа ISDN 64 Kbps и США ISDN 56 Kbps
