Таблица 9.36. Сервисы диспетчеризации и правила использования

Заметим, что каждой SS приписано три CID для целей отправки и получения управляющих сообщений. Используется три соединения, чтобы обеспечить дифференцированные уровни QoS для разных соединений, транспортирующих управляющий трафик МАС. Увеличение или уменьшение требований к полосе необходимо для всех сервисов кроме соединений с постоянной скоростью передачи (например, несжимаемый UGS). Полоса таких соединений не может быть изменена с момента формирования до ликвидации. Требования к сжимаемым UGS, таким как каналированным Т1, могут варьироваться в зависимости от трафика.

Когда SS нужно запросить полосу для конкретного соединения с ВЕ диспетчеризацией, она посылает сообщение BS, содержащее требование немедленного соединения DAMA (Demand Assigned Multiple Access). QoS соединения определяется в процессе формирования и обеспечивается BS.

Для получения нужной полосы восходящего канала SS использует запросы, направляемые ею к BS. Так как профайл восходящего канала может меняться динамически, все запросы полосы должны выражаться в байтах, которые необходимы для передачи МАС-заголовка и поля данных, но не должны учитывать издержки физического уровня. Такие запросы могут быть посланы в период запроса IE или любого кластера предоставления данных типа IE.

В зависимости от характера запроса полосы существует два режима работы SS:

GPC (Grant per Connection) и GPSS (Grant per Subscriber Station). В первом случае BS

предоставляет полосу конкретно каждому соединению, в то время как во втором случае полоса предоставляется всем соединениям SS. В последнем случае (GPSS) можно использовать меньшую суммарную полосу пропускания, а продвинутая SS может перераспределять полученную от BS полосу. Такой алгоритм удобен для решения задач реального времени, когда требуется более быстрый отклик.

Опрос (polling) является процессом, с помощью которого базовая станция резервирует SS полосу. Это резервирование может быть для отдельной SS или группы станций. Резервирование для группы соединений и/или SS в действительности определяет информационный элемент (IE) соединения при запросе полосы. Заметим, что опрос осуществляется для соединений или для SS. Полоса всегда запрашивается на основе CID, а резервирование полосы осуществляется для соединения (режим GPC) или для SS (режим

GPSS).

Когда SS опрашиваются индивидуально, никакого сообщения не посылается, просто производится резервирование для SS в восходящем канале, достаточное для реагирования на запросы полосы. Если SS не нуждается в полосе, она возвращает байт 0xFF. Станции SS, работающие в режиме GPSS, при наличии активного UGS-соединения с достаточной полосой, индивидуально опрашиваться не будет, если только они не выставили бит PM (Poll Me) в заголовке пакета UGS-соединения. Это экономит полосу на опросе всех SS.

Если имеется недостаточная полоса пропускания для индивидуального опроса неактивных SS, некоторые SS могут опрашиваться в составе мультикаст-групп или с привлечением широковещательного опроса Определенные CID зарезервированы для мультикаст-групп и для широковещательных сообщений.

МАС-протокол поддерживает несколько дуплексных технологий. Выбор дуплексной техники может повлиять на определенные параметры уровня PHY, а также на перечень поддерживаемых возможностей. На МАС-уровне поддерживаются кадровые и бескадровые спецификации PHY. Для бескадрового режима PHY интервала диспетчеризации выбираются МАС. При бескадровой FDD PHY восходящий и нисходящий каналы размещаются на разных частотах, так что каждая SS может осуществлять прием и передачу одновременно. Оба эти канала не используют фиксированной длины кадров. В такой системе нисходящий канал находится всегда во включенном состоянии, и все SS слушают его. Трафик передается широковещательно, используя мультиплексирование по времени (TDM). В восходящем канале применяется режим мультиплексирования TDMA (Time Division Multiple Access).

Вкадровой (кластерной) системе FDD (Frequency Division Duplex) восходящий и нисходящий каналы размещаются на разных частотах, а нисходящие данные передаются в виде кластеров (bursts). Для обоих направлений обмена используются кадры фиксированной длины. Это помогает использовать разные типы модуляции. При этом могут применяться полнодуплексные и полудуплексные SS.

Врежиме TDD (Time Division Duplexing) восходящий и нисходящий каналы используют одну и ту же частоту. TDD-кадр имеет фиксированную длительность и содержат субкадры для восходящего и нисходящего каналов. Кадр делится на целое число физических доменов (PS-slots), которые помогают легко поделить полосу. Работа системы

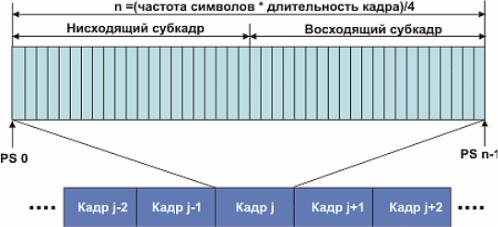

врежиме TDD и структура TDD-кадра показана на рис. 9.11.

Рис. 9.11. Структура TDD кадра

Синхронизация восходящего канала базируется эталонных временных метках восходящего канала, которые задаются счетчиком, инкрементируемым в 16 раз чаще, чем частота PS. Это позволяет часам SS быть хорошо синхронизованными с BS.

В случае бескадрового PHY сообщение привязки (DL-MAP) транслирует широковещательно временную метку всем SS. Эта метка BS используется для подстройки часов всех станций клиентов. После того как временная метка BS или SS достигает максимального значения 229-1, она принимает значение нуль и продолжает инкрементироваться.

Карта резервирования полосы восходящего канала использует в качестве модулей минидомены (minislot). Размер минидомена определяется как число физических доменов PHY PS и содержится в дескрипторе восходящего канала. Один минидомен содержит n PS, где n целое число из интервала 0-255.

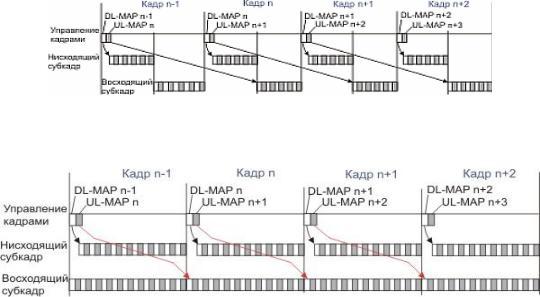

Информация в DL-MAP относится к текущему кадру, то есть к кадру, в котором она доставлена. Информация, доставляемая в UL-MAC, относится к временному интервалу, начинающемуся в момент резервирования (измеряется от начала поученного кадра и до конца последнего зарезервированного минидомена). Пустые IE указывают на паузы в передаче по восходящему каналу. Станции SS не могут осуществлять передачу в это время. Данный вид синхронизации используется как для TDD, так и для FDD. Вариант TDD показан на рис. 9.12, а вариант FDD на рис. 9.13.

Рис. 9.12. Максимальное время релевантности управляющей информации PHY и MAC

(TDD)

Рис. 9.13. Максимальное время релевантности управляющей информации

PHY и MAC (FDD)

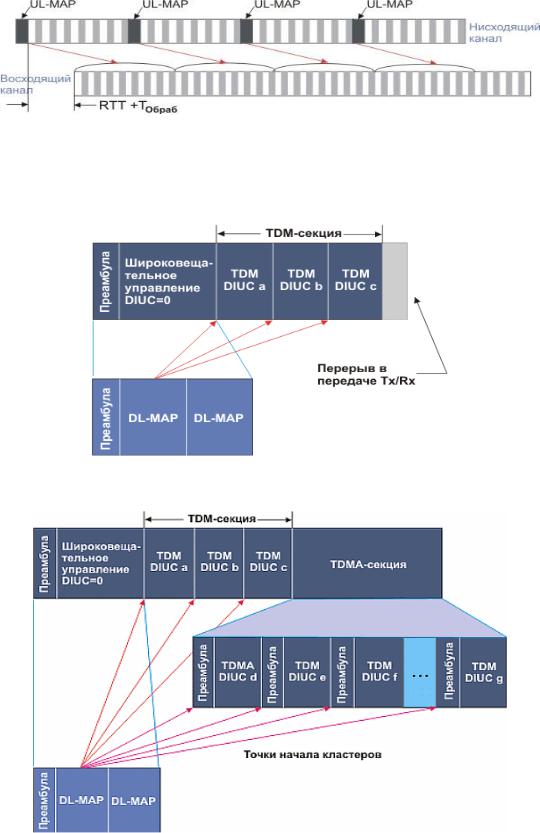

В бескадровых системах PHY DL-MAP содержит только временные метки восходящего канала и не определяет, какую информацию следует передавать. Все SS постоянно ищут нисходящий сигнал для любого сообщения, которое к ним адресовано. Сообщение UL-MAP содержит временную метку, которая указывает на первый минидомен, который определяет мэпинг. Задержка от конца UL-MAP до начала первого интервала в восходящем канале определенная таблицей соответствия, будет больше максимума RTT плюс время обработки, необходимое SS (см. рис. 9.14).

Рис. 9.14. Временная релевантность UL-MAP информации (бескадровое FDD)

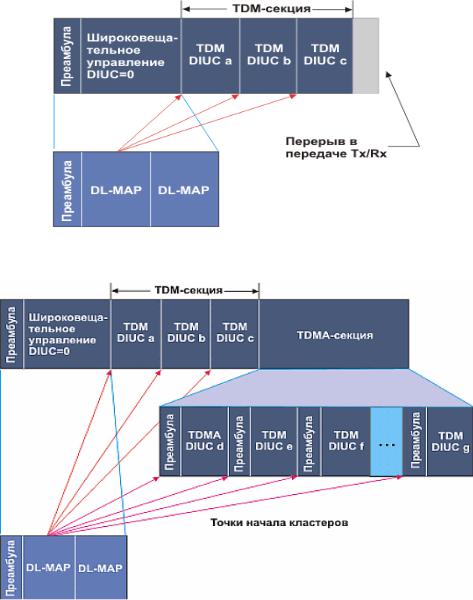

Структура субкадра нисходящего канала для TDD показана на рис. 9.15, то же для

FDD - на рис. 9.16.

Рис. 9.15. Структура субкадра нисходящего канала для TDD

Рис. 9.16. Структура субкадра нисходящего канала для FDD

Рис. 9.17. Структура субкадра нисходящего канала для TDD

Рис. 9.18. Структура субкадра нисходящего канала для FDD

Возможность передачи определяется наличием свободного минидомена, который может быть использован SS для передачи сообщений или данных. Число возможностей передачи связано с конкретным информационным элементом (IE), размером интервала и объемом передачи.

BS контролирует восходящий канал с помощью сообщений UL-MAP и определяет, какие из минидоменов являются объектами столкновений. Столкновения могут произойти в периоды установления соединения и при запросах, определяемых их IE. Потенциальные столкновения при запросах зависят от CID в соответствующих IE.

Когда SS имеет данные для передачи и хочет войти в процесс разрешения конфликтов, она устанавливает исходное значение ширины окна отсрочки равным отсрочке начала запроса в сообщении UCD. SS случайным образом выбирает число в пределах окна отсрочки. Это случайное число указывает на разрешенное число попыток передачи, которые SS должна пропустить до начала посылки. SS рассматривает только допустимые возможности передачи, которые определяются IE запроса в сообщениях ULMAP. Каждый IE может содержать много конфликтных возможностей передачи.
