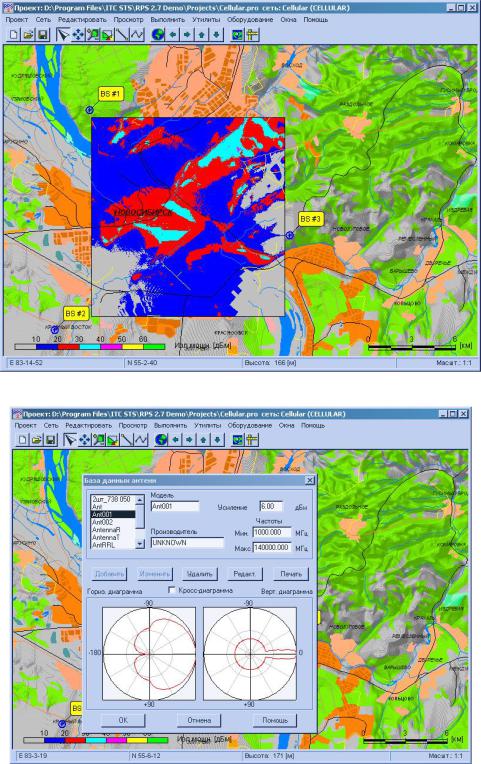

Рис. П1.4. Выбор антенн в базе данных программы

Балтика-РРЛ

Решаемые задачи:

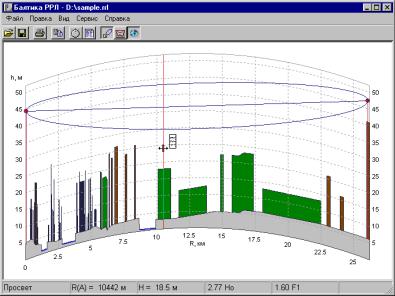

построение профиля трасс РРЛ;

расчет потерь распространения радиоволн;

расчет устойчивости связи;

оптимизация высоты подвеса антенн.

Пользовательский интерфейс обеспечивает:

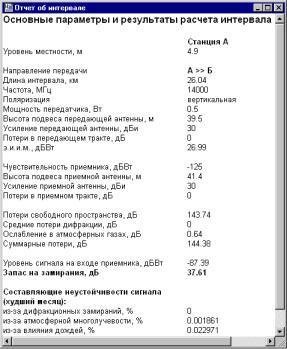

Рис. П1.6. Результаты расчетов

Расчеты основаны на рекомендациях МСЭ P.530-7, P.526-4, P.676-3, P.838 и "Методике расчета трасс аналоговых и цифровых РРЛ прямой видимости" (НИИР).

Проектирование и анализ радиосетей (ПИАР) версия 4.53

Технологии управления радиочастотным спектром включают в числе прочих следующие задачи:

o оценка электромагнитной обстановки (ЭМО) в местах предполагаемого размещения РЭС для обоснования решений о выделении полос, назначении радиочастот и принятия мер по повышению эффективности использования радиочастот, на основе оптимизации частотных присвоений, прогнозирования и измерения границ зон уверенного приема;

o анализ электромагнитной совместимости ЭМС РЭС (ВЧ устройств).

Для решения указанных задач в НПФ «ЯР» разработана система «Проектирование и анализа радиосетей» (ПИАР). Исходные данные для расчета ЭМО и ЭМС измеряются и прогнозируются по верифицированной методике, метрологически аттестованной в соответствии с ГОСТ Р8.563-96 (Свидетельство N 32/037-2002 от 19.03.2002 года), в связи с чем их достоверность гарантируется. В настоящее время ГИС ПИАР версии 4.53 находится в эксплуатации в 52 регионах России.

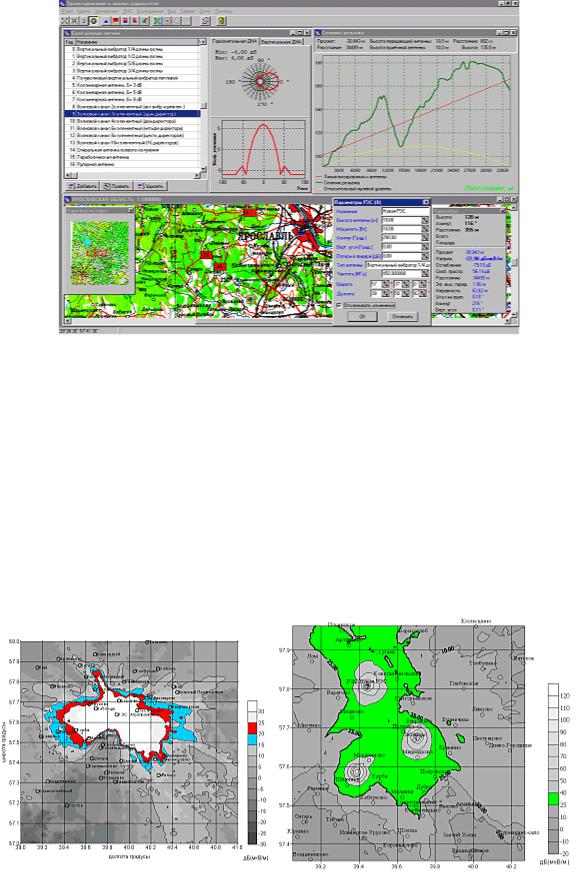

Рис. П1.7. Интерфейс программы ПИАР 4.53 ГИС ПИАР позволяет решать следующие основные задачи:

o производить анализ напряженности электромагнитных полей передатчиков, o выполнять расчет карт напряженности поля,

o строить зоны уверенного радиоприема и радиосвязи,

o рассчитывать количество населения в зоне уверенного приема,

oанализировать ЭМС РЭС.

Впакет поставки входит утилита для математической обработки множества зон покрытия, позволяющая, например, строить пересечения, объединения зон и многое другое. Кроме того, Заказчику поставляются заполненные справочники типов РЭС (более тысячи наименований), антенн и классов излучений. Данные справочники постоянно пополняются фильтруемыми из множества источников достоверными сведениями.

Хочется отметить тот факт, что это единственный производитель который предоставил демоверсию своей программы для ознакомления. Программа обладает удобным и понятным интерфейсом и позволяет выполнять все заявленные действия, в пределах доступных в демонстрационной версии.

DRRL версия 3.1

Программное обеспечение (ПО) DRRL версия 3.1 предназначено для автоматизации деятельности по проектированию цифровых радиорелейных линий (ЦРРЛ) и позволяет проводить расчеты качественных показателей ЦРРЛ в соответствии с рекомендациями Международного союза электросвязи (МСЭ).

При помощи программного обеспечения DRRL можно подобрать высоты подвеса антенн, характеристики антеннофидерного тракта линии, подобрать параметры или проверить пригодность того или иного типа оборудования для организации ЦРРЛ на заданном участке.

Расчет качественных показателей радиорелейной линии производится с учетом:

замираний, вызванных многолучевым распространением радиоволн;

замираний, вызванных влиянием субрефракции;

влияния осадков на устойчивость работы РРЛ;

ослабления сигнала в газах;

эффективности частотного и пространственного разнесенного приема;

внутрисистемных и внешних помех.

Ввод профиля интервала производится в табличной форме с удобным графическим интерфейсом, либо из любого текстового файла (опционально). Предусмотрен импорт высотных отметок профиля из таблиц MapInfo.

Принимая во внимание относительную сложность предмета, при создании данного программного обеспечения особое внимание уделялось простоте интерфейса пользователя, максимальной автоматизации вычислений, а также возможности получать отчеты о результатах вычислений в виде чертежей в соответствии с ГОСТ 21.101-97.

Необходимо отметить, что данное ПО, производимое в Новосибирске, наиболее популярно среди людей занимающихся непосредственным проектированием РРЛ. Но никакой демонстрационной версии фирма изготовитель в широкое пользование не предоставляет.

Цифровое радиорелейное оборудование в России.

Номенклатура продаваемых и производимых в России ЦРРС с кратким перечнем характеристик приведена в таблицах. Данные таблицы дают возможность оценить тенденции развития рынка ЦРРС в России.

ЦРРС зарубежных фирм, предлагаемые в России
