ВВЕДЕНИЕ
Графическая работа «Архитектурно-строительный чертеж здания» выполняется на листе формата А1 (594х841) . Основная надпись для архитектурно-строительных чертежей зданий представлена на рис.1.
|
|
|
|
|
185 |
|
|
|
|
|
20 |
20 |
15 |
10 |
70 |
|
50 |
|
|
5 |
|
|
|
|
ИГ 01. 07. 001. |
|
|
15 |
|
5 |
|
|
|
|
Строительное черчение |
|
15 10 |
||
х 5 = |
Консульт. Иванов |
|
2.10 |
|
|||||
|
2-эт. жилой дом |
Стадия Лист |
Листов |
||||||
Принял |
Иванов |
|
9.10 |
У |
1 |
1 |
|||
Студент |
Соколов |
|
5.10 |
||||||
11 |
|
|
|
|
План 1-го этажа |
|
СибАДИ |
|
15 |
|
|
|
|
Фасад 1- 7 Разрез 1-1 |
Сз - 07 - 25 |
||||
|
|
|
|
|
|
||||
|

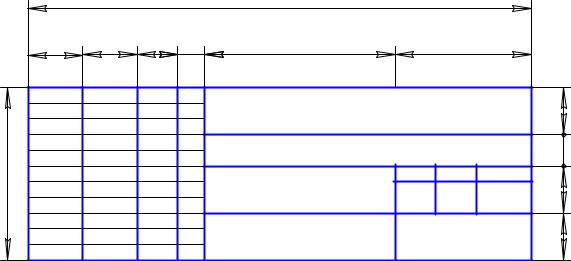

Рис. 1. Основная надпись для архитектурно-строительных |
|
|||||||
|
|
|
|
|
чертежей зданий |
|
|
|
|
В работе необходимо вычертить в масштабе 1:100 план 1 этажа, разрез 1-1, главный фасад, узел конструкции и представить таблицу экспликации помещений.
Цель настоящего учебно-методического пособия – познакомить студентов с основными конструктивными элементами зданий, правилами, особенностями и условностями выполнения архитектурностроительных чертежей зданий. Предложена последовательность выполнения данной графической работы, представлены примеры оформления плана, разреза и фасада здания, условные обозначения строительных материалов.
В связи с тем, что подробное изучение методов проектирования строительных объектов предусмотрено в специальных курсах, в работе даны такие схемы зданий, изображение и чтение чертежей которых не требует специальной подготовки.
6
1. ТИПЫ ЗДАНИЙ
Наземные строения, состоящие из помещений, предназначенных для жилья, культурно-бытовых, производственных и других целей, называются зданиями.
Здания по назначению делят на 3 группы: гражданские, промышленные и сельскохозяйственные.
В зависимости от количества этажей здания делят на высотные, повышенной этажности (свыше 9 этажей), многоэтажные (более 3 этажей), малоэтажные (до 3 этажей).
Этаж – это помещения, которые располагаются в задании на одном уровне. Высота этажа определяется расстоянием между уровнями полов данного и вышележащего этажей. Различают следующие виды этажей:
надземные – отметка пола не ниже отметки уровня земли;
цокольные – до половины высоты этажа ниже уровня отметки
земли;
подвальные – отметка пола помещения ниже уровня земли более чем на половину высоты этажа;
мансардные – этажи, размещенные внутри чердачного поме-
щения.
В зависимости от материала наружных стен здания подразделяют на каменные (из природных и искусственных камней) и деревянные (из бревен и брусьев).
Конструктивные схемы зданий:
каркасные: вертикальные несущие элементы – колонны, стойки, столбы;
бескаркасные: несущие элементы – наружные и внутренние
стены;
с неполным каркасом: несущие элементы – внутренние колонны, наружные стены.
2. КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ЗДАНИЯ
Основание – слой грунта, на который опирается фундамент и который воспринимает вес здания. Основания бывают естественные (грунт) и искусственные (сваи).
