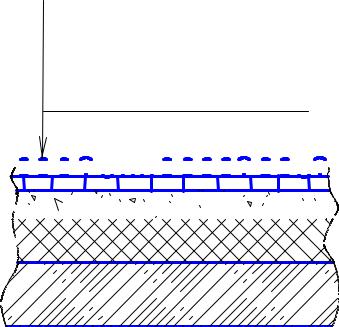

Выносные надписи к многослойным конструкциям с указанием толщины слоев помещают на так называемых «этажерках» в порядке расположения слоев в конструкции (рис. 6).
Защитный слой из гравия |
(1) |
|
|
|
Водоизоляционный ковер |
(2) |
|
|
|
Выравнивающий слой |
(3) |
|
|
|
Утеплитель плитный |
(4) |
|||
Железобетонные сб. плиты (5)
1
2
3
4
5
Рис. 6. Выносные надписи к многослойным конструкциям
Изображения: виды, разрезы, сечения. ГОСТ 2.305 – 68 ЕСКД с учетом требований ГОСТ 21.501 – 93 СПДС.
Изображения сооружений на строительных чертежах имеют свои названия: фасад, план, разрез.
На фасаде показывают видимые элементы здания. В зависимости от направления взгляда фасады бывают главные, дворовые, торцовые.
На плане показывают изображение, полученное при мысленном рассечении здания горизонтальной плоскостью. Планы бывают этажные, крыши, перекрытия, фундамента и.т.д.
На разрезе показывают изображение, полученное при мысленном рассечении здания вертикальной плоскостью.
13
5. ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ АРХИТЕКТУРНО-СТОИТЕЛЬНОГО ЧЕРТЕЖА ЗДАНИЯ
5.1. План первого этажа
Для плана первого этажа секущая плоскость проходит примерно на уровне 1/3 высоты этажа, чтобы в разрез попали и оконные и дверные проемы. План этажа здания дает представление о размерах и форме в горизонтальной плоскости, взаимном расположении отдельных помещений. На плане показывают оконные и дверные проемы, расположение стен, перегородок, колонн, санитарно-технического оборудования, подъемно-транспортного оборудования, лестниц, вентиляционных каналов и т.п. На плане изображают контуры элементов здания как попавшие в секущую плоскость, так и расположенные ниже нее.
Последовательность вычерчивания плана этажа:
1. Вычертить координационные оси продольные и поперечные (рис. 7) по размерам, указанным в задании.
Координационные оси вычерчиваются штрихпунктирной линией с длинными штрихами (до 30 мм). Толщина линии 0,3-0,4 мм. Допускается после обводки чертежа оставлять оси только в пересечении стен. Марки координационных осей проставляются в окружностях диаметром 12 мм. Номер шрифта для написания марки на один, два размера больше номера шрифта размерных чисел.
Б
А
1 2 3
Рис. 7. Пример расположения координационных осей
14
Поперечные координационные оси маркируются арабскими цифрами слева направо, начиная с цифры 1. Продольные координационные оси маркируются буквами русского алфавита снизу вверх, начиная с буквы А. Марки осей, обычно, ставят слева и снизу. Если расположение координационных осей на противоположных сторонах плана отличается, то оси маркируют на всех сторонах.
2. Вычертить толщину несущих стен (наружных и внутренних) и колонн тонкими линиями (толщиной 0,3-0,4 мм) в соответствии с толщиной стен и их привязкой к координационным осям, указанных в задании. Пример привязки несущих стен к координационным осям представлен на рис. 8.
Б
А
1 2 3

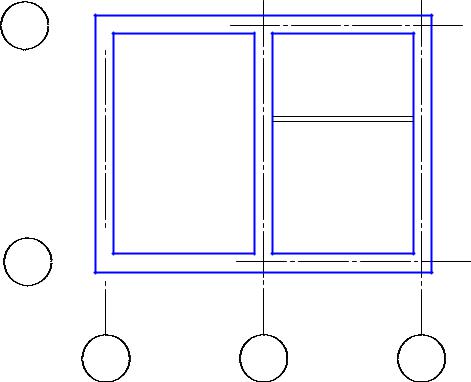

Рис. 8. Пример привязки несущих стен к координационным осям
В зданиях с несущими продольными и поперечными стенами привязка их к координационным осям осуществляется соответственно со следующими указаниями:
- в наружных несущих стенах координационная ось проходит от внутренней плоскости стен на расстоянии, равном половине толщины внутренней несущей стены. В кирпичных стенах это расстояние чаще всего принимают равным 200 мм или равным основному модулю, т.е. 100 мм;
15
-допускается проводить координационную ось по внутренней плоскости наружных стен, если элементы перекрытия не опираются на эту стену, или по наружной плоскости стены, если элементы перекрытия опираются на наружную стену по всей ее толщине:
-во внутренних несущих стенах геометрическая ось симметрии совмещается с координационной осью.
3. Вычертить условные изображения оконных и дверных проемов в наружных стенах по размерам, указанным в задании в спецификации окон и дверей. Расположение проемов оконных и дверных задано на схеме плана положением осевой линии и маркой окна и двери. В тексте задания указан тип проема (с четвертью или без четверти) и тип остекления окон (одинарное или двойное).
Четвертью называется выступ в верхних и боковых частях проемов с внешней стороны наружной кирпичной стены, уменьшающий продуваемость, облегчающий крепление оконных коробок.
На рис. 9,а указаны размеры четверти; на рис. 9,б оконный проем без четверти с одинарным и двойным стеклением; на рис. 9,в оконный проем с четвертью с одинарным и двойным стеклением; на рис. 9,г дверной проем без четверти: дверь однопольная и двупольная; на рис. 9,д – дверной проем с четвертью: дверь однопольная и двупольная.
б )
в )
г)
д)
а ) |
ширина окна |
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
120 |
|
|
|
|
65 |
|
||
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
При изображении двери в плане угол наклона полотна двери к плоскости стены принимается 30 .
Для внутренних несущих стен и
перегородок размещение дверных проемов выполнить самостоятельно. После вычерчивания оконных и дверных про-
емов простенки, попавшие в секущую
плоскость, обвести толстой линией
(0,8 мм).
4. Вычертить перегородки. Все
перегородки принять одной толщиной, указанной в задании. На схеме плана положение перегородок указано поло-
жением прямых сплошных линий, не
привязанных размерами.
Рис. 9. Условные изображения оконных и дверных проемов
16
При разработке плана этажа, перегородки разместить самостоятельно, соблюдая некоторые условия:
- перегородка не должна попасть на оконный или дверной про-
ем;
-выдержать симметрию помещений;
-выдержать одинаковые размеры помещений, если это, например, жилые комнаты в общежитии;
-возможность размещения санитарно-технического оборудования в санузлах.
5. Вычертить санитарно-техническое оборудование.
Санитарно-техни-ческое оборудование на плане здания вычерчивают в том же масштабе, что и план здания. Условные графические изображения
(ГОСТ 2786 -70), а также размеры наиболее часто встречающегося санитар- но-технического оборудования и кухонных плит
(ГОСТ 21.205 - 93) приве-
дены на рис. 10.
|
Ванна |
Унитаз |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
750 |
|
|
|
|
|
670 |
|
||
|
|
|
|
|
|
|
|
||||
|
|
700 - |
|
|
|
|
|
460 - |
|
||
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
1500 - 1700 - 1800 |
|
|
|
|
|
360 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Раковина |
|
|
|
|
Умывальник |
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
400 |
|
|
|
|
|
|
|
|
|
|
300 - 500 |
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
500 |
|
|
|
|
|
|
|
|
|
|
|
400 - 500 - 550 - 600 |
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Мойка кухонная |
|
|
|
|
Плита газовая |
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
400 - 600 |
|
|
|
|||
|
|
|
|
|
|
500 - 600 |
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
|
|
|
500 - 600 |
|
|
|
|
|
|
|
|
|
|
|
500 - 520 - 800 |
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рис. 10. Условные изображения санитарно-технического оборудования
6. Вычертить вентиляционные и дымовые каналы.
Для вентиляции кухни и санузла в стенах оставляют вертикальные каналы. Каждое из этих помещений должно иметь свой вентиляционный канал. На плане, изображенном в масштабе 1:50 или 1:100, указывают расположение вентиляционных и дымовых каналов.
