Фундамент – часть здания, которая находится в земле и на которую опираются стены и колонны. Верхняя часть фундамента называется обрез, нижняя – подошва фундамента. Фундаменты подразделяют на ленточные, расположенные под всеми несущими стенами здания; столбчатые – в виде отдельно стоящих столбов; сплошные и свайные.

Отмостка служит для отвода атмосферных вод от стен здания. Устраивается она вокруг здания шириной 700-1000 мм с уклоном 0,01

– 0,03 из асфальтобетона, бетона, щебня и др.

Цоколь – нижняя часть стены над фундаментом до уровня пола первого этажа. Цоколь зрительно придает зданию более устойчивый вид. Он выполняется из материалов повышенной прочности, влагоемкости и морозостойкости или облицовывается такими материалами.

Стены ограждают помещение от внешних температурных и атмосферных воздействий. Стены, на которые кроме собственного веса, передается нагрузка от перекрытия, крыши и т.п. называются несущими. Стены разделяют на наружные и внутренние. Материалом стен могут служить кирпич, бетон, дерево и т.п.

Перегородки разделяют помещения внутри здания в пределах одного этажа. Перегородки бывают деревянные, кирпичные, шлакобетонные, из гипсовых плит и другого материала.

Перекрытия разделяют здания по высоте на этажи или отделяют верхний этаж от чердака. Перекрытие над подвалом устраивают, как правило, из несгораемых материалов. Это перекрытие называют надподвальным. Основным материалом перекрытия является железобетон.

Полы – в зависимости от назначения помещения, могут иметь различную конструкцию (полы по лагам, по бетонному основанию). Верхний слой пола называют покрытием или чистым полом. Материалом для устройства полов служат цемент, керамические и пластмассовые плитки, доски, паркет, линолеум и т.п.

Крыши состоят из несущих и ограждающих частей. Несущая часть представляет собой конструктивные элементы, воспринимающие все нагрузки: стропила, фермы, железобетонные панели. Ограждающая часть крыши – это верхний водонепроницаемый слой, т.е. кровля и основание под нее. Крыши могут быть чердачные (скатные) и бесчердачные (совмещенные). Кровля устраивается из волокнистых асбестоцементных листов и других материалов.

8

Колонны являются элементом каркаса здания, изготавливаются из железобетона, металла, реже из других материалов.

Окна служат для освещения и проветривания помещений. Оконный блок, являющийся заполнением оконного проема, состоит из коробки, остекленных переплетов и подоконной доски. Оконные переплеты определяют тип окна. Оно может быть одно-, двух-, трехстворчатое или с балконной дверью. Типы и размеры окон приведены в ГОСТ 11214 – 86. Минимальная ширина одностворчатого окна 600 мм, двухстворчатые окна имеют ширину 900 мм, 1100 мм,

1300 мм. Окна могут быть с одинарным, двойным, а иногда даже с тройным остеклением. Оконные переплеты изготавливают из дерева, металла, пластмасс.

Двери служат для сообщения между помещениями. Дверной проем заполняется дверным блоком, состоящим из коробки и дверного полотна. По числу дверных полотен различают двери одно- и двупольные. По способу открывания двери можно разделить на открывающиеся в одну или в обе стороны, вращающиеся, складные, откатные и подъемные. Дверные полотна могут быть глухими, остекленными. Типы и габаритные размеры деревянных наружных дверей для жилых и общественных зданий приведены в ГОСТ 24698 – 81, внутренних – в ГОСТ 6629 – 88.

Лестницы являются средством сообщения между этажами. Они расположены в помещении, которое называется лестничной клеткой. Состоят лестницы из лестничных маршей и площадок. Основным материалом является железобетон.

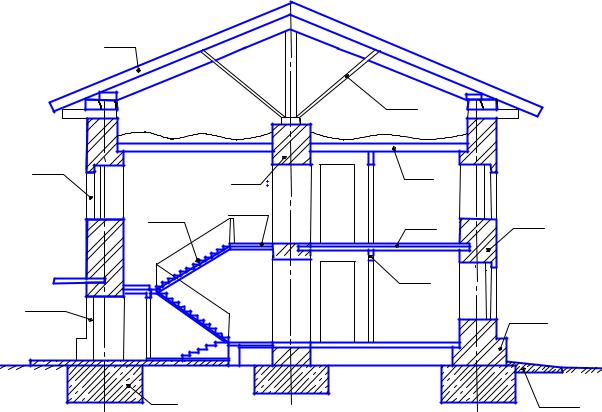

На рис. 2 показаны основные конструктивные элементы гражданского здания с несущими стенами.

3. ОСОБЕННОСТИ ВЫПОЛНЕНИЯ АРХИТЕКТУРНО - СТРОИТЕЛЬНЫХ ЧЕРТЕЖЕЙ ЗДАНИЯ

Строительству любого здания предшествует разработка проект- но-сметной документации. Проектирование может осуществляться в одну стадию (рабочий проект) или в две стадии (проект и рабочая документация). Несложные объекты обычно проектируют в одну стадию.

9

В строительстве используется модульная координация размеров, что является основой стандартизации в проектировании и производстве строительных изделий и конструкций. Все размеры планировочных и конструктивных элементов зданий должны быть кратны определенной величине – модулю. Основной модуль 100 мм (М). Укрупненные модули для назначения шага элементов здания: 6000 (6,0 М), 3000 (3,0 М), 1500, 1200, 600, 300. Дробные модули для на-

значения конструктивных размеров сечений, колонн, балок, плит,

швов: 50 (1/2 М), 20 (1/5 М), 10, 5, 2, 1.

10

4. ПРАВИЛА ГРАФИЧЕСКОГО ОФОРМЛЕНИЯ СТРОИТЕЛЬНЫХ ЧЕРТЕЖЕЙ

Форматы, используемые в строительном черчении, должны соответствовать ГОСТ 2.301 – 68 ЕСКД.

Масштабы для архитектурно-строительных чертежей зданий соответствуют ГОСТ 2.302 – 68 ЕСКД.

Согласно указаниям ГОСТ 21.101 – 97 СПДС масштаб на архи- тектурно-строительных чертежах не указывается, за исключением чертежей изделий.

Линии. Толщины линий на строительных чертежах назначают, руководствуясь требованиями ГОСТ 2.303 – 68 ЕСКД, кроме случаев, специально оговоренных в соответствующих ГОСТах СПДС.

На строительных чертежах основной сплошной линией обводят только несущие элементы, попавшие в секущую плоскость. Остальные контуры обводят линиями в два раза тоньше, размерные и выносные линии в три раза тоньше основной. Толщину основной линии принимают 0,8 – 1 мм. Самая толстая линия на строительных чертежах – линия поверхности земли – 1 мм.

Нанесение размеров. ГОСТ 2.307 68 ЕСКД с учетом требований ГОСТ 21.501 – 93 СПДС.

Размеры на строительных чертежах, как правило, наносят в виде замкнутой цепочки.

Размерные линии ограничивают засечками (рис. 3,а), кроме размеров радиусов и диаметров. Направление засечек справа налево, сверху вниз (рис. 3,а, в). Выносная линия выступает за размерную на

1-5 мм.

При недостатке места для засечек допускается заменять их точками

(рис. 3,б).

а) б) в)

45

1-3

Рис. 3. Изображение размерных линий на строительных чертежах

11

Расстояние от контура чертежа до первой размерной линии рекомендуется принимать не менее 10 мм, между соседними параллельными линиями не менее 7 мм.

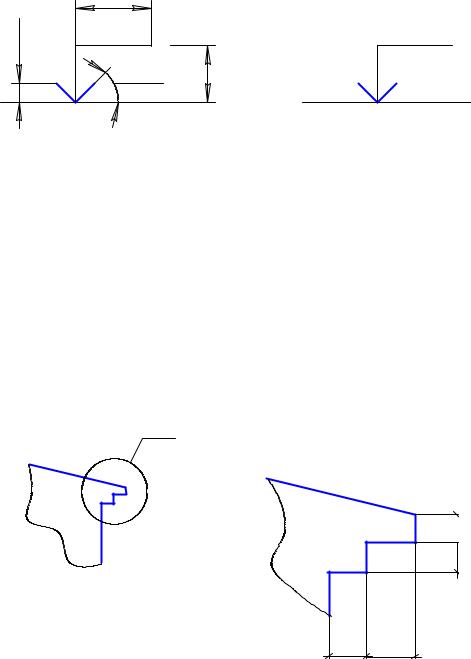

Для обозначения отметок уровней используют знак, показанный на рис. 4,а.

Линейные размеры указывают в миллиметрах, отметки уровней в метрах с точностью до 1 мм. Перед отметкой уровня ставится знак

«+» или « » (рис. 4,б).

Размеры на строительных чертежах разрешается повторять. Выносные элементы на строительных чертежах оформляют в

соответствии с ГОСТ 2.305 – 68 ЕСКД.

Изображения узлов, которые необходимо выполнить в более крупном масштабе, отмечают на чертеже окружностью (рис. 5).

1 1( 5:1)

80 80

80 100

Рис. 5. Изображение выносного элемента
