Материал: 7-7

где =1933 кг- масса сухой конструкции;

- масса топлива в рассматриваемый момент времени;

m=11483,3 кг - масса ЛА в рассматриваемый момент времени;

Тогда получаем:

Н.

Суммируя эпюры и , получим значение:

Н.

Н.

.

По эпюре значение Н.

;

Н.

По эпюре ,

;

Погрешность построения эпюр и , как видно из эпюр, равны нулю, следовательно:

– площадь основания цилиндрического участка 1-5.

Н,

где – удлинение цилиндрического участка 7-12,

– площадь основания цилиндрического участка 7-12.

Полная нормальная аэродинамическая сила:

Нормальная перегрузка в этом случае:

Угловое ускорение можно найти из уравнения вращательного движения летательного аппарата вокруг оси z

,

где – момент всех внешних сил;

кгм² – массовый момент инерции летательного аппарата относительно оси z.

Момент всех внешних сил определяется по формуле:

,

где м – расстояние от носка до центра масс летательного аппарата для расчётного момента времени;

= 12,4 м – координата точки приложения тяги двигательной установки;

– координата точки приложения равнодействующей нормальной аэродинамической силы.

Координата точки приложения равнодействующей нормальной аэродинамической силы определяется по формуле:

где – координата центра давления i-го конического участка от носка аппарата;

где – координата центра давления i-го цилиндрического участка от носка аппарата.

м;

м;

м;

м,

где м – длина участка 0-1,

= 3,77 м – длина участка 1-5,

= 1,8 м – длина участка 5-7,

= 5,29 м – длина участка 7-12,

м, м – радиусы оснований конусов.

Получаем координату приложения :

_{Момент внешних сил}

Угловое ускорение:

Значения эпюр M и Q по длине летательного аппарата находим с помощью программы QM.exe. Распечатка результатов работы программы приведена на странице 18. Эпюры представлены на рисунке 1.9 и рисунке 1.10.

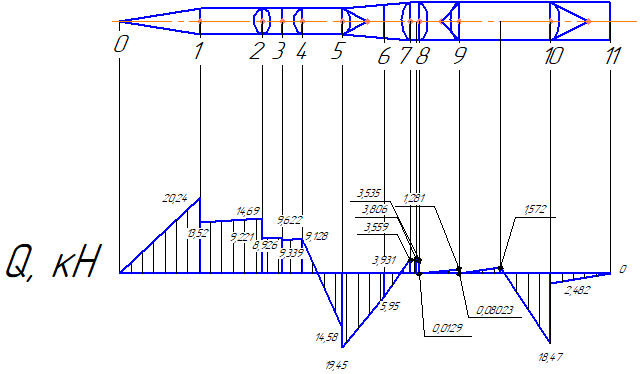

Рисунок 1.9 — Эпюра перерезывающей силы Q

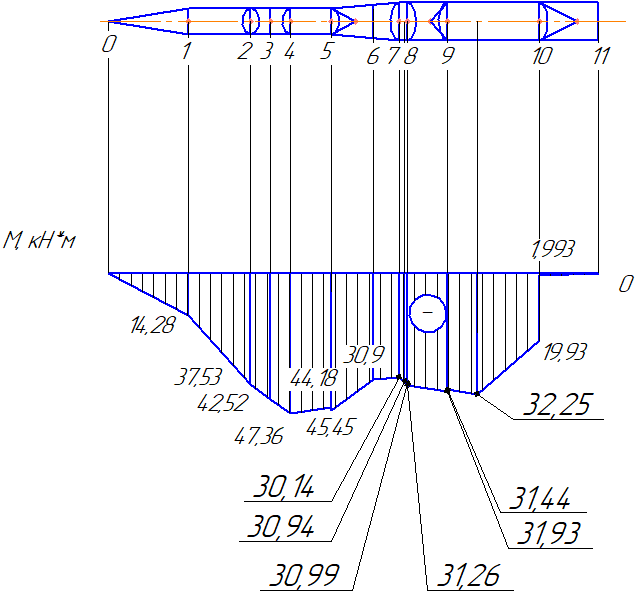

Рисунок 1.10 — Эпюра изгибающего момента М

Suhov

KУPCOBOЙ ПPOEKT ПO PACЧETУ

Л.A. HA ПPOЧHOCTЬ

PACЧET HAГPУЗOK

ЗHAЧEHИE CEKУHДЫ ПOЛETA 56.00000

CKOPOCTЬ ПOЛETA, M/C 600.0000

CKOPOCTЬ BETPA, M/C 60.00000

УГOЛ OTKЛOHEHИЯ TЯГИ, ГPAД 4.800000

ПЛOTHOCTЬ BOЗДУXA, KГ/M**3 .4000000

ЧИCЛO MAXA 2.004000

ЗHAЧEHИE ПEPEPEЗЫB. CИЛЫ, KH .0000000

ИЗГИБAЮЩИЙ MOMEHT, KH*M .0000000

KOHTPOЛЬHOE CEЧEHИE 0

HOMEP BAPИAHTA 7

MACCA ЛETATEЛЬHOГO AППAPATA, KГ 11483.260

KOOPДИHATA ЦEHTPA MACC, M 8.770

MACCOBЫЙ MOMEHT ИHEPЦИИ, KГ*M**2 9.8636E+04

ПOПEPEЧHAЯ AЭPOДИHAMИЧECKAЯ CИЛA, KH 58.59

KOOPДИHATA ЦEHTPA ДABЛEHИЯ, M 5.200

ПOПEPEЧHAЯ ПEPEГPУЗKA .6852

УГЛOBOE УCKOPEHИE, 1 / C**2 1.4366

**********************************************************************************************

* * * * *

* * * ПEPEPEЗЫBAЮЩAЯ CИЛA Q, KH * ИЗГИБAЮЩИЙ MOMEHT M, KH*M *

* HOMEPA * ДЛИHA * * *

* CEЧ. * УЧ.,M * CЛEBA * B CEPEДИHE* CПPABA * CЛEBA * B CEPEДИHE* CПPABA *

2 Расчет шпангоута

2.1 Графическое изображение расчетной схемы

В данной части курсовой работы рассмотрен шпангоут, нагруженный двумя радиальными силами (), тремя касательными силами () и двумя изгибающими моментами (.

Схема нагружения изображена на рисунке 2.1. Значения нагрузок приведены в таблице 2.

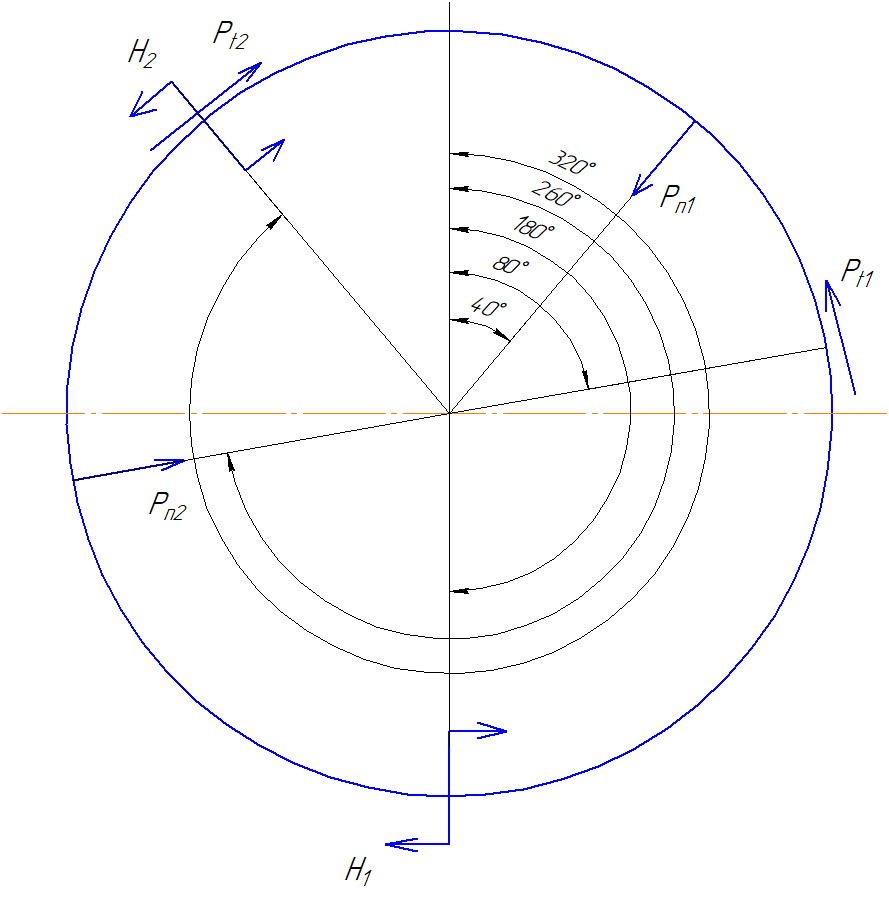

Рисунок 2.1 — Схема нагружения шпангоута

Таблица 2 — Исходные данные

Радиус шпангоута:

Расстояние между шпангоутами:

Толщина обшивки:

Коэффициент безопасности:

Материал шпангоута Д16АТ имеет следующие характеристики:

* * * * * * * * *

**********************************************************************************************

* * * * * * * * *

* 0, 1 * 2.120E+00 * 0.000E+00 * 5.045E+00 * 2.024E+01 * 0.000E+00 *-1.777E+00 *-1.428E+01 *

* 1, 2 * 1.650E+00 * 1.352E+01 * 1.409E+01 * 1.469E+01 *-1.428E+01 *-2.566E+01 *-3.753E+01 *

* 2, 3 * 5.300E-01 * 9.221E+00 * 9.420E+00 * 9.622E+00 *-3.753E+01 *-4.000E+01 *-4.252E+01 *

* 3, 4 * 5.300E-01 * 8.926E+00 * 9.131E+00 * 9.339E+00 *-4.252E+01 *-4.491E+01 *-4.736E+01 *

* 4, 5 * 1.060E+00 * 9.128E+00 *-3.135E+00 *-1.458E+01 *-4.736E+01 *-4.891E+01 *-4.418E+01 *

* 5, 6 * 1.120E+00 *-1.945E+01 *-1.313E+01 *-5.950E+00 *-4.545E+01 *-3.628E+01 *-3.090E+01 *

* 6, 7 * 6.800E-01 *-5.950E+00 *-1.169E+00 * 3.931E+00 *-3.090E+01 *-2.968E+01 *-3.014E+01 *

* 7, 8 * 2.163E-01 * 3.559E+00 * 3.682E+00 * 3.806E+00 *-3.014E+01 *-3.053E+01 *-3.094E+01 *

* 8, 9 * 1.370E-02 * 3.806E+00 * 3.670E+00 * 3.535E+00 *-3.094E+01 *-3.096E+01 *-3.099E+01 *

* 9,10 * 1.050E+00 * 1.290E-02 * 6.334E-01 * 1.281E+00 *-3.126E+01 *-3.143E+01 *-3.193E+01 *

* 10,11 * 1.102E+00 *-8.023E-02 * 7.383E-01 * 1.572E+00 *-3.144E+01 *-3.162E+01 *-3.225E+01 *

* 11,12 * 1.328E+00 * 1.572E+00 *-9.811E+00 *-1.847E+01 *-3.225E+01 *-2.937E+01 *-1.983E+01 *

* 12,13 * 1.580E+00 *-2.482E+00 *-1.272E+00 *-4.929E-06 *-1.993E+00 *-5.065E-01 * 5.721E-05 *

* * * * * * * * *

**********************************************************************************************
