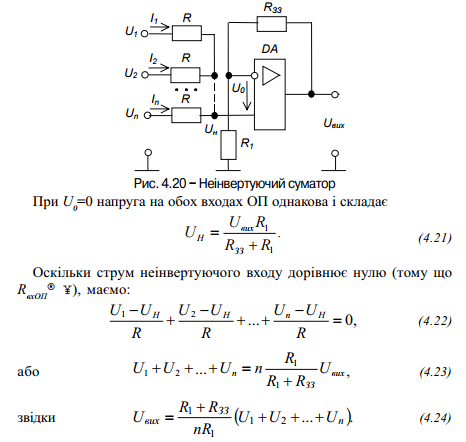

7.Неінвертувальний суматор на ОП.

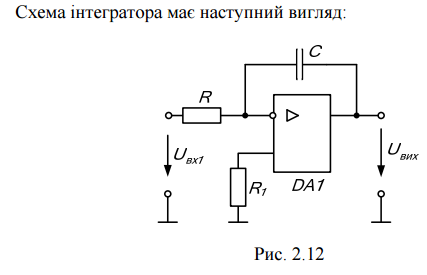

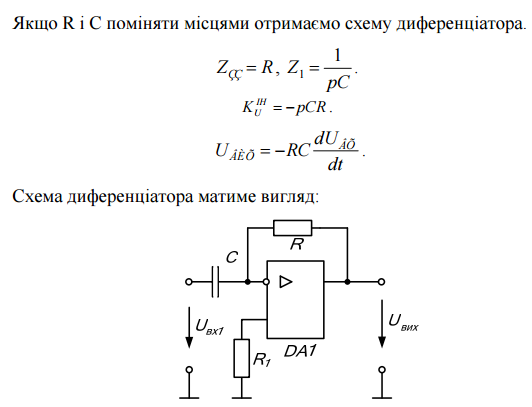

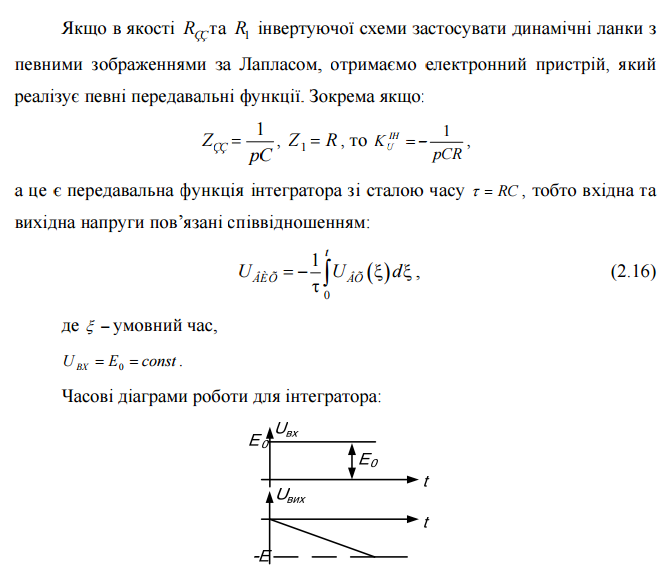

8. Інтегратори на ОП. Диференціатор на основі ОП.

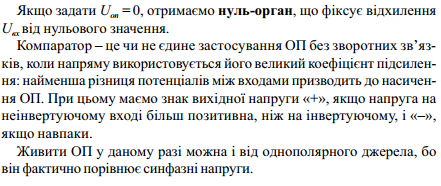

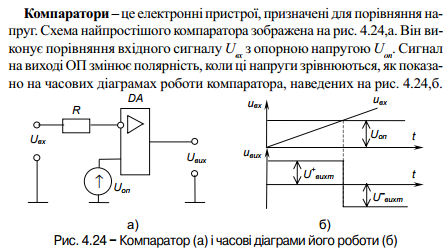

9. Компаратори на основі ОП.

10. Активні фільтри на ОП. Класифікація активних фільтрів. Фільтри низьких частот.

Акти́вний фі́льтр — один з видів аналогових електронних фільтрів, в якому присутній один або декілька активних компонентів, наприклад транзистор або операційний підсилювач.

У активних фільтрах використовується принцип відділення елементів фільтру від решти електронних компонентів схеми. Часто буває необхідно, щоб вони не впливали на роботу фільтру.

Існує декілька різних типів активних фільтрів, деякі з яких також мають і пасивну форму:

• Фільтр високих частот — не пропускає частоти нижче за частоту зрізу.

• Фільтр низьких частот —не пропускає частоти вище за частоту зрізу.

• Смуговий фільтр — не пропускає частоти вище і нижче за деяку смугу.

• Режекторний фільтр — не пропускає певну обмежену смугу частот.

Активні фільтри мають наступні переваги:

1. Забезпечують високий вхідний опір, тому не погіршують експлуатаційні дані схеми.

2. Покращують розв'язку. Оскільки перебудовувані секції фільтру не пов'язані між собою.

3. Підсилюють сигнал.

4. Котушки індуктивності в них можуть бути замінені конденсаторами. Особливо в схемах на ОП. Конденсатори зазвичай менш дороги і більш доступні.

Фі́льтр ни́зьких часто́т — фільтр, який пропускає низькі частоти, та послаблює частоти, розташовані вище частоти відсікання фільтру.

На малюнку зображена схема фільтру на основі RC-ланцюга, який відсікає високочастотні коливання. Реактивний опір конденсатора зменшується з частотою, а отже конденсатор пропускає тільки високочастотні сигнали, й тим краще, чим вища частота. У результаті на високих частотах конденсатор шунтує сигнал. На виході такого чотириполюсника залишиться лише сигнал низької частоти.

Характерна частота RC фільтру:

.
