но связанных с полем волновода щелях. Излучает составляющая тока jx. В обоих случаях возбуждение всех щелей синфазное, так как во втором случае следует учесть дополнительный фазовый сдвиг на π за счет размещения щелей по разные стороны от осевой линии. Поэтому у обеих решеток направление максимума излучения нормально к широкой стенке волновода.

Нормированные входные сопротивления и проводимости этих реше-

Для того чтобы в возбуждающем волноводе установился режим бегущих волн, должно выполняться условие полного согласования

Его выполнения на резонансной частоте добиваются посредством подбора требуемых значений R1 и G1 по формулам (5.25), (5.26).

КНД волноводно-щелевых антенных решеток оценивается по формуле

большого шага решётки, равного λв, в видимой области присутствуют дифракционные максимумы. Для их устранения поступают следующим образом: берут две параллельных синфазно запитанных решётки, сдвинутых в осевом направлении друг относительно друга на λв 2 . Это уменьшает в два раза шаг решётки и вытесняет дифракционные максимумы в область мнимых углов. Полоса пропускания у синфазных резонансных ВЩАР, как и у всех резонансных систем, составляет несколько процентов.

Чтобы увеличить полосу пропускания решётки, применяют несинфазные (нерезонансные) ВЩАР бегущей волны. Нерезонансные ВЩАР от резонансных отличаются тем, что волновод нагружается на свободном конце на согласованную (поглощающую) нагрузку. В отсутствии щелей в волноводе устанавливается режим бегущей волны. Щели располагаются на таком расстоянии d одна от другой, которое обеспечивает фазовый набег между двумя соседними щелями, соответствующей бегущей волне, т.е.

для синфазно связанных щелей,

ΔΦ = 2πd / λв ± π для переменнофазно связанных щелей.

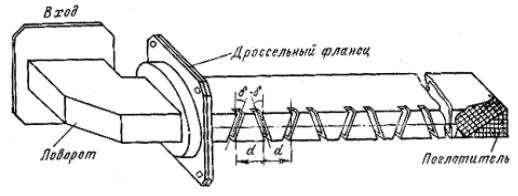

Пример ВЩАР из наклонных щелей в узкой стенке волновода показан на рис. 5.9. Щели поочередно наклонены в разные стороны, что обеспечивает их переменнофазное возбуждение. Связь щелей с волноводом подбирается такой, чтобы до поглотителя дошло бы не более 20% мощности, тогда КПД антенны будет не менее 80%. Положение максимума излучения, как у ЛНС с бегущей волной, равно

136

Рис. 5.9. Нерезонансная волноводная щелевая антенная решётка

Поскольку расстояние между щелями для большинства сечений отличаются от λв 2 , отражения от отдельных щелей значительно компенсируют друг друга и режим бегущей волны сохраняется в более широкой полосе частот по сравнению с резонансной решёткой. Когда d = λв 2 , отражения от щелей суммируются, КСВ возрастает и излучение резко падает.

В расчетах характеристик излучения предполагают геометрию щелей и расстояния между ними одинаковыми, а амплитудное распределение берут постоянным. Тогда нормированный множитель направленности решетки в продольной плоскости будет определяться формулой (2.29). Чтобы получить ДН решетки, необходимо эту функцию согласно принципу перемножения диаграмм умножить на ДН одиночной полуволновой щели в плоском экране, которая в этой плоскости для продольной щели определяется формулой

Основные достоинства ВЩАР – в отсутствии выступающих частей и компактности распределительной системы, а также в возможности легкой реализации нужных амплитудных распределений путем регулирования связи щелей с волноводом. Компактность и возможность выполнения щелевых антенн заподлицо с металлической обшивкой делают их весьма удобными для размещения на летательных аппаратах. Недостатком может являться их узкополосность.

5.4. Фазированные антенные решётки

Фазированные антенные решётки (ФАР) представляют собой системы излучателей, фазы возбуждающих токов в которых подобраны так, чтобы в заданном направлении получить остронаправленное излучение. Реализация линейных фазовых распределений возбуждения в них осуществляется путем

137

разбиения раскрыва на большое число отдельных излучателей с независимым управлением фазой возбуждения каждого из них. Посредством изменения фаз возбуждающих токов главный лепесток амплитудной ДН антенной решетки перемещают (сканируют) в пространстве по определенному закону, причем этот процесс возможен как в передающем, так и в приемном режимах работы решётки.

В качестве элементов ФАР применяют слабонаправленные и направленные антенны с различными частотными свойствами и поляризацией излучения. Это могут быть вибраторы, спиральные, логопериодические, диэлектрические стержневые, щелевые, рупорные антенны и другие. Часто элементы ФАР, включая схемы питания, выполняют по печатной технологии. Ширина ДН излучателя в решётке должна быть не менее сектора сканирования луча.

Классификация и типы ФАР

Классификацию антенных решёток проводят в зависимости от расположения излучателей в пространстве, размещения их в решётке, шага решётки, способа возбуждения и сканирования, а также типа применяемого излучателя. Различают линейные, криволинейные, плоские, цилиндрические, конические и сферические ФАР.

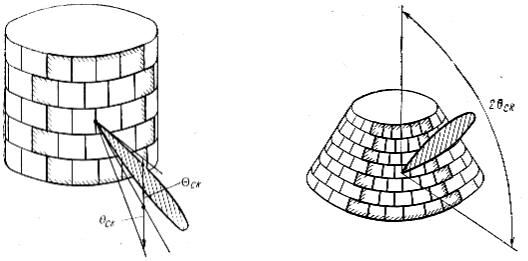

Цилиндрические и конические ФАР (рис. 5.10 и 5.11) предназначены для кругового сканирования в плоскости основания. Максимальное значение КУ они имеют в направлении нормали к поверхности. Сферические ФАР (рис. 5.12) предназначены для полусферического обзора пространства. По сравнению с другими конформными ФАР они обладают наибольшим КУ и минимальным его изменением при сканировании, которое осуществляется во всей сфере конформным перемещением излучающей области. Форма и размеры этой области определяются требуемой формой и шириной главного лепестка ДН. Недостатком сферической ФАР является ее высокая стоимость, связанная с большим числом излучающих элементов ( N ≈ 10 4...105 ).

138

Рис. 5.12. Сферическая ФАР

В зависимости от расположения излучателей в пространстве принято выделять выпуклые антенные решетки, к которым кроме конических, цилиндрических и сферических относятся также ФАР, размещаемые на выпуклой поверхности объекта, например летательного аппарата. Последние называют еще конформными, подчеркивая связь между характеристиками сканирования и размещением излучателей в пространстве. Конформные ФАР обеспечивают конформное сканирование (сканирование без изменения параметров ДН) в широком угловом секторе или во всей полусфере. Это достигается перемещением излучающей области по поверхности ФАР посредством коммутации питания излучателей, причем форма, размеры и АФР в пределах излучающей области остаются неизменными; изменяется только направление главного максимума.

Плоские ФАР имеют ограниченный сектор сканирования, не превышающий ±(40...50°), и являются узкополосными. Широкоугольное электрическое сканирование, в том числе и круговой обзор, при работе в широкой полосе частот можно обеспечить, перейдя от плоских решёток к выпуклым. Расширить сектор сканирования плоских решёток также можно, применяя гибридные ФАР. Гибридными ФАР называют электрические сканирующие устройства, включающие ФАР в качестве облучателя и пассивную неуправляемую фокусирующую систему, – зеркальную или линзовую.

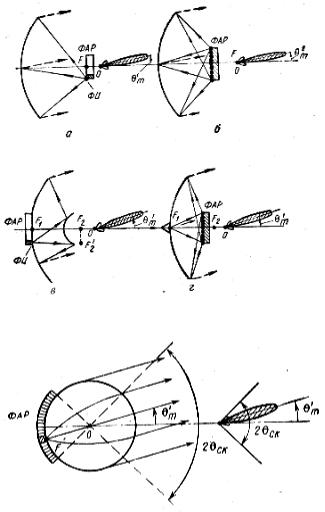

Гибридные ФАР зеркального типа строят по однозеркальной (рис. 5.13, а, б) и двухзеркальной (рис. 5.13, в, г) схемам, в которых ФАР используется в качестве облучателя. Если она располагается в фокальной плоскости зеркала (рис. 5.13, а, в), то её фазовый центр при сканировании смещается из фокуса посредством электрических коммутаторов. Элементы ФАР в этом варианте включаются поочередно, что ограничивает мощность излучения решётки. Другой вариант (рис. 5.13, б, г) предполагает расположение ФАР вне фокальной плоскости и одновременную работу всех ее элементов для создания необходимой формы АФР в апертуре зеркала, а это повышает мощность излучения. Гибридные ФАР зеркального типа имеют небольшое число (порядка сотни) элементов, что уменьшает их стоимость. Однако они позволяют осуществлять сканирование в сравнительно небольшом угловом секторе

(10…20) 2θ0,5 .

139

Рис.5.13. Гибридные ФАР зеркального типа

Рис. 5.14. Гибридная ФАР с линзой Люнеберга

Гибридная дуговая или вогнутая ФАР с линзой Люнеберга (рис. 5.14) обеспечивает неискаженное (конформное) сканирование в значительно более широком (по сравнению с зеркальными системами) плоском или пространственном секторах.

Сканирование во всей полусфере может обеспечить плоская ФАР с куполообразной линзой (рис. 5.15). Антенна состоит из плоской ФАР, скани-

рующей в секторе θ ск ≤ 60O (от нормали к решётке) и куполообразной линзы сферической формы с переменным коэффициентом преломления, находящейся в ближней зоне ФАР. Для обеспечения фокусировки на плоской ФАР должно быть создано нелинейное фазовое распределение.
