Равномерно распределенная погонная нагрузка

qн Wmэкв B C f ,

qотс Wmэкв B C f .

Рис.7

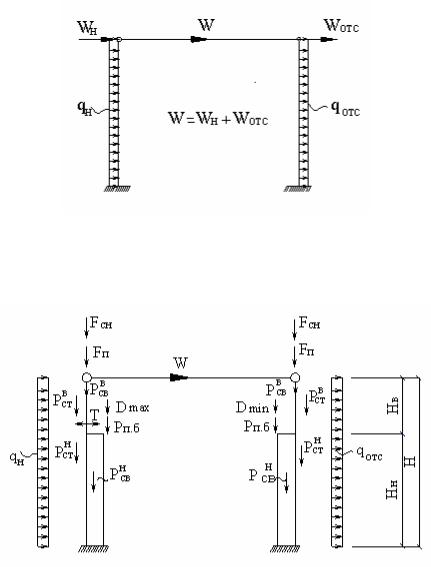

Расчетная схема (статически неопределимая).

Рис.8

18

Ригель считается абсолютно жестким.

Рис.9

Основная система метода перемещений (одно неизвестное) − на рис.9; нагрузка не показана; I и II − номера расчетных сечений.

3. ОПРЕДЕЛЕНИЕ УСИЛИЙ В СТОЙКАХ

п Jв Jн;

Hв Н ;

Jв bк hв3 12;

Jн bк h3н 12.

3.1. Постоянная нагрузка

Предпосылка (в учебных целях) − нагрузка от собственного веса колонны, стен и подкрановых балок приложена по оси колонны.

3.1.1.Нагрузка от покрытия Fп (симметричное воздействие на раму)

[1],(табл.П.1.1), y 0 Hв ; в формулу определения Rв подставляется aв со своим знаком – слева от собственной оси (-); справа (+).

Например:

19

Рис.10

e hн hв .

2 2

Направление и знак величины Rв:← (+); → (−);

Rв Fп (k1 aв k1 e). H

Правило знаков для М:

Скачок эп. М на величину

Fп e позволяет получить значение

М Iн.







Значения без учета знака:



ав= 40

мм – при hв = 38

см при привязке “0” ;

ав= 50

мм – при hв = 40

см;

см. п. 2.1

ав= 100 мм – при hв= 60 см – привязка “250”.

20

MI Fп aв Rв Hв ;

MII Fп aн Rв H ; NI NII Fп.

Здесь и далее для определения моментов учитывается только направление векторов сил, абсолютное значение расстояний и правило знаков.

3.1.2.Нагрузка от стен, собственного веса, подкрановых балок

MI = MII=0;

NI Fсвв Fcmв ;

NII NI Fсвн Fстн Fпб .

3.1.3. Суммарная от постоянной нагрузки

MI =∑MI ;

MII=∑ MII;

NI=∑NI;

NII=∑ NII.

3.2.Временная нагрузка

3.2.1.Снеговая нагрузка Fсн

Изгибающие усилия от покрытия умножаются на коэффициент

Fсн/Fп:

MI = ……

NI= NII=Fсн

MII=……

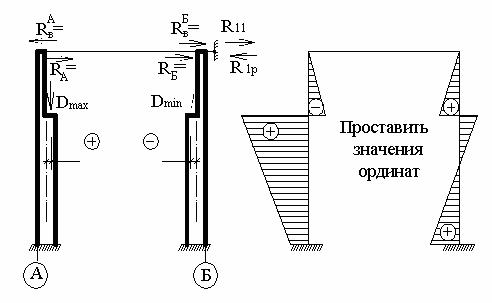

3.2.2. Крановая вертикальная нагрузка : DmaxA ,DmaxБ

Загружение −DmaxA [1],(табл.П.1.2); y = 1 Hн ;

21

ан ан

Рис.11





RА

k

2



Dmax aн

;

RБ k

2



Dmin aн

;





в







H

в



H





















R

RА

R

Б − со своими знаками;









1p

в

в





















R11 – реакция в дополнительной связи от перемещения.



















R11 R1p,

























RА RБ R11 /2.











Стойка А











Стойка Б

MI (RвA RА) Hв;





MI (RБв RБ) Нв;

NI 0;















NI 0;









M II

RвA RА H Dmax aн;

MII (RБв RБ) H Dmin ан;

NII Dmax .













NII Dmin.









Данные заносим в табл. 6 в графу DmaxA – со стойки А, а в графу

DmaxБ –со стойки Б с обратным знаком моментов, так как рассматривается только стойка А.

3.2.3. Крановая горизонтальная нагрузка ТА ,ТБ

22
