Таблица Ж3 – Расстояния lсв, м, от центра стрелочного перевода до одиночного карликового светофора (с одной головкой) (Еmin=4,2 м).

		Схемы укладки стрелочных переводов
Междупутье
Е, м

		Марка крестовины стрелочного перевода
		1/11				1/9
		Радиус закрестовинной кривой, м
	300	400	500	200	250		300	400
4,2	70	-	-	59	-		-	-
4,3	63	-	-	54	-		-	-
4,4	57	-	-	47	-		-	-
4,5	57	-	-	47	-		-	-
4,6	57	-	-	47	-		-	-
4,7	57	-	-	47	-		-	-
4,8	57	-	-	47	-		-	-
4,9	57	57	57	47	47		47	-
5,0	57	57	57	47	47		47	-
5,1-5,2	51	57	57	47	47		47	-
5,3	51	57	57	47	47		47	47
5,4	51	51	57	47	47		47	47
5,5	51	51	57	47	47		47	47
5,6-5,8	51	51	51	47	47		47	47
5,9-6,0	51	51	51	47	47		47	47
6,1	51	51	51	41	47		47	47
6,2	51	51	51	41	47		47	47
6,3	51	51	51	41	47		47	47
6,4	51	51	51	41	41		47	47
6,5	51	51	51	41	41		47	47
6,6-6,7	51	51	51	41	41		41	47
6,8-6,9	51	51	51	41	41		41	47
7.0	51	51	51	41	41		41	47
7.1-7.4	51	51	51	41	41		41	41
7,5 и более	51	51	51	41	41		41	41

Таблица Ж4 – Расстояния lсв , м, от центра стрелочного перевода до сдвоенного карликового светофора (с двумя головками) (Еmin=4,5 м).

		Схемы укладки стрелочных переводов
Междупутье
Е, м

		Марка крестовины стрелочного перевода
		1/11				1/9
		Радиус закрестовинной кривой, м
	300	400	500	200	250		300	400
4,8	57	59	61	48	49		50	-
4,9	57	57	59	47	47		48	-
5,0	57	57	57	47	47		47	-
5,1	53	57	57	47	47		47	47
5,2	53	57	57	47	47		47	47
5,3	52	53	57	47	47		47	47
5,4	52	53	57	47	47		47	47
5,5	52	52	53	47	47		47	47
5,6	52	52	53	47	47		47	47
5,7	51	52	52	47	47		47	47
5,8	51	51	52	47	47		47	47
5,9	51	51	52	47	47		47	47
6,0	51	51	51	47	47		47	47
6,1	51	51	51	42	47		47	47
6,2	51	51	51	42	47		47	47
6,3	51	51	51	42	47		47	47
6,4	51	51	51	42	47		47	47
6,5	51	51	51	41	42		42	47
6,6	51	51	51	41	42		42	47
6,7	51	51	51	41	41		42	47
6,8-6,9	51	51	51	41	41		41	47
7,0-	51	51	51	41	41		41	47
7,1-7,3	51	51	51	41	41		41	42
7,4	51	51	51	41	41		41	41
7,5 и более	51	51	51	41	41		41	41

ПАРАМЕТРЫ ОСНОВНЫХ ЭЛЕМЕНТОВ

ПЛАНА СТАНЦИЙ

Таблица И1 – Элементы плана круговых кривых, м, при углах, кратных углам крестовин стрелочных переводов

Таблица И2 – Тригонометрические функции углов, кратным углам крестовины

стрелочных переводов

а)

б)

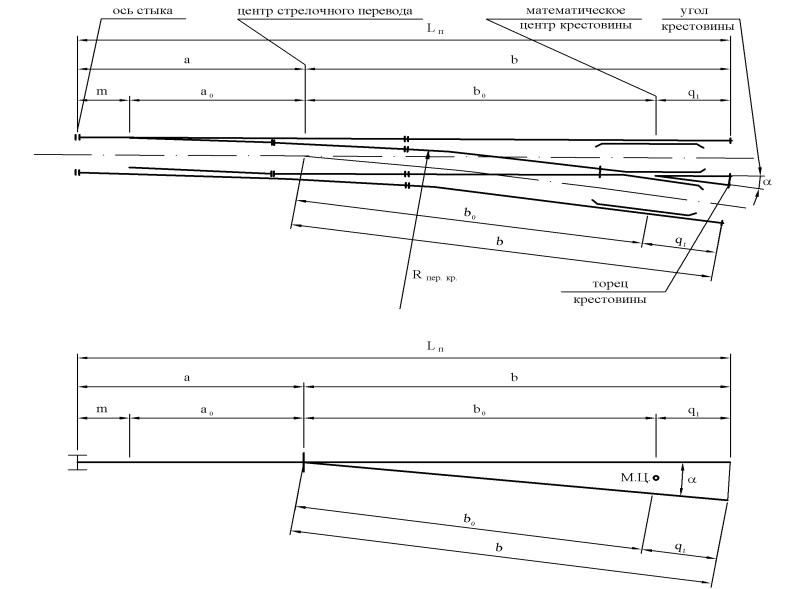

Рисунок И1 – Расчетная схема обыкновенного несимметричного стрелочного перевода ( а – в рельсовых нитках, б – в осях путей)

Таблица И3 – Основные параметры плана типовых обыкновенных несимметричных стрелочных переводов для колеи 1520 мм
