МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В. И. Ульянова (Ленина)

Кафедра Электронных Приборов и Устройств

отчет

по лабораторной работе №3

по дисциплине «Квантовая и оптическая электроника»

Тема: «Исследование характеристик излучения гелий-неонового лазера»

Санкт-Петербург

2020

Цель работы:

Ознакомление с принципом действия и устройством

газоразрядного атомарного лазера на основе гелий-неоновой смеси; изучение

энергетических, временных и пространственных характеристик излучения

He-Ne-лазера.

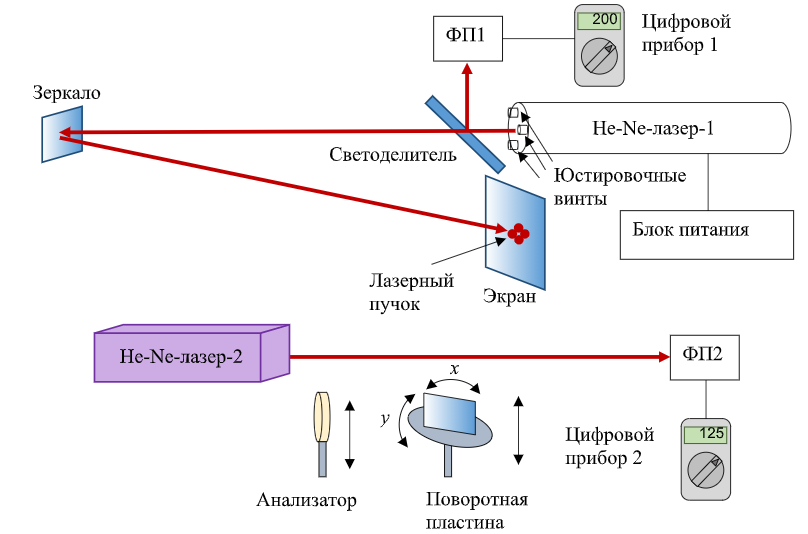

Схема измерительной установки:

Установка включает в себя два серийных He-Ne-лазера, один из них

оснащен регулируемым блоком питания (рис. 1). Протяженность активной

среды лазера 1: L = 0.8 м. Разрядный ток контролируется по встроенному

миллиамперметру. Мощность излучения лазеров P регистрируется

фотоприемным устройством. Чувствительность фотоприемного устройства

лазера 1: 16.4 мкА/мВт, лазера 2: 23.4 мкА/мВт. Контроль временных

зависимостей мощности излучения осуществляется с помощью

компьютерного регистратора, либо самопишущим прибором, либо вручную

по цифровому прибору.

Для обеспечения возможности визуального наблюдения и регистрации

к артин распределения интенсивности в поперечном сечении лазерного пучка,

измерения его диаметра и расходимости на пути луча помещаются

разнесенные в пространстве экраны. Для контроля вида поляризации

лазерного излучения используется вращаемый анализатор на основе

Рис. 1

свойств светоделителей лазерного излучения производится с помощью

прозрачной стеклянной пластины, поворот которой возможен вокруг

ортогональных осей x, y, лежащих в плоскости, перпендикулярной лазерному

лучу.

Обработка результатов измерений:

1. В таблице 1 и на рисунках 2 и 3 представлены зависимости P=f(t).

Рис. 2 Рис. 3

2. В таблице 2 и на рисунке 4 представлена зависимость P1=f(I).

Рис. 4

3. В таблице 3 и на рисунке 5 представлена зависимость D1=f(Ic) и D2=f(Ic).

Рис. 5

4. В таблице 4 и на рисунке 6 представлена зависимость Θ=f(Ic).

Рис. 6

5. На рисунках 7 – 10 изображены распределения интенсивности излучения в поперечном сечении лазерного пучка.

Рис. 7. Распределение при Ic=202 мкА

Рис. 8. Распределение при Ic=131 мкА

Рис. 9. Распределение при Ic=64 мкА

Рис. 10. Распределение при Ic=10 мкА

6. В таблице 5 и на рисунке 11 представлена зависимость где – установившееся значение мощности излучения лазера; - значение мощности прошедшего поляроид пучка; – коэффициент пропускания.

Рис. 11
