13. Привести обозначение элемента автоматики (обмотки реле, контакта, кнопки и т.Д.).

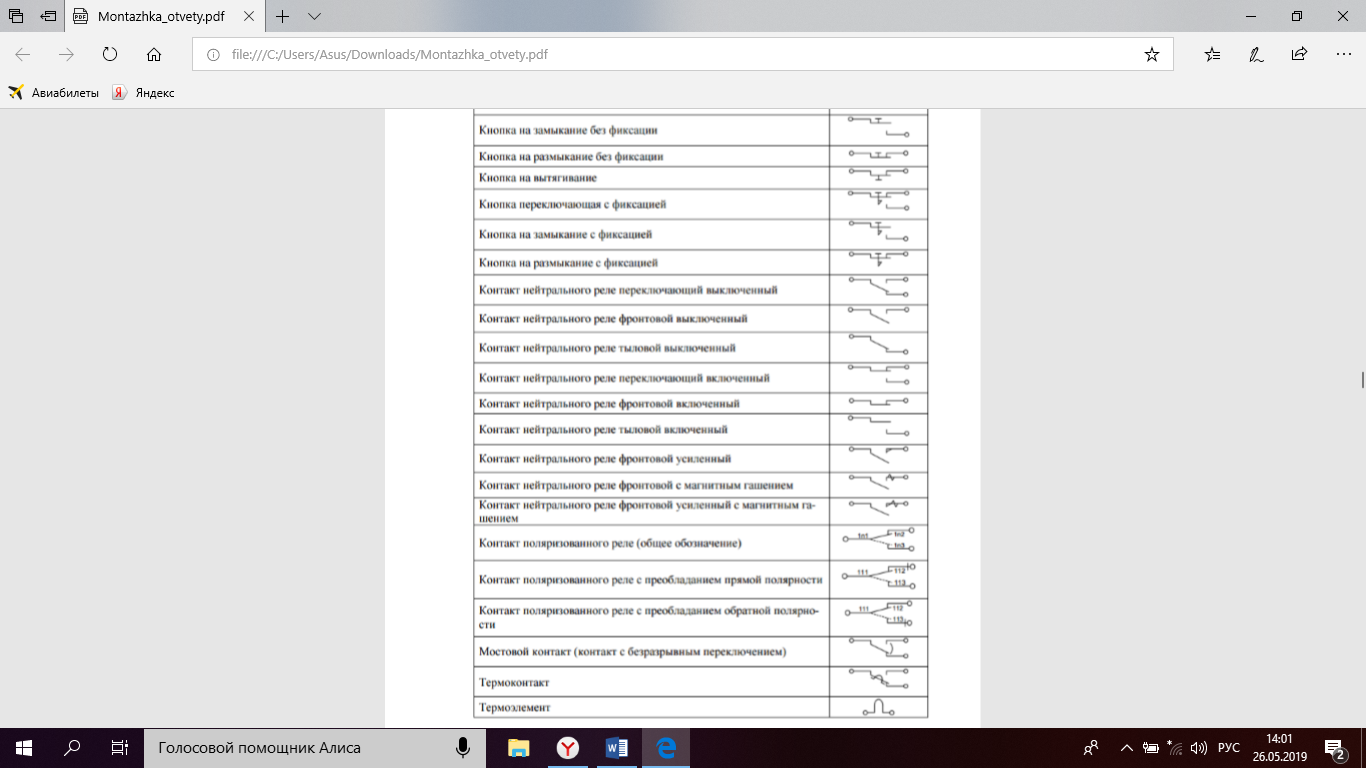

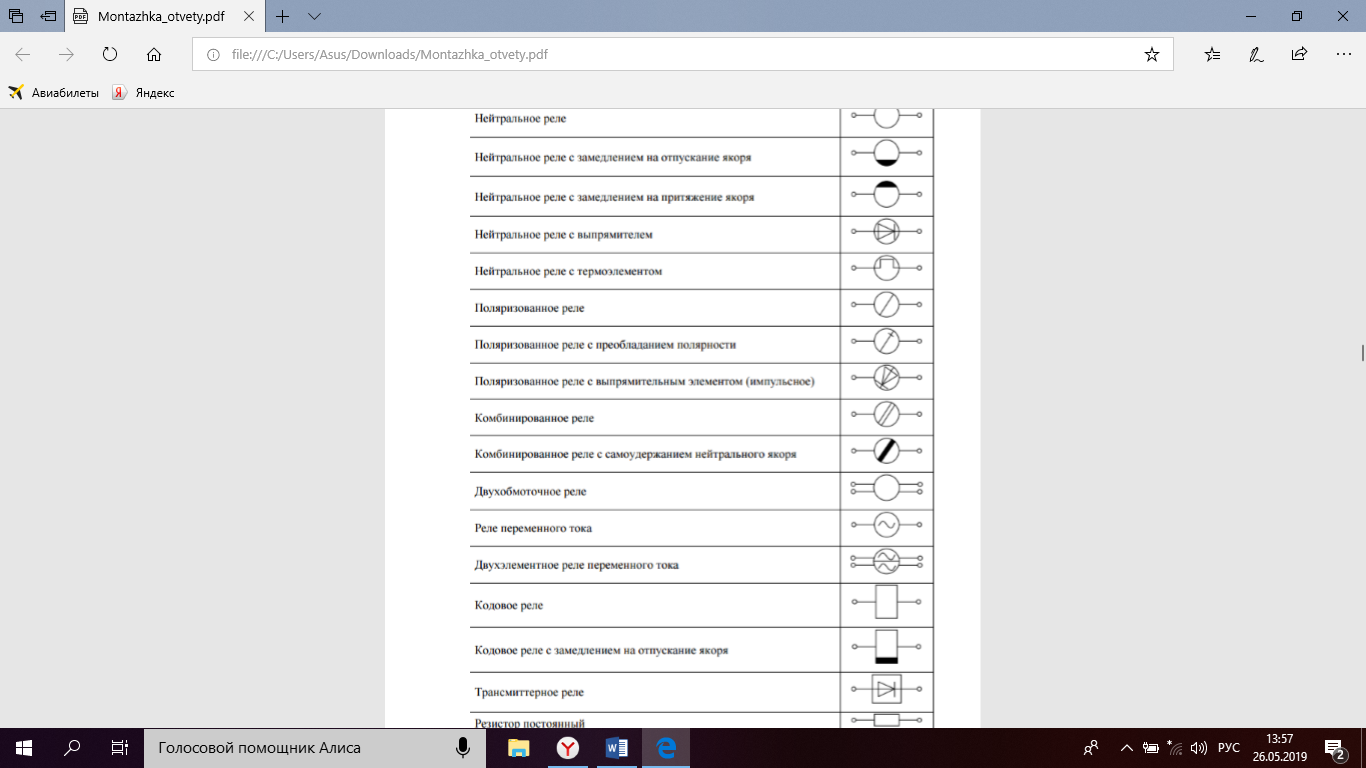

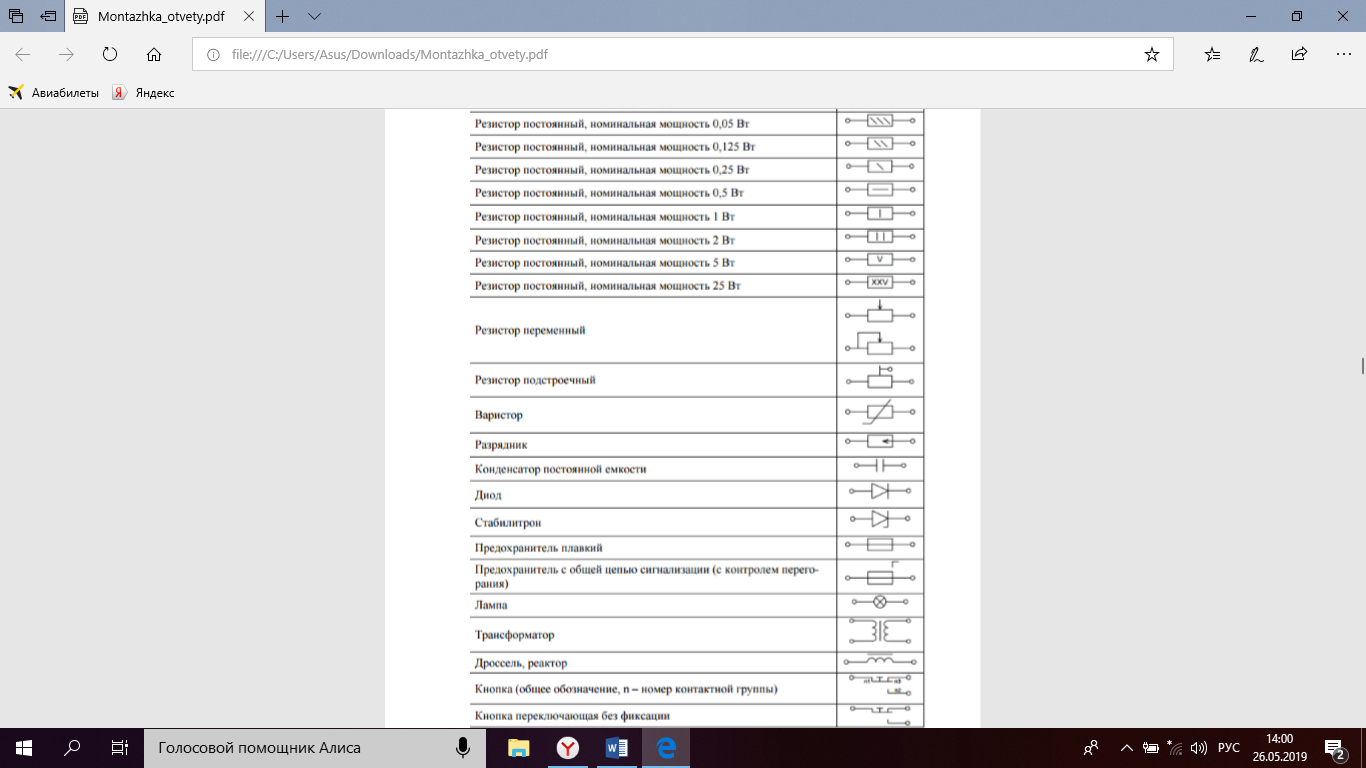

14. Назначение штепсельной розетки.

• Розетка предназначена для штепсельного включения реле и других приборов на стативах и в релейных шкафах. Сопротивление изоляции между любыми соседними контактными пружинами не менее 1000 МОм. Изоляционные свойства розетки обеспечены за счет использования для ее изготовления термореакционной пластмассы. Для реле РЭЛ розетка исключает ошибочную установку другого типа реле. Для этого она имеет штыри избирательности, а колодка реле имеет 10 кодовых отверстий А, Б, В, …, И, К, в которые входят соответствующие 5 штырей розетки. Штыри избирательности позволяют осуществить не менее 250 вариантов избирательного включения в розетку.

15. Релейный шкаф шру – м. Назначение и технические данные.

• Шкаф предназначен для эксплуатации на открытом воздухе в условиях холодного и умеренного климата, при предельных значениях температуры окружающей среды от минус 60 °С до плюс 45 °С в непосредственной близости от железнодорожных путей. 18 Шкаф оборудован обогревателями, которые включаются с помощью термодатчика при температуре воздуха в нем минус 10 °С и выключаются при повышении температуры до минус 2 °С. Для питания обогревателей предусматривается отдельный трансформатор. Установленная мощность обогревателей 48 Вт. Шкаф оборудован внутренним освещением, для чего установлены две лампы по 220 В и два выключателя. В шкафу имеется две розетки (12 В для включения переносной лампы, 220 В для паяльника). На левой боковой стенке шкафа предусмотрено место для установки телефонного аппарата. Для ввода кабеля на дне шкафа с правой и с левой стороны есть окна, закрытые для герметизации резиновой губчатой пластиной, в которой надсечены 11 отверстий для ввода кабеля. Максимальный наружный диаметр бронированных кабелей, вводимых в шкаф, не должен превышать 35 мм. Диаметр оболочки для кабелей СЦБ не должен превышать 32 мм. Максимальный диаметр оболочек кабелей связи не должен превышать 29 мм, что определяется проходными отверстиями вводных патрубков боксов. Наружные диаметры остальных кабелей не должны превышать 20 мм, что определяется возможностью их закрепления между планками короба, служащего для крепления и защиты вводимых в шкаф кабелей. В шкаф может быть введено 6 кабелей с максимальным диаметром и 16 кабелей с наружным диаметром до 20 мм. Шкаф устанавливается на двух типовых фундаментных стойках, крепление шкафа к стойкам выполняется четырьмя болтами М16. Для подключения шкафа к внешнему контуру заземления к левому угольнику основания шкафа с наружной стороны приварен болт с резьбой М10.

16. Назначение передней (задней) двери релейного шкафа.

• Передней, для доступа к приборам на стативе и в переднем ряду на дне шкафа, к приборам освещения и штепсельной розетке на левой боковой стенке, к клеммным панелям, предохранителям, разрядникам, резисторам, к измерительным панелям и другим приборам, установленным на раме ввода;

• – задней для доступа к электрическому монтажу, нештепсельным приборам, установленным во втором ряду на дне шкафа и на съемной полке с монтажной стороны статива, штепсельной розетке на 19 нижней поперечине статива, кабельным боксам, приборам освещения, панелям кабельного ввода со стороны монтажа и другим приборам, установленным на боковинах шкафа.

17. Правила установки реле рэл (нмш) на стативе в релейном шкафу.

• Статив установлен на пружинных амортизаторах и рассчитан на установку 8 рядов реле типа НМШ по 8 реле в ряду. На стативе могут устанавливаться розетки и платы, занимающие одно или более мест реле НМШ в одном ряду или двух соседних рядах. Для размещения реле типа РЭЛ на стативе ШРУ – М предусмотрена возможность установки трехрядных рам вместо реле типа НМШ.

• Для возможности размещения различных комбинаций приборов в шкафу ШРУ – М с 3 – го по 6 – й монтажный ряд устанавливаются либо рамы для реле РЭЛ, либо однорядные съемные рамы для реле НШМ. Каждая рама для реле РЭЛ устанавливается вместо двух рядом НМШ (вместо 3 – го и 4 – го или вместо 5 – го и 6 – го).

• На съемных рамах НМШ могут устанавливаться все приборы, устанавливаемые на местах НМШ. В 1-, 2-, 7- и 8 – м рядах статива рамы НМШ приварные – для придания большей жесткости стативу и упрощения технологии изготовления.

• Кроме установки на указанных рамах допускается установка отдельных реле РЭЛ на местах реле НМШ с помощью переходных планок.

18. Правила установки нештепсельных приборов в релейном шкафу.

• Нештепсельные приборы устанавливаются на полке, которая занимает место 2 рядом реле НМШ и имеет 4 отверстия для пропуска проводов к приборам.

• Приборы больших габаритов по высоте и весу устанавливаются только на первой полке, при этом нагрузка на полку должна быть рассредоточена равномерно и не превышать 70 кг. Наиболее тяжелые приборы устанавливаются ближе к раме статива. При установке на полке приборов, занимающих по высоте более 2 рядов НШМ, на 3 – м ряду устанавливается стенка с 4 отверстиями.

19. Назначение рамы ввода релейного шкафа шрум – м.

• Ниже статива и обогревателей размещается рама для разделки входящих кабелей. Она сварена из угловой стали. На горизонтальных угольниках рамы имеются овальные отверстия для крепления клеммных панелей на 14 зажимов, регулируемых резисторов и других приборов (разрядников, предохранителей), устанавливаемых на двухштырных клеммных панелях.

• С левой стороны рамы на кронштейне размещены две измерительные панели на 18 гнезд каждая. На нижнем угольнике рамы установлены стойки, в которые укладываются жилы кабеля, подходящего к клеммным панелям.

20. Назначение левой (правой) боковины релейного шкафа шру – м.

• На правой боковой стенке шкафа с лицевой стороны статива установлены патрон для лампы освещения, термодатчик и карман для съемной полки под измерительный прибор.

• На левой боковине шкафа с лицевой стороны размещается панель с выключателем для лампы освещения лицевой стороны статива и розетка для переносной лампы.

• На обеих боковых стенках шкафа ШРУ – М с монтажной стороны статива установлено по 6 оснований, на которых крепят резисторы, предохранители, разрядники и другие приборы на двухконтактных клеммах. На каждой боковине шкафа на место двух нижних оснований могут быть установлены боксы для разделки магистрального кабеля связи (всего 2 бокса).

21. Общая характеристика кроссовой системы монтажа.

• Все устройства системы электрической централизации (ЭЦ) могут быть подразделены на постовую аппаратуру и напольное технологическое оборудование.

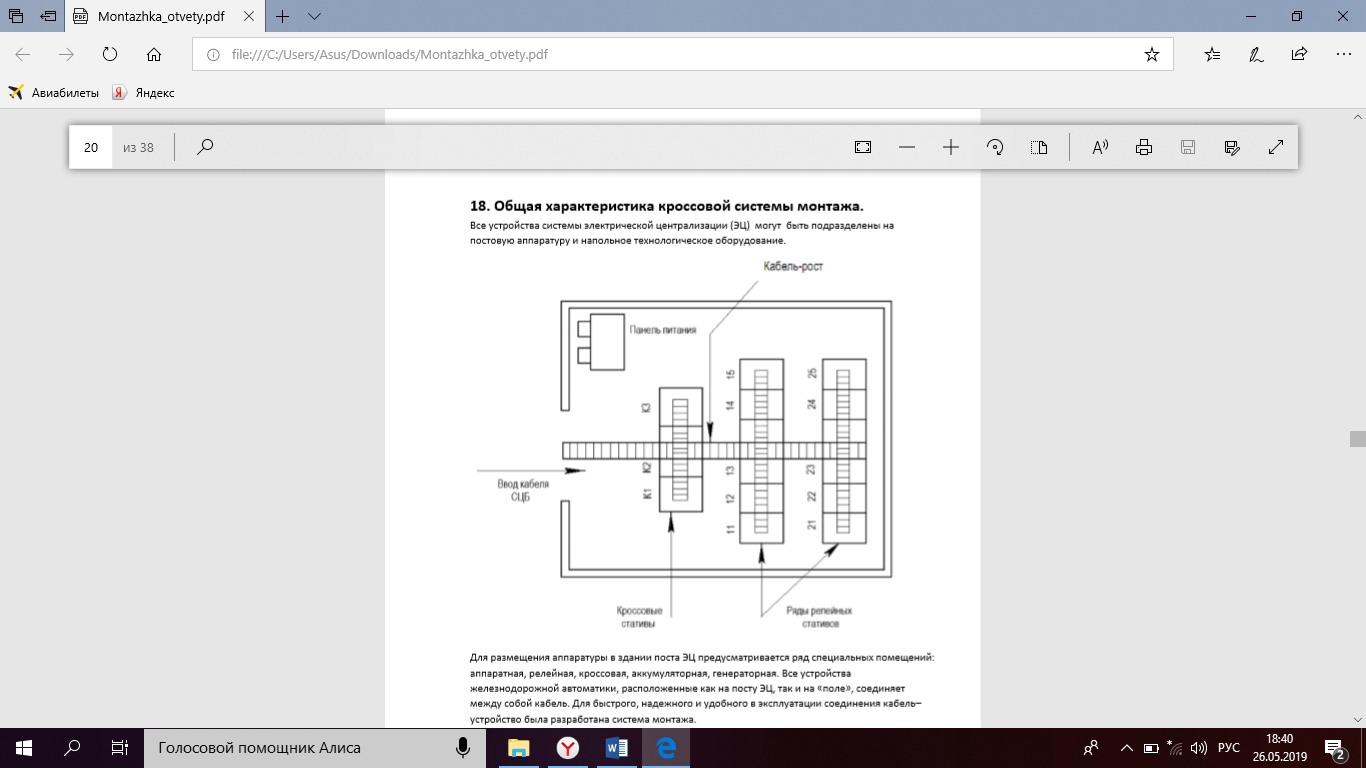

• Для размещения аппаратуры в здании поста ЭЦ предусматривается ряд специальных помещений: аппаратная, релейная, кроссовая, аккумуляторная, генераторная. Все устройства железнодорожной автоматики, расположенные как на посту ЭЦ, так и на «поле», соединяет между собой кабель. Для быстрого, надежного и удобного в эксплуатации соединения кабель– устройство была разработана система монтажа.

• В настоящее время применяется кроссовая система монтажа постовой аппаратуры, при которой приборы, размещенные на разных специальных конструктивах – стативах, соединяются монтажными проводами не непосредственно, а через систему внутрипостовых кабелей. Для разделки напольных кабелей применяются специальные кроссовые стативы, обеспечивающие возможность отключения любой кабельной жилы от постового монтажа без отпайки, с помощью штепсельных соединений. На верхних клеммах статива производится кроссировка напольных кабелей по релейным и релейно-блочным стативам.

• Для раскладки постовых кабелей применяются кабель-росты: продольные, расположенные вдоль каждого ряда стативов, и два поперечных – для распределения кабелей по рядам стативов. Кабель-росты крепятся к рамам стативов и опираются непосредственно на стены здания.

• Поскольку постовые кабели имеют верхнюю раскладку, у релейноблочных и релейных стативов нет нижних клеммных панелей.

• Кроссовые стативы на одноэтажных постах ЭЦ устанавливаются в релейном помещении, на трехэтажных – в отдельном помещении на первом этаже.

• Релейные стативы устанавливаются рядами в релейном помещении, причем в одном ряду может быть расположено не более 5 стативов.

• Во всех разработанных постах предусмотрены подвальные помещения для ввода и упорядоченной раскладки запаса кабелей. Подвалы размещаются под кроссовыми помещениями или под частью релейной одноэтажных постов, где установлена питающая установка. Под кроссовыми стативами и питающей установкой предусмотрены щели для ввода кабелей из подвалов.

22. Преимущества кроссовой системы монтажа.

• увеличение емкости стативов на 20 %;

• облегчение периодических измерений напольных кабелей на кроссовых стативах;

• упрощение конструкции перекрытий релейных помещений;

• увеличение индустриализации строительства постов ЭЦ за счет применения каркаснопанельных зданий;

• повышение противопожарной безопасности постов ЭЦ укладкой бетонных полов вместо деревянных;

• повышение надежности работы устройств за счет максимального применения паечного монтажа;

• сокращение расхода напольного кабеля;

• повышение производительности труда при монтаже постовых устройств СЦБ.

23. Кроссовый статив сккм – 75 (назначение, типы панелей, применяемых на кроссовом стативе).

• Статив СККМ-75 (статив кроссовый кроссового монтажа) предназначен для разделки, подключения и кроссирования напольного кабеля.

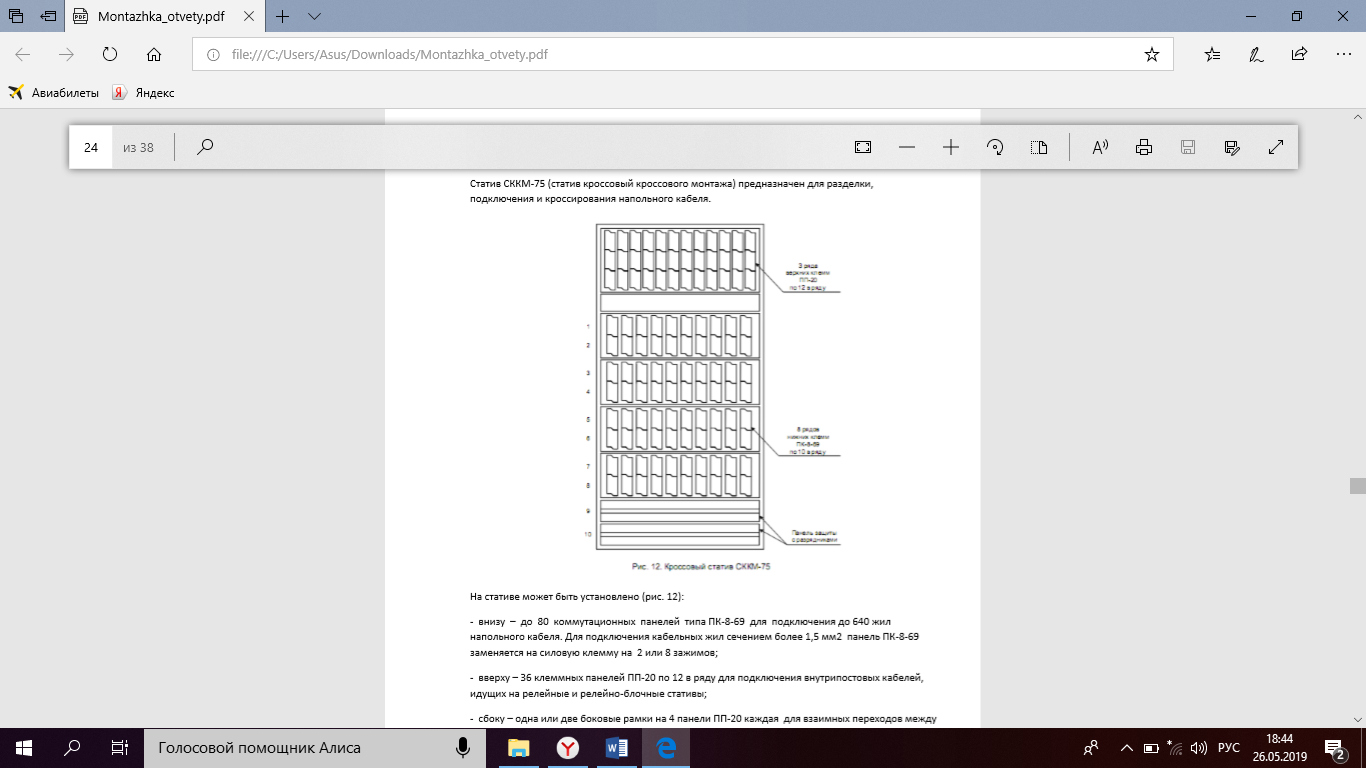

На стативе может быть установлено (рис. 12):

• внизу – до 80 коммутационных панелей типа ПК-8-69 для подключения до 640 жил напольного кабеля. Для подключения кабельных жил сечением более 1,5 мм2 панель ПК-8-69 заменяется на силовую клемму на 2 или 8 зажимов;

• вверху – 36 клеммных панелей ПП-20 по 12 в ряду для подключения внутрипостовых кабелей, идущих на релейные и релейно-блочные стативы;

• сбоку – одна или две боковые рамки на 4 панели ПП-20 каждая для взаимных переходов между кроссовыми стативами.

• Для защиты рельсовых цепей от перенапряжения применяются раз-

• рядники типа РВНШ-250, устанавливаемые на панели защиты. На кроссовом стативе возможна установка одной или двух панелей защиты ниже коммутационных клемм в 9-м и 10-м рядах. На панели защиты могут устанавливаться:

• 29 разрядников типа РВНШ-250;

• 29 предохранителей на двухштырной клемме; 15 нелинейных выравнивателей на нечетных местах.

• В нижней части статива предусмотрено 5 скоб для крепления кабелей. Под одну скобу крепятся кабели с общим числом жил не более 128.

• На одноэтажных постах ЭЦ при количестве разделываемых жил кабеля более 300 применяется кроссовый статив, при меньшем числе жил, когда нецелесообразно устанавливать кроссовые стативы, коммутационные панели устанавливаются на релейном стативе СРКМ-75. Коммутационные панели следует располагать, как правило, не более чем на двух стативах.

• Кроссовый статив и стативы СРКМ-75 с коммутационными панелями устанавливаются в ближайшем ряду к питающей установке, где предусмотрены щели в полу для пропуска напольных кабелей.

• Кроссовые стативы могут применяться при реконструкции устройств СЦБ для переключения кабелей с существующего поста ЭЦ на проектируемый.

24. Назначение релейного статива сркм – 75. Правила установки различных приборов на стативе.

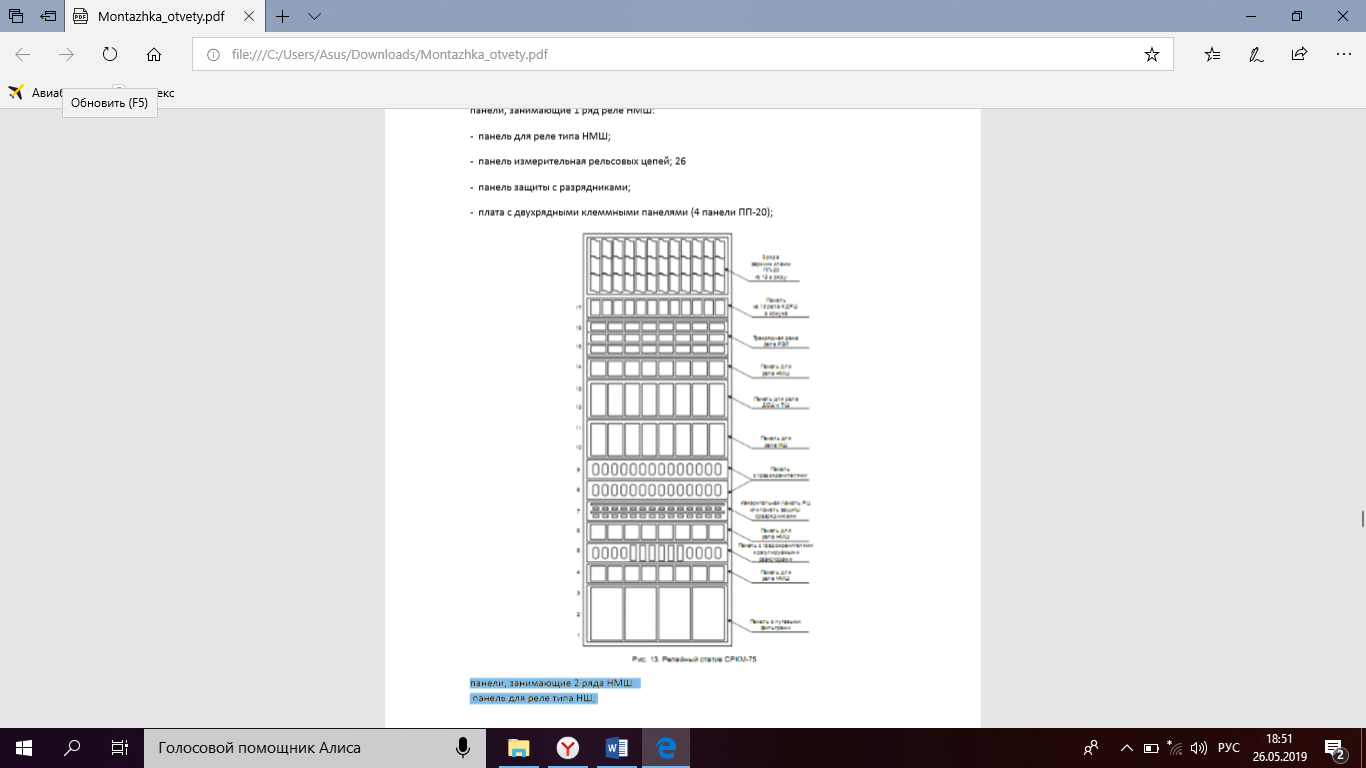

• Релейный статив СРКМ-75 (рис. 13) предназначен для установки 17 рядов штепсельных реле типа НМШ и 3 рядов клеммных панелей типа ПП-20. Вместо третьего ряда клеммных панелей может устанавливаться ряд реле НМШ.

Вместо рядов реле на стативе могут устанавливаться:

• панели, занимающие 1 ряд реле НМШ:

• панель для реле типа НМШ;

• панель измерительная рельсовых цепей; 26

• панель защиты с разрядниками;

• плата с двухрядными клеммными панелями (4 панели ПП-20);

панели, занимающие 2 ряда НМШ:

• панель для реле типа НШ;

• панель для реле типа ДСШ;

• панель для реле типа ДСШ и ТШ;

• панель распределительная;

• панель выпрямителей;

• панель для блоков БП, БПК, БРК;

панели, занимающие 3 ряда НМШ:

• панель с путевыми фильтрами;

• панель на два преобразователя и два фильтра;

рамы:

• одна рама с блоками вместо 4 нижних рядов или две рамы, вместо 6 нижних рядов;

• одна рама для установки 10 коммутационных панелей ПК-8-69 вместо одного нижнего ряда реле типа НМШ или две рамы вместо трех рядов.

• Плата с 4 клеммными панелями ПП-20 устанавливается в исключительных случаях на 17-м ряду при недостаточном количестве трех рядов верхних клемм. Стойка для панелей предохранителей и резисторов устанавливается на всех торцевых стативах на 9-й полке с установкой на торце сигнальной лампы (рядового контроля перегорания предохранителей) и розетки для паяльника. На торцевых стативах стойки для различных панелей устанавливаются подряд 2, 3 и более с 5-й полки по 10-ю. На релейном стативе, так же как и на релейно-блочном, устанавливаются до трех рамок с боковыми клеммами. Рамки с боковыми клеммами предусматриваются начиная с первого статива в ряду и используются для перехода на соседний статив и для типовой разводки питания. На первых (торцевых) стативах в ряду всегда используются все три ряда верхних клемм, так как на этом стативе располагаются все предохранители ряда: сигнальные, стрелочные и др., а также производится вся разводка питающего кабеля. На торцевых стативах во всех рядах вместо трех первых клемм каждого ряда устанавливаются 3 силовые панели на 2 зажима и 3 панели на 8 зажимов (табл. 3) для подключения питающих проводов большого сечения, идущих непосредственно с питающей установки, с разводкой их по первым стативам ряда. На всех панелях для реле НМШ, НШ и ДСШ с монтажной стороны, на нижнем угольнике может быть установлена шина питания на 30 лепестков. Шина предназначена для подачи питания на приборы, установленные на стативе. Она имеет латунную пластину на 30 лепестков, укрепленную на изолирующей плате, и два винта М5: один – подводящий питание, второй – присоединяющий шину через откидную перемычку к подводящему винту. Конструкция шины предусматривает возможность отключения питания от каждой пластины, не нарушая обвязки шин по всему стативу, путем снятия перемычки между подводящим винтом и пластиной. К каждому лепестку шины может припаиваться только один провод. Шина предназначена для одного вида питания и устанавливается одна на раму панелей релейных или релейно-блочных стативов. На релейном стативе могут устанавливаться до трех рядов с кодовыми реле (три однорядные панели или однорядная и двухрядная). Панель на 12 реле типа КДРШ занимает место одного ряда реле НМШ. Панель на 24 реле типа КДРШ занимает место двух рядов реле НМШ. Панели закрываются кожухами и устанавливаются в верхней части статива. При необходимости установки кодовых реле большего количества они устанавливаются на нескольких стативах или в релейном закрытом стативе типа СРЗКМ-74.

25. Что на принципиальной схеме обозначает монтажный адрес реле (например, 14 – 42)?

• Монтажный адрес определяется координатами ячейки таблицы по горизонтали и вертикали и состоит из номера статива, номера полки (через дефис) и номера места.

• 14 – номер статив;

• 1 – номер ряда статива;

• 4 – номер статива в ряду;

• 4 – номер полки;

• 2 – номер места;

26. Что на принципиальной схеме обозначает монтажный переход (11в12 – 3/12в12 – 3, 23в14 – 3/ 2п14 – 3 и др.).

• Для соединения реле, находящихся на разных стативах, необходимо три провода: провод, соединяющий контакт реле и вывод верхней клеммной панели на одном стативе; провод, соединяющий выводы верхних клеммных панелей, находящихся на разных стативах; провод, соединяющий вывод верхней клеммной панели и контакт реле на другом стативе.

• 11, 12 – номер статива;

• В – верхняя клеммная панель;

• 1 – номер ряда панели;

• 2 – номер панели в ряду;

• 3 – номер вывода панели;

• 2 (при П) – номер секции пульта;

• П – пульт;

• 1 – номер ряда панели;

• 4 – номер пали в ряду;

• 3 – номер вывода панели;

27. Схема комплектации релейного статива.

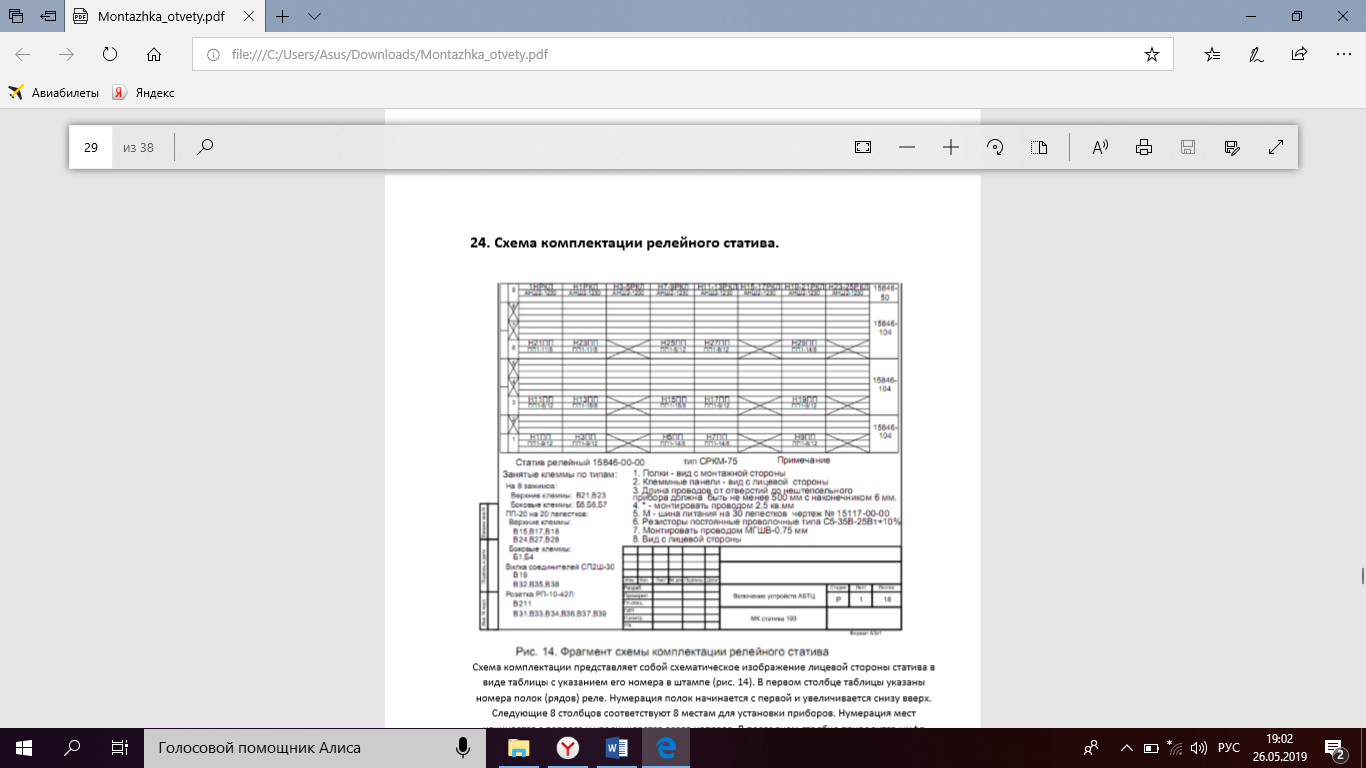

• Схема комплектации представляет собой схематическое изображение лицевой стороны статива в виде таблицы с указанием его номера в штампе (рис. 14). В первом столбце таблицы указаны номера полок (рядов) реле. Нумерация полок начинается с первой и увеличивается снизу вверх. Следующие 8 столбцов соответствуют 8 местам для установки приборов. Нумерация мест начинается с первого и увеличивается слева направо. В последнем столбце приводится шифр соответствующей полки. Если прибор занимает по ширине или высоте более одного места, то полки или места, на которых не может быть установлено приборов, на схеме должны быть закрещены.

• Для реле и блоков на схеме комплектации в первой строке указывается наименование прибора, во второй строке – его марка. Для предохранителей и резисторов указывается их номинал. Также указываются верхние и боковые клеммы, используемые на данном стативе (номера и типы). Таким образом, схема комплектации позволяет определить монтажный адрес любого прибора, установленного на стативе. Монтажный адрес определяется координатами ячейки таблицы по горизонтали и вертикали и состоит из номера статива, номера полки (через дефис) и номера места.

28. Монтажная карта релейной полки, правила ее заполнения.

• Монтажная карта релейной полки представляет собой таблицу. На одном листе размещается монтажная схема одной полки релейного статива или нескольких клеммных панелей. На монтажной схеме полки в верхней части под номером места указывается наименование прибора. Колонка, отведенная для места прибора, разделяется на три графы. В левой графе указываются номера контактов прибора. Средняя и правая графы предназначены для записи монтажных адресов проводов, подключенных к данному контакту. Монтажные карты заполняются с учетом двух основных правил:

• к каждому из выводов прибора может быть присоединено не более двух проводов; при этом каждому проводу в карте соответствует одна клетка; каждый из концов одного провода должен иметь монтажный адрес. Для обозначения в монтажных схемах провода, соединяющего два прибора, необходимо: найти в монтажной схеме необходимый контакт первого прибора (определяется координатами клетки по горизонтали и вертикали); в эту клетку записать прямой адрес («куда идем») конца провода, подключенного ко второму прибору; найти в монтажной схеме необходимый контакт второго прибора; в эту клетку записать обратный адрес («откуда пришли») конца провода, подключенного к первому прибору. Например, контакт 12 реле А, имеющего монтажный адрес 12-43, необходимо соединить с контактом 11 реле Б, имеющего монтажный адрес 12-56 . Для этого требуется: 1) в монтажной схеме найти ячейки, соответствующие 12-му контакту реле А; 2) записать в левую ячейку монтажный адрес 11-го контакта реле Б «56-11» , где 5 – номер полки реле Б; 6 – номер места реле Б; 11 – номер контакта реле Б (первая контактная группа, общий контакт); 3) в монтажной схеме найти ячейки, соответствующие 11-му кон- такту реле Б; 4) записать в левую ячейку монтажный адрес 12-го контакта реле А «43-12» (рис. 17).
