в) площадь одной большей створки двухстворчатых дверей; г) кабины лифтов, остановленными на основном посадочном этаже, двери в лифтовую шахту на этом этаже – открытыми. Для систем приточной противодымной защиты следует

предусматривать:

а) установку вентиляторов в отдельных от вентиляторов другого назначения помещениях, выгороженных противопожарными перегородками 1-го типа. Допускается размещать вентиляторы на кровле и снаружи зданий, кроме районов с температурой наружного воздуха минус 40 ° С и ниже (параметры Б), с ограждениями для защиты от доступа посторонних лиц;

б) воздуховоды и каналы согласно [1, п. 7.11.3] из негорючих материалов класса П с пределами огнестойкости не менее:

–EI 150 – при прокладке воздухозаборных шахт и приточных каналов за пределами обслуживаемого пожарного отсека;

–EI 30 – при прокладке воздухозаборных шахт и приточных каналов в пределах обслуживаемого пожарного отсека;

в) установку обратного клапана у вентилятора; г) приемные отверстия для наружного воздуха, размещае-

мые на расстоянии не менее 5 м от выбросов продуктов горения систем противодымной вытяжной вентиляции;

д) противопожарные нормально закрытые клапаны с пределами огнестойкости:

–EI 120 – для систем по [1, п. 8.13 б];

–EI 30 – для систем по [1, п. 8.13 а), в– ж)].

Противопожарные клапаны не следует устанавливать в

плавильных, литейных, прокатных и других горячих цехах. Приведение в действие систем противодымной защиты

должно осуществляться автоматически (от пожарных датчиков) или дистанционно, от кнопок ручного пуска, устанавливаемых на лестничных площадках на этажах, в лифтовых холлах и там- бур-шлюзах.

11

2.УСТРОЙСТВА ПРОТИВОДЫМНОЙ ВЕНТИЛЯЦИИ

2.1.Примеры устройства приточно-вытяжной противодымной защиты зданий при пожаре (рис. 1-6)

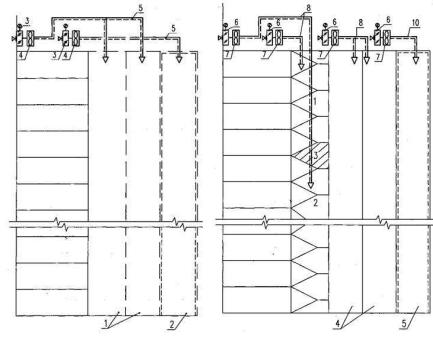

Рис. 1. Принципиальная схема систем при-

Рис. 2. Схемы систем приточной противодымной

точной противодымной вентиляции в жи-

вентиляции в жилых зданиях с незадымляемыми

лых зданиях с незадымляемыми лестнич-

лестничными клетками типа Н2 (подача воздуха в

ными клетками типа Н1 (лестничная клет-

лестницу и шахту лифтов отдельными системами):

ка с наружным переходом):





1 – шахты лифтов; 2 – шахта лифта (в проти-

1 – верхняя зона лестничной клетки; 2 –

нижняя

вопожарном исполнении) для подъема по-

зона лестничной клетки; 3 – рассечка; 4 –

шахты

жарных подразделений; 3 – клапан на возду-

лифтов; 5 – шахта лифта (в противопожарном ис-

хозаборе (при расчетных наружных темпера-

полнении) для подъема пожарных подразделений;

турах, бли зких к минус 30 ° С и ниже, моро-

6 – клапан на воздухозаборе (при расчетных на-

зостойкий, тоже при повышенной влажно-

ружных температурах воздуха, близких к минус

сти); 4 – вентилятор (чаще осевой) для под-

30 ° С и ниже, морозостойкий; тоже при повышен-

пора воздуха; 5 – транзитный воздуховод с

ной влажности); 7 – вентилятор (чаще осевой) для

нормируемым пределом огнестойкости

подпора воздуха; 8 – воздуховод с нормируемым

пределом огнестойкости

12

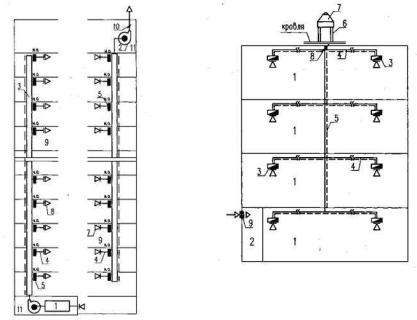

Рис. 3. Принципиальные схемы сис-

Рис. 4. Принципиальная схема сис-

тем приточной и вытяжной вентиля-

темы механической вытяжной про-

ции общественных зданий с верти-

тиводымной вентиляции помещений

кальными коллекторами и противо-

общественных зданий:



пожарными клапанами:











1

–

оборудование приточных систем;

1 –

торговые помещения, выставоч-

2

–

оборудование вытяжных систем;

ные залы и т. п.; 2 –

тамбур-шлюз;

3

–

вертикальный коллектор для сис-

3 –

дымовой клапан;

4 – горизон-

тем с искусственным побуждением;

тальный воздуховод с нормируемым

4

– сборный воздуховод;

5 – противо-

пределом огнестойкости; 5 – верти-

пожарный клапан; 6 –

транзитный

кальный воздуховод с нормируемым

воздуховод с нормируемым пределом

пределом огнестойкости; 6 – стакан

огнестойкости; 7 – воздухораспреде-

для

крышного

вентилятора;

лители;

8 – обслуживаемое помеще-

7 –

крышный вентилятор дымоуда-

ние; 9 –

обратный клапан у вентиля-

ления; 8 –

обратный клапан у венти-

тора; 10 – помещение для вентиляци-

лятора; 9 –

система подпора воздуха

онного оборудования



в тамбур-шлюз.



13

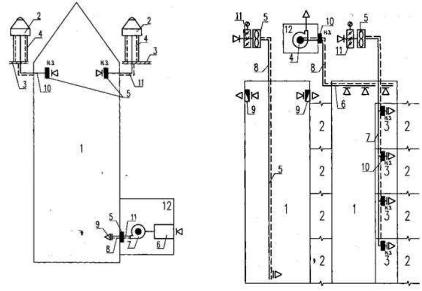

Рис. 5. Принципиальные схемы систем

Рис. 6. Принципиальные схемы

механической противодымной венти-

систем противодымной вентиляции

ляции атриумов:



в изолированных рампах автостоянок:

1 –

атриум;

2 – крышный (или центро-

1 –

рампа;

2 –

этажи стоянок авто-

бежный)

вентилятор дымоудаления;

мобилей;

3

– тамбуры-шлюзы;

3 –

кровля; 4 – стакан для установки

4

–

вентилятор дымоудаления;

крышного вентилятора; 5 –

нормально

5 –

вентилятор подпора; 6 –

возду-

закрытый противопожарный клапан на

ховод вытяжной системы противо-

вытяжке или дымовой клапан и прием-

дымной вентиляции; 7 – воздуховод

ная решетка; 6 – приточная установка

приточной

системы

противодым-

подачи



вытесняющего

воздуха;

ной вентиляции; 8 –

воздуховод с

7 –

центробежный или осевой вентиля-

нормируемым

пределом огнестой-

тор приточной установки;

8 – приточ-

кости;

9

–

дымовой

клапан;

ный воздуховод; 9 – приточная решет-

10

–

противопожарный

клапан;

ка;

10

–

вытяжной

воздуховод;

11

–

морозостойкий

клапан;

11 – воздуховод с нормируемым пре-

12 – помещение для вентиляцион-

делом огнестойкости; 12 –

помещение

ного оборудования





венткамеры



















14

3. МЕТОДИКА РАСЧЕТА ПРОТИВОДЫМНОЙ ВЕНТИЛЯЦИИ

3.1.Определение технических параметров противодымной вентиляции с примерами расчета

3.1.1. Приточная противодымная вентиляция лестнично-лифтового узла «А» (прил. 1) [5]

Приточная противодымная вентиляция узла «А» проектируется для лифтовой шахты согласно [5, п. 2.1, а)] .

Люди эвакуируются из здания по лестничной клетке 1-го типа через наружную зону. Наружный воздух подается только в лифтовую шахту.

Давление воздуха Рш1, Па, в лифтовой шахте на 1-м этаже

следует определять по формуле



Рш1 = Рвес = Рк1 = 0,7×v2r + 20,

(1)

где Рвес –

давление воздуха в вестибюле, Па;



Рк1 –

давление воздуха на лестничной клетке первого этажа, Па;

v –

расчетная скорость ветра для холодного периода года

(параметры Б) по [5, п. 2.2, а)];



r –

плотность наружного воздуха, кг/м3, при расчетной

температуре наружного воздуха (параметры Б) по [2].



Расход наружного воздуха, кг/ч, подаваемого в лифтовую

шахту, следует определять по формуле



Gш = Gш1 + [Gср – 5( tн + 25)](N – 1),

(2)

где Gш1 –

расход наружного воздуха, кг/ч, при открытых дверях

лифтовых шахт на первом этаже и открытой двери на выходе из здания; N – число этажей в здании.

При Z-образном тамбуре на входных дверях здания при ширине створки 0,6 м (примечание: при ширине створки более 0,6 м расход воздуха следует умножить на 1,67В (В – ширина створки двери)).

15
