Обозначение изделий и конструкторской документации

Установлена следующая структура обозначения основного конструкторского документа:

четырехзначный буквенный код организации - разработчика;

шестизначный код классификационной характеристики;

порядковый регистрационный номер от 001

до 999.

2

Спецификация

Для сборочных единиц основным конструкторским документом является спецификация. Она определяет состав сборочной единицы, комплекса или комплекта и необходима для изготовления, комплектования конструкторских документов и планирования запуска в производство указанных изделий.

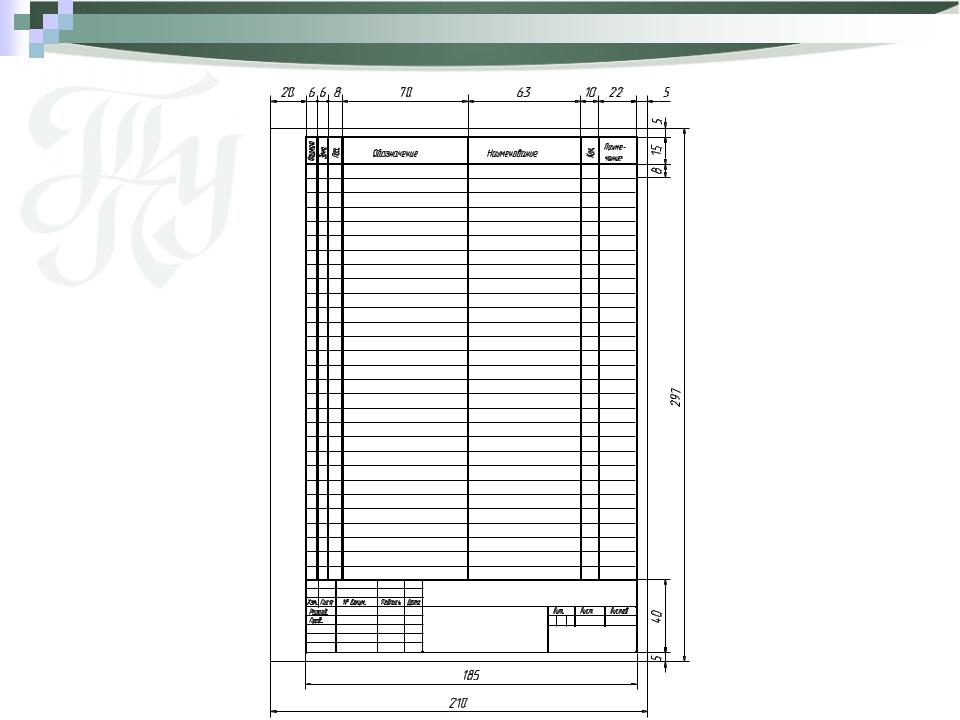

ГОСТ 2.106-96 устанавливает форму и порядок заполнения спецификаций изделий всех отраслей промышленности. Спецификацию составляют на отдельных листах формата А4 по форме, изображенной на рис.

3

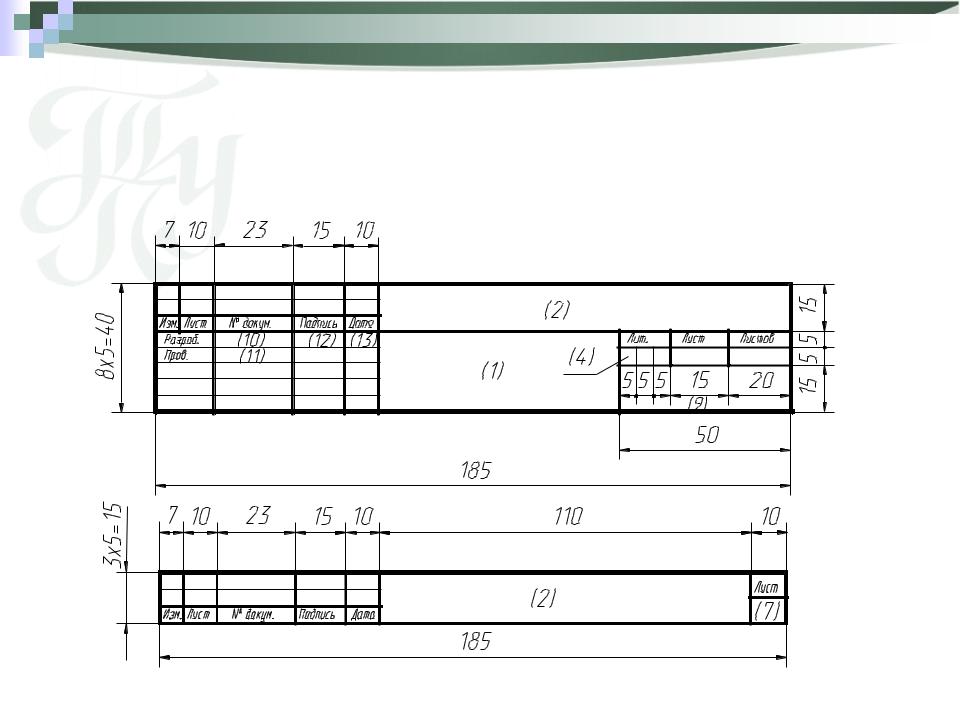

Спецификация содержит основную надпись, выполненную по форме 2 для первого листа и по форме 2а для последующих листов
