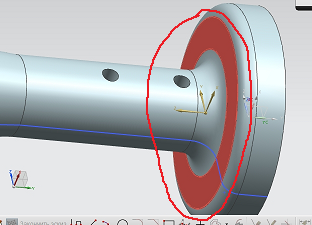

Выбираем плоскость, до которой будет проходить отверстие (рис. 91).

Рис. 91. Выбор ограничивающей плоскости

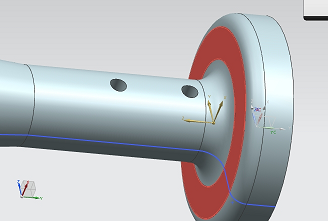

Модель приобретет следующий вид (рис.92).

Рис. 92. Общий вид твердотельной модели

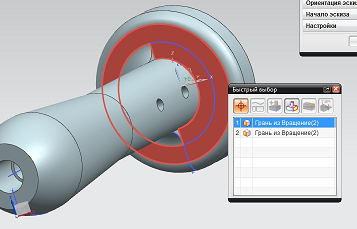

Выберем плоскость эскиза (рис. 93).

Рис. 93. Выбор плоскости

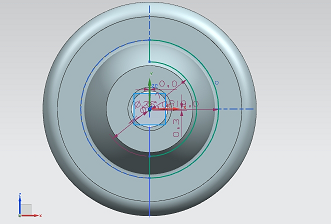

Сориентируем вид по эскизу. Выполним построение эскиза с помощью панели инструментов (рис. 94).

Рис. 94. Дополнительные построения в модели

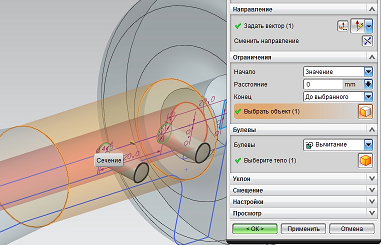

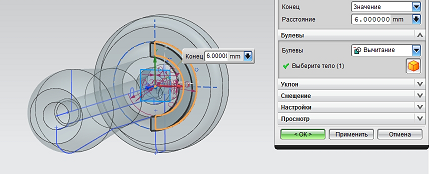

Выбираем операцию Вытягивание на значение 6мм либо “до выбранного”. Булевые операции “Вычитание” (рис. 95).

Рис. 95. Фантом будущей модели.

Далее выбираем элемент построения отверстий (рис. 96).

Рис. 96. Построение отверстий в модели

Выбираем плоскость, где будут отверстия (рис. 97).

Рис. 97. Выбор плоскости для элементов построения

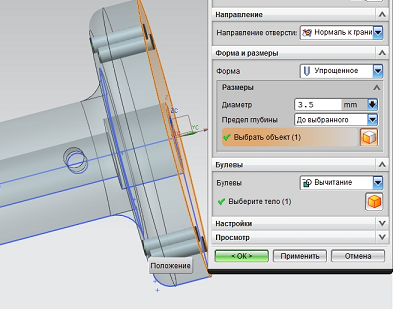

При помощи панели инструментов размечаем отверстия, обозначаем точкой, где будут находиться отверстия. Остальные все линии удаляем и завершаем эскиз – переходим в меню отверстия. Устанавливаем нужный диаметр и глубину отверстий (рис. 98).

Рис. 98. Выбор параметров для получения

отверстий в модели

Получаем окончательную твердотельную модель (рис. 99).

Рис. 99. Модель ручки

Сохраняем полученные результаты на указанный носитель информации.

Заключение

CAD/CAM/CAE-система UNIGRAPHICS в совокупности с системой управления проектом (PDM система) IMAN способна обеспечить необходимое качество проектирования, свободное от дорогостоящего процесса доводки натурных образцов изделия, сокращение сроков и выполнение проекта меньшими, но более квалифицированными силами, охват всех стадий разработки изделий с последующим сопровождением выпуска готовой продукции. Пакет UNIGRAPHICS является универсальной системой автоматизированного проектирования и производства для широкого круга производителей высокотехнологичной продукции. Существует ряд отличительных особенностей, выводящих эту систему в лидеры на рынке пакетов для автоматизации производства. Мощное ядро гибридного моделирования, позволяющее конструкторам выбирать нужный инструмент для своей работы, ассоциативная база данных, построенная по принципу Мастер-модели, возможность работы с многокомпонентными сборками, интуитивное оформление чертежей и самая тесная из предлагаемых на рынке интеграция САПР с системой управления проектами делает UNIGRAPHICS программным комплексом, не имеющим себе равных с точки зрения интеграции, ассоциативности, гибкости и поддержки групповой работы. Следует отметить, что в UNIGRAPHICS осуществлена концепция сквозной автоматизированной реализации проекта от зарождения идеи до производства. Суть этой концепции заключается в принципе параллельного инжиниринга, основанного на широком применении промышленных стандартов и предусматривающего связь со всеми имеющимися сегодня на рынке системами автоматизации проектирования и производства. Главным критерием, определяющим успех работы любого предприятия, является коллективная работа. Устранение системы последовательного и изолированного выполнения каждого отдельного этапа работы позволяет приблизить конструкторов к реальному производству. В таких условиях каждое новое решение становится доступным для всех специалистов, вовлеченных в процесс проектирования, что позволяет отвечать на вопросы и исправлять возможные ошибки, не нарушая общую динамику проектирования. UNIGRAPHICS позволяет проектировать самые сложные геометрические формы, причем, в отличие от многих других систем, способен довести их до станка благодаря широкому спектру специализированных модулей и постпроцессоров для большинства типов станков. Встроенные возможности по организации автоматизации процессов, такие как сведение множества операций к одной и внесение элементов интеллектуальности в пользовательский интерфейс, а также мощные средства программирования и встроенные электронные таблицы, позволяют применить специализированные технологии к реальному производству каждого конкретного предприятия.

Библиографический список библиографический список

1. Документация NX7.5 English

2. Документация NX6.0 Russian

3. Краснов М. Unigraphics для профессионалов / М. Краснов, Ю. Чигишев.-М.:Лори, 2004 - 141с.
