Отчет по практике: Анализ деятельности линейной эксплуатационной службы Черкасского нефтепроводного управления
ЛПДС выполняет необходимый комплекс технического обслуживания (ТО), обеспечивающего работоспособность и сохранность оборудования и сооружений объектов ЛПДС, линейной части МН, технологических нефтепроводов и резервуарных парков на основе действующих регламентов и нормативных документов:
¾ учет объектов ТО;
¾ оценка технического состояния оборудования;
¾ подготовка и планирование работ;
¾ выполнение плановых работ по ТО механотехнологического оборудования (МТО);
¾ обеспечение качества выполняемых работ и проверок после ремонта;
¾ обучение и аттестация персонала подразделения;
¾ участие в ликвидации аварий.
. ЛИНЕЙНАЯ ЭКСПЛУАТАЦИОННАЯ СЛУЖБА (ЛЭС)
Производственная практика №2 проходила на ЛПДС « Черкассы» в линейной эксплуатационной службе (ЛЭС).
Линейная эксплуатационная служба ЛПДС «Черкассы» (далее ЛЭС) является структурным подразделением линейно-производственной диспетчерской станции «Черкассы». Начальником является Мугтабаров Радмил Фаритович. ЛЭС обеспечивает техническое обслуживание и эксплуатацию нефтепроводов НКК, УБКУА, ТОН-1, ТОН-2, ТОН-3, ТУ-3, КУ-2, ТУ-1 и технологические нефтепроводы, расположенные на территории НПС «Черкассы-1», НПС «Черкассы-2».
Основной задачей ЛЭС является выполнение необходимого комплекса профилактических мероприятий, обеспечивающих сохранность и работоспособность оборудования и сооружений линейной части МН и технологических нефтепроводов НПС, в том числе:
- контроль технического состояния объектов линейной части МН и технологических нефтепроводов НПС, организация и проведение технического обслуживания и ремонта указанных объектов, своевременное формирование заявок на выполнение работ на линейной части МН и технологических нефтепроводах НПС силами подрядных организаций (ЦРС); - подготовка участков магистрального и технологического нефтепровода, оборудования и сооружений линейной части МН и НПС к проведению ремонтных работ, их приемка по окончанию выполнения. Так же обследование линейной части нефтепроводов при аварийных ситуациях, из-за снижения давления, вызванного не технологическими причинами, а также при сообщениях о разливе нефти. Функцией ЛЭС является выполнение технического обслуживания и текущего ремонта объектов линейной части МН и технологических нефтепроводов НПС, обеспечение очистки внутренней полости, проведение внутритрубной диагностики линейной части МН и диагностического обследования технологических нефтепроводов НПС, выполнение работ по подготовке участков нефтепроводов к проведению ремонтных работ:
определение оси прохождения нефтепровода;
определение глубины заложения нефтепровода;
определение места положения с составлением соответствующих документов пересечений нефтепровода и коммуникаций, проложенных в одном коридоре;
расстановка знаков безопасности;
определение мест переезда строительной техникой нефтепровода для устройства переездов;
проведение шурфовки и земляных работ по вскрытию участка нефтепровода;
проверка по месту полноты закрытия/открытия телемеханизированных задвижек, закрытие по месту задвижек, не имеющих режима телеуправления.
К тому же приемка выполненных работ по ремонту нефтепровода и рекультивации нарушенных земель, исполнительной документации на выполненные работы, участие в ликвидации аварий, инцидентов, отказов и несанкционированных врезок и их последствий. Содержание в нормативном состоянии аварийного запаса труб, запорной арматуры, фасонных изделий, ремонтных конструкций для линейной части МН и технологических нефтепроводов НПС, ЛПДС выполняет ЛЭС.
При возникновении аварийной ситуации на линейной части МН:
обеспечить сбор патрульной группы и провести обследование участка нефтепровода. При обследовании, осмотру подлежит непосредственно трасса нефтепровода, а в зимний период и прилегающая к ней территория на расстоянии не менее 50 м в обе стороны. При обследовании трассы должна быть обеспечена устойчивая двухсторонняя связь между оператором НПС «Черкассы-1,2» или диспетчером Черкасского НУ и руководителем патрульной группы ЛЭС, выполняющей обследование, который каждый час должен докладывать о протяженности обследованного участка;
после остановки нефтепровода по распоряжению диспетчера управляющего Черкасским НУ обеспечить закрытие по месту линейных задвижек, не имеющих режима телеуправления и проверить полноту закрытия задвижек, перекрытых в режиме телеуправления;
организовать локализацию разлившейся нефти путем создания обвалования и препятствий для её дальнейшего растекания;
организовать установку предупреждающих и запрещающих знаков, аншлагов;
приступить до прибытия ЦРС к вскрытию места повреждения для определения характера повреждения.
В ходе прохождения практики были изучены
. Положение о линейной производственно-диспетчерской станции «Черкассы»
. Положение о линейной эксплуатационной службе ЛПДС «Черкассы»
. Должностная инструкция распределителя работ ЛПДС «Черкассы»
. РД-13.100.00-КТН-225-06 Система организации работ по охране труда на нефтепроводном транспорте
. Отраслевой регламент «Порядок организации и планирования работ
по техническому обслуживанию, ремонту оборудования и сооружений линейной части
магистральных нефтепроводов и технологических нефтепроводов нефтеперекачивающих
станций. Рассмотрена схема размещения арматуры на линейной части магистрального
нефтепровода, технологическая схема нефтеперекачивающей станции. Изучен порядок
составления актов на списание ТМЦ (товарно-материальная ценность),
наряд-допусков на проведение огневых, газоопасных и других работ повышенной
опасности, заполнение паспортов запорной арматуры, заполнение журнала плана ППР
на 2011 год.
5. ОБОРУДОВАНИЕ
ЛЭС «ЧЕРКАССЫ»
Основной задачей ЛЭС является выполнение необходимого комплекса профилактических мероприятий, обеспечивающих сохранность и работоспособность оборудования и сооружений линейной части МН и технологических нефтепроводов НПС.
В ходе эксплуатации нефтепроводы загрязняются асфальто-смолистыми отложениями, различными механическими примесями. Для очистки внутренней полости трубопровода служит ряд приспособлений.
Основное устройство ПРВ (поршень-разделитель внутритрубный), СКР
(скребок), СНШ (снаряд шаблон), СКК (скребки-калибры), УКО (устройство контроля
очистки). Вспомогательное: ПДС (передатчик для скребков), НЧЛ (низкочастотный
локатор), АКЛ (акустический локатор).

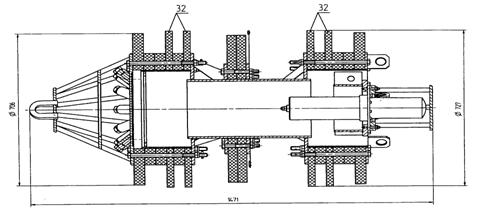

Рисунок - Поршень-разделитель внутритрубный
32 - диск чистящий
ПРВ (базового типа) служат для:
. удаления воды из внутренней полости строящихся или реконструируемых трубопроводов после их гидравлических испытаний;
. разделение разносортных нефтепродуктов в процессе эксплуатации трубопроводов;
. освобождение нефтепроводов от нефти под давлением сжатого газа;
ПРВ (вариант исполнения с чистящими дисками):
. предназначены для удаления отложений со стенок трубопровода и
функционируют аналогично очистным скребкам.

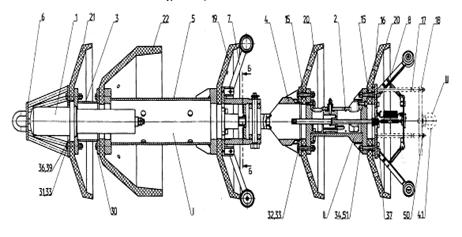

Рисунок - Скребок
СКР необходимы для очистки внутренней поверхности трубопроводов от
парафинсодержащих отложений, посторонних (в том числе металлических) предметов
и продуктов коррозии. Скребок двигается вместе с потоком перекачиваемого
продукта и производит очистку внутренней поверхности трубопровода.

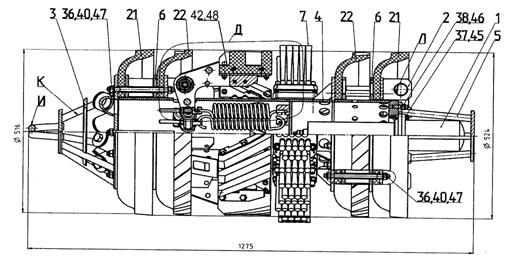

Рисунок - Снаряд шаблон
СНШ служат для:
. определения возможности пропуска по магистральным трубопроводам профилемеров или других внутритрубных инспекционных приборов по ранее не диагностированным участкам;
. измерения одного самого минимального внутреннего сечения
трубопровода на данном участке.

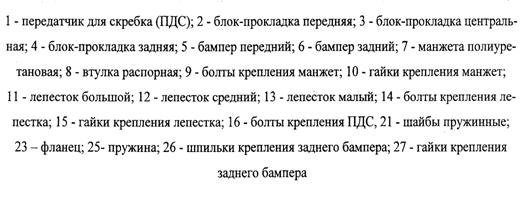

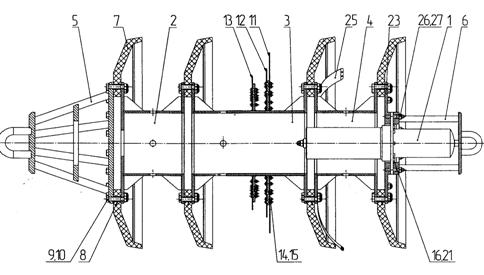

Рисунок - Скребок-калибр
СКК предназначены для оценки минимальной величины проходного сечения трубопроводов, определяемой в следующих случаях:
. для нового трубопровода после завершения монтажных работ;
. для трубопроводов, на которых производился ремонт;

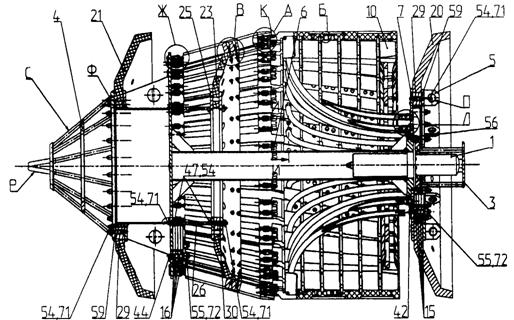

Рисунок - Устройство контроля очистки
УКО определяет готовность участка трубопровода к пропуску внутритрубного ультразвукового дефектоскопа после проведения мероприятия по его очистке.

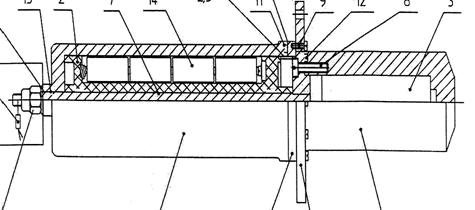

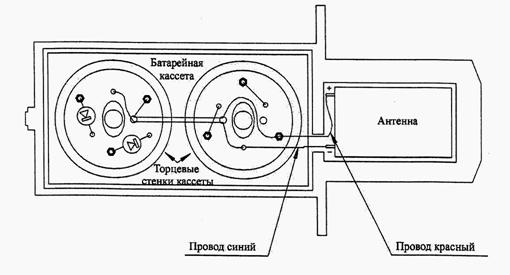

Рисунок- Передатчик для скребков
Рисунок- Передатчик для скребков
ПДС является генератором электромагнитных колебаний в диапазоне приема
наземного локационного оборудования и предназначен для установки на скребках
(очистных и скребках-калибрах) с целью определения их местоположения в
подземных и наземных трубопроводах.

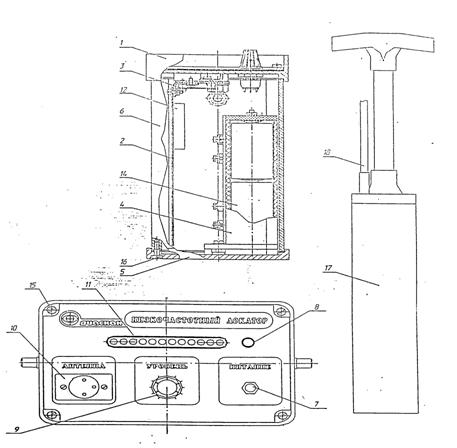

Рисунок - Низкочастотный локатор
НЧЛ используется для обнаружения и определения местоположения внутритрубных снарядов в подземных трубопроводах, оснащенных передающими устройствами.
АКЛ предназначен для обнаружения движущегося внутритрубного снаряда в
подземном трубопроводе путем прослушивания на поверхности земли акустических
колебания грунта, сопровождающих его движение.
. РАСПРЕДЕЛИТЕЛЬ РАБОТ 1 РАЗРЯДА ЛПДС « ЧЕРКАССЫ»
Распределитель работ 1 разряда линейной эксплуатационной службы линейно-производственной диспетчерской станции «Черкассы» относится к категории рабочих.
Распределитель работ в своей деятельности руководствуется:
действующим законодательством РФ;
постановлениями (распоряжениями) правительства РФ;
распорядительными и инструктивными документами органов государственного управления Российской Федерации, в том числе органов Ростехнадзора, Роспотребнадзора, Минприроды РФ, МЧС РФ и др.;
стандартами, нормами, правилами, инструкциями и другими общефедеральными нормативными документами;
РД-153-39.4-056-00 Правила технической эксплуатации магистральных нефтепроводов;
РД-13.100.00-КТН-225-06 Система организации работ по охране труда на нефтепроводном транспорте;
РД-13.100.00-КТН-306-09 «Система организации работ по промышленной безопасности на нефтепроводном транспорте»;
РД-13.220.00-КТН-575-06 Стандарт. Правила пожарной безопасности на объектах МП ОАО «АК «Транснефть» и дочерних акционерных обществ;
регламентами системы экологического менеджмента ОАО «Уралсибнефтепровод» и экологической политикой ОАО АК «Транснефть»;
отраслевыми регламентами, руководящими документами и прочими нормативными документами ОАО «АК «Транснефть», ОАО «Уралсибнефтепровод» по направлению деятельности участка обслуживания механо-технологического оборудования;
техническими требованиями к поставляемой продукции, выполняемым работам; - положением о ЛЭС, настоящей инструкцией;
приказами, планами, распоряжениями ОАО «АК «Транснефть», ОАО «Уралсибнефтепровод», Черкасского НУ;
политикой ОАО "АК "Транснефть" в области охраны труда и Регламентами СУ ОТ"
Распределитель работ производит сбор, оформление документов
регистрация входящей и исходящей документации подразделения (отдела, службы, участка)
контроль за исполнением документов со сроком исполнения.
принимать и отправлять факсимильные документы, сканирование документов, ксерокопирование.
- ознакомление сотрудников участка и подразделния с входящей корреспонденцией.
Обязанности по охране труда:
- выполнять только порученную непосредственным руководителем работу, выдаваемую в устной или письменной форме;
- выполнять работу в положенной спецодежде, спецобуви и с использованием средств индивидуальной защиты;
- требовать в установленном порядке от руководителя работ обеспечения безопасных и здоровых условий труда в соответствии с действующими стандартами, правилами, нормами и инструкциями по охране труда.
Должен уметь:
правильно использовать индивидуальные и коллективные средства защиты от постоянно присутствующих на рабочих местах опасных и вредных производственных факторов, проявление которых возможно в процессе производства работ;
правильно использовать индивидуальные и коллективные средства защиты от потенциально опасных и вредных производственных факторов, кратковременное внезапное проявление которых возможно в процессе производства отдельных работ;
правильно пользоваться документами, инструкциями по эксплуатации и безопасному производству работ, технологическими, электрическими или другими схемами, чертежами, техническими описаниями и другой документацией, необходимой для производства работ;
правильно пользоваться материалами, инструментами и контрольно-измерительными приборами, средствами механизации и другими приспособлениями, применение которых связано с производством работ;
правильно применять безопасные приемы производства работ или ведения технологических процессов;
правильно действовать при возникновении чрезвычайных и нештатных ситуаций, опасных или несчастных случаев;
применять приемы оказания первой доврачебной медицинской помощи
пострадавшим; правильно пользоваться первичными средствами пожаротушения.
ЗАКЛЮЧЕНИЕ
В ходе прохождения практики в Черкасском нефтепроводном управлении
линейной производственно-диспетчерской станции «Черкассы» были получены
практические и теоретические навыки. Изучены регламенты АК «Транснефть».
Ознакомление с работой линейной эксплуатационной службы, основной задачей
которой является выполнение необходимого комплекса профилактических
мероприятий, обеспечивающих сохранность и работоспособность оборудования и
сооружений линейной части МН и технологических нефтепроводов НПС.
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1 Практическая подготовка студентов: учеб.-метод. пособие по организации и произведению учебных, производственных и преддипломных практик для студентов специализаций 130501.1 «Проектирование и эксплуатация газонефтепроводов и газонефтехранилищ» и 130501.2 «Эксплуатация нефтеперекачивающтх агрегатов трубопроводов и хранилищ» / УГНТУ; каф. ТХНГ; сост. Г.Е.Коробков, А.А.Коршак, Р.А.Фазлетдинов, М.М.Фаттахов. - Уфа: Изд-во УГНТУ, 2007.- 45с.
Производственная инструкция «Распределитель работ 1 разряда линейной эксплуатационной службы ЛПДС « Черкассы»»
Положение о линейной производственно-диспетчерской станции «Черкассы» (ЛПДС «Черкассы»)
Руководства по эксплуатации оборудования ЛЭС ЛПДС «Черкассы»
Положение о линейной эксплуатационной службе ЛПДС «Черкассы»
