8.1.3.7. Виджет “ЭМГ”

Виджет “ЭМГ” отображает текущий изгиб указанной мышцы в удобном диапазоне, а затем представляет его как десятичное число от 0 до 1 (рис. 8.24). В теории, при расслабленном состоянии значение будет 0, а если происходит бодорствование, то значение будет равно 1.

Текущая сила ЭМГ представляет собой совокупность необработанных значений напряжений, усредненных (или сглаженных) за известный интервал времени. Чем больше окно усреднения, тем более гладкие данные будут представлены. Необходимо установить верхний порог (внешний темно-синий круг кругового визуализатора) и нижний порог (внутренний темно-синий круг) для постоянно обновляемого “удобного диапазона ЭМГ”. Затем отображается текущая ЭМГ (заполненный круг, который соответствует цвету канала), значение между верхним и нижним порогами.

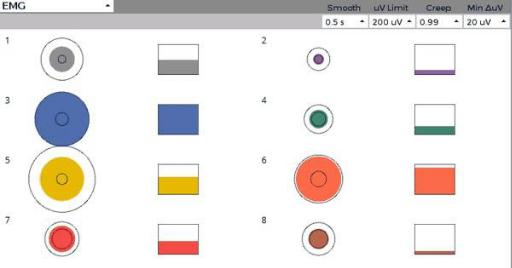

Рис. 8.24. Виджет “ЭМГ”

Это псевдоаналоговое сопоставленное значение более четко представлено на гистограмме справа от кругового визуализатора каждого канала. Верхний порог постоянно ползет вниз, а нижний порог постоянно ползет вверх, пока они не отойдут минимум на ΔμV друг от друга. Это гарантирует, что данная система никогда не создаст верхний / нижний диапазон активности, который слишком велик, чтобы влиять на активность мышц.

Раскрывающиеся элементы виджета предназначены для настройки различных параметров вышеуказанного отношения. Есть 4 основных термина, которые позволяют организовать контроль над 4 параметрами:

Smooth это размер окна. Если установить это значение на уровень минимального значения 0,01 сек. (то есть, уменьшив значение сглаживания), то данные будут очень чувствительными к движениям. В качестве

195

альтернативы можно увеличить сглаживание и установить окно на значение 2,0 сек. В результате отображение данных будет очень плавным и гораздо менее отзывчивым на мышечные движения.

Предел мкВ (μV Limit) это точка отсечения для допустимого значения входного напряжения (мкВ) в любом отдельном блоке данных. Любые значения напряжения (мкВ) выше этого числа будут обрезаны и установлены на уровне этого верхнего предела в мкВ. Это сделано для того, чтобы избежать ошибочных скачков в принимаемых данных, и для того, чтобы избежать существенного искажения рассчитанного среднего значения. Иногда искаженные “битые” пакеты и быстрые движения тела пациента могут создавать значительные всплески уровня сигнала, которые не коррелируют с мышечной активностью. Данная функция позволяет избежать проблем при регистрации такого рода сигнала.

Creep это значение показывает, на сколько быстро верхний предел входного напряжения микроволн сползает вниз и как быстро нижний предел ползет вверх. При регулировке этого значения верхний порог и нижние пороговые кольца будут приближаться друг к другу быстрее. Рекомендуется не изменять это значение для медленного приближения двух колец друг к другу. Если кольца приближаются друг к другу слишком быстро, то придется слишком долго ждать между активациями мышц, верхний порог подойдет очень близко к нижнему порогу, и система будет гиперчувствительной.

Min ΔμV это значение устанавливает минимальный диапазон напряжения между верхним и нижним порогом. Верхний порог и нижний порог не смогут быть ближе друг к другу, чем величина этого значения. При увеличении значения переменной сгибать мышцу придется сильнее для того, чтобы достигнуть величины сгибания от 0 до 100 %. Для того, чтобы пороги (верхний и нижний) подошли друг к другу настолько близко, насколько это возможно при минимальном значении Min ΔμV.

8.1.3.8. Виджет “Сеть”

Виджет “Сеть” позволяет передавать данные в другие программы и приложения (рис. 8.25). Виджет может транслировать потоковую передачу данных одного типа. Данные отправляются последовательно, побитно, в последовательных пакетах. Serial - это основной сетевой протокол, который можно использовать при использовании программы OpenBCI с Arduino.

Скорость передачи данных отображается в битах в секунду. Скорость должна соответствовать выбранной скорости передачи для принимающего приложения.

В настройках порта отображается номер порта принимающего устройства. Например, для Arduino это, вероятно, будет «usbmodem» с прикрепленным серийным номером.

196

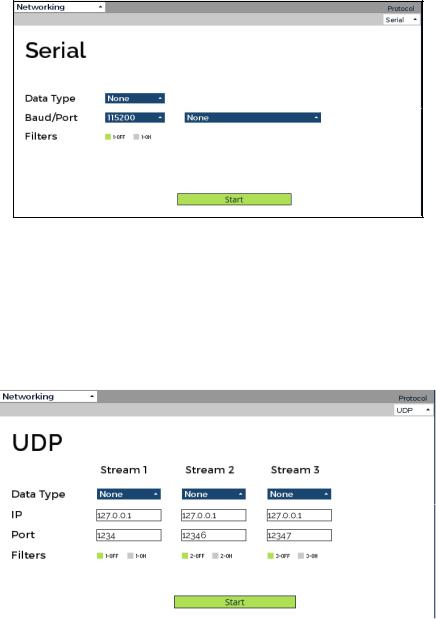

Рис. 8.25. Виджет “Сеть”

UDP это протокол пользовательских датаграмм, используется в основном для установления соединений с малой задержкой и потерями между приложениями в Интернете (рис. 8.26). Протокол UDP позволяет отправлять до трех разных наборов данных трем различным приложениям.

Рис. 8.26. Настройка протокола UDP

LSL (Lab Streaming Layer) это протокол синхронизации потоковых данных для анализа в реальном времени или записи (рис. 8.27). LSL - это хороший способ отправить поток данных с платы OpenBCI в программы (приложения), которые могут записывать или обрабатывать данные, такие как

Matlab.

Данные FFT (БПФ) можно отправлять через протокол LSL, начиная с GUI

версии v.4.1.5-beta.3.

Параметр #Chan служит для интрпретации определенных типов данных. Например, виджет “Focus” выводит одно число, поэтому надо просто установить # Chan=1. На рис. 8.28 представлен скриншот, транслирующий 3 типа данных в Python. Для трансляции данных в Python можно использовать

197

готовый скрипт, размещенный в репозитории

(https://github.com/OpenBCI/OpenBCI_GUI/tree/master/Networking-Test-Kit) .

Рис. 8.27. Настройка протокола LSL

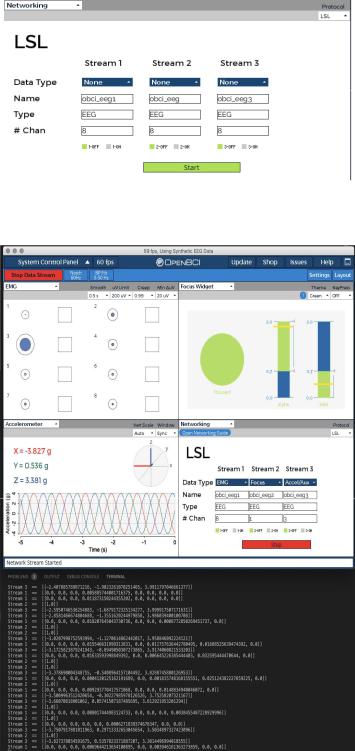

Рис. 8.28. Трансляция данных в Python

Для начала работы необходимо выполнить следующую команду: pip install pylsl, если программа Python еще не установлена.

198

OSC (Open Sound Control) это протокол для сетевых синтезаторов звука, компьютеров и других мультимедийных устройств (рис. 8.29). Преимущества OSC заключаются в использовании функциональной совместимости, точности, гибкости и улучшенной организации с документированием. OSC работает с

MaxMSP, PureData и Resolume.

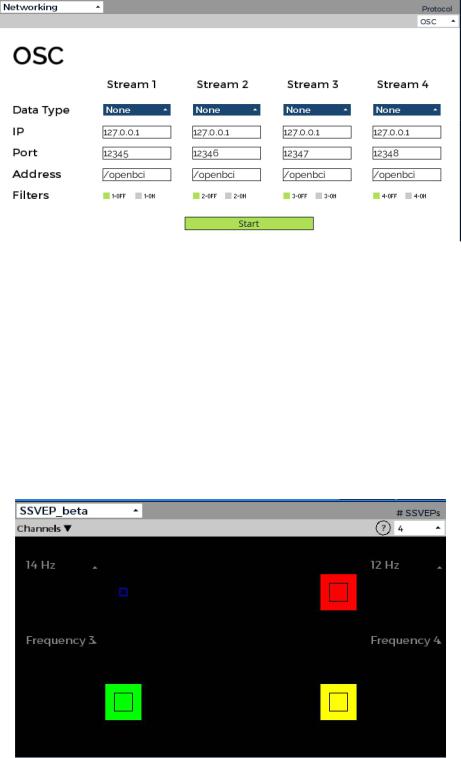

Рис. 8.29. Протокол OSC

8.1.3.9. Виджет “SSVEP”

Виджет “SSVEP” находится в бета-режиме и в настоящее время тестируется (рис. 8.30). Он присутствует в программе GUI, начиная с версии v.4.1.5-beta.3.

Виджет предлагает до четырех каналов SSVEP, каждый со своим диапазоном частот. Каждый канал в виджете имеет выпадающее меню для выбора необходимой частоты.

Рис. 8.30. Виджет “SSVEP”
