Материал: Аппаратура для электроэнцефалографических исследований. Журавлев Д.В

отображения хороших пиков и впадин. Точная настройка возможна по мере необходимости.

Окно управляет количеством времени, которое показано в серии. Иногда в процессе измерения появляются предупреждения о

чувствительности (Railed/Near Railed). Эти предупреждения показывают, что сигнал отсутствует или слабый и что необходимо проверить электроды, чтобы убедиться, что они хорошо соприкасаются с поверхностью кожи.

Для того чтобы проверить импеданс на каждом канале, есть кнопка проверки импеданса (Impedance Check). После нажатия на кнопку плата посылает тестовый сигнал на соответствующий контакт, для того чтобы проверить импеданс. Информация в программе выводится в кОм. Во время проверки импеданса потоковая передача данных прекращается автоматически.

8.1.3.2. Виджет “БПФ”

Быстрое преобразование Фурье (БПФ) - это стандартная функция визуализации регистрируемых биоданных. Программа имеет виджет БПФ

(рис. 8.18).

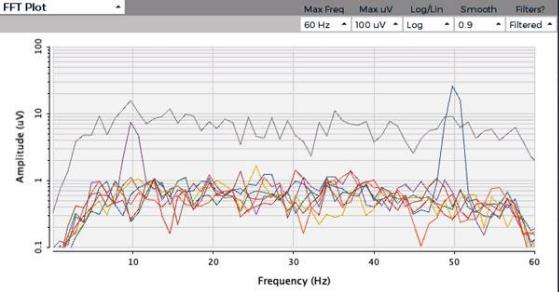

Рис. 8.18. Виджет “БПФ”

Ось X отображает различные частоты, а ось Y показывает соответствующие амплитуды каждой частоты в мкВ. Эти амплитуды отображаются логарифмически по умолчанию. Однако этот параметр можно изменить в выпадающем списке и выставить либо линейное, либо логарифмическое отображение. Каждый цвет на графике БПФ имеет цветовую кодировку для соответствия каналам во временном ряду.

190

8.1.3.3. Виджет “Акселерометр”

Каждая плата регистрации оснащена трехосевым акселерометром, данные с которого передаются в этот виджет (рис. 8.19). Этот акселерометр измеряет ускорение самой платы по осям XYZ.

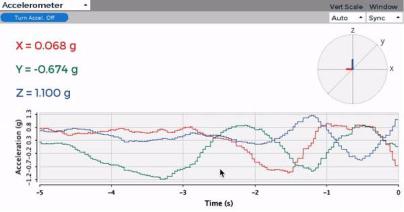

Рис. 8.19. Виджет “Акселерометр”

Виджет в режиме “Axis Graph” на графике отображает значения относительного ускорения по осям XYZ в текущий момент времени. Виджет в режиме “Timeline” отображает относительные ускорения по осям XYZ, изменяющиеся с течением времени, цвет которых совпадает с цветами осей.

8.1.3.4. Виджет “Участок головы”

Виджет “Участок головы” (Head Plot) показывает, какие области головы испытывают наибольшую активность. Чем насыщеннее красный цвет, тем больше мозговой активности происходит на данном участке. Контурные линии также показаны для того, чтобы соединить различные области с одинаковыми уровнями активности.

Каждое число на биограмме соответствует конкретному электроду конкретного канала, отображаемому в виджете временных рядов. Эти номера соответствуют рекомендованной схеме расположения электродов, однако каждый из электродов можно перенести в другое место.

Размещение узлов по умолчанию на основе модели 10-20 представлено в табл. 8.1. Обозначения P7 и P8 соответствуют узлам T5 и T6.

По сравнению с эталонным входом входные контакты могут давать положительное или отрицательное значение. Выбор «+/-» показывает истинное значение, измеренное относительно эталонного. Поэтому, если напряжение измеряется ниже эталонного значения, то значение будет отображаться отрицательным (т.е. синим цветом), а если измеренное напряжение будет выше, значение будет положительным (рис. 8.20).

191

Таблица 8.1

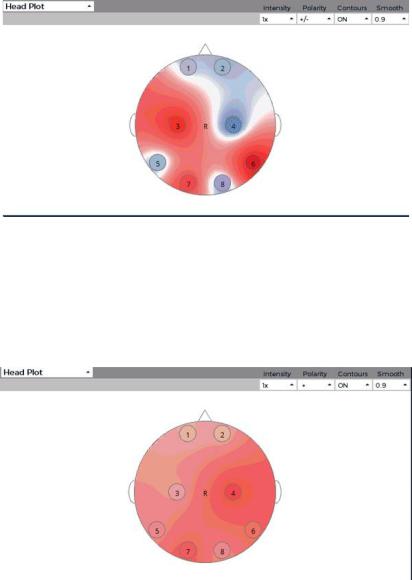

Рис. 8.20. Виджет “Участок головы”

В качестве альтернативы «+» может отображаться только как абсолютное значение, независимо от того, был ли сигнал положительным или отрицательным (рис. 8.21).

Рис. 8.21. Виджет “Участок головы” только с абсолютными значениями

192

8.1.3.5. Виджет “Фокус”

Виджет распознает сфокусированное психическое состояние, просматривая уровни альфа- и бета-волн на каналах 1 и 2. Он основан на исследованиях по поддержке сфокусированного состояния, при выравнивании уровня альфа-ритма в диапазоне 0,7-2,0 мкВ и уровня бета-ритма в диапазоне 0,0-0,7 мкВ. Если данные выходят за пределы установленных диапазонов, то алгоритм делает вывод, что пациент не сфокусирован (рис. 8.22).

Рис. 8.22. Виджет “Фокус”

Для достижения наилучших результатов в фокусировке сознания можно попробовать установить сглаживание 0,98 на графике FFT (БПФ).

Когда режим “KeyPress” включен, то можно выполнять задачи в то время, когда пациент находится в фокусе. Необходимо нажать либо стрелку “ВВЕРХ”, либо клавишу “ПРОБЕЛ” для включения режима. В противном случае режим будет отменен.

Папка “W_Focus” содержит исходные данные, на которых был основан виджет фокусировки, и материалы (включая пример и инструкции), касающиеся вывода Arduino.

8.1.3.6. Виджет “Диапазон мощности”

Виджет “Диапазон мощности” показывает уровни относительных напряжений различных категорий мозговых волн (рис. 8.23).

Каждый тип мозговых волн представляет собой подмножество частот, которые показывают различные состояния мозговой активности. Данный виджет хорошо показывает текущую деятельность мозга.

В табл. 8.2 представлены основные диапазоны волн и варианты интерпретации мозговой активности в зависимости от диапазонов.

193

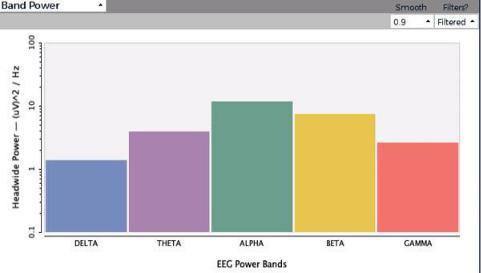

Рис. 8.23. Виджет “Диапазон мощности”
