Реферат: Автоматизация электрических сетей и систем

создания ПА на объектах электроэнергетики, в случае, когда устройства и комплексы ПА контролируют параметры электроэнергетического режима в электрической сети 110 кВ и выше;

строительства (реконструкции, технического перевооружения, модернизации) иных объектов электроэнергетики, технологический режим работы или эксплуатационное состояние комплексов и устройств ПА которых влияет (может повлиять) на электроэнергетический режим работы энергосистемы;

создания (модернизации) ПА в соответствии с техническими условиями на технологическое присоединение к электрическим сетям, согласованными (подлежащими согласованию) с субъектом оперативно-диспетчерского управления в электроэнергетике.

Рабочая документация на создание (модернизацию) ПА направляется субъекту оперативно-диспетчерского управления в электроэнергетике не позднее чем за 6 мес до ввода новых (модернизированных) комплексов или устройств ПА в работу или в иной согласованный с субъектом оперативно-диспетчерского управления в электроэнергетике срок в зависимости от сложности вводимого объекта электроэнергетики, но в любом случае - не позднее чем за 2 мес до ввода устройства или комплекса ПА в работу.

Настройка устройств и комплексов ПА (определение уставок и алгоритмов функционирования) должна осуществляться:

при вводе в работу новых (модернизированных) устройств и комплексов ПА;

в процессе эксплуатации существующих устройств и комплексов ПА при изменении схемно-режимных условий в энергосистеме.

В проектной и рабочей документации для новых (модернизированных) устройств и комплексов ПА должны быть определены:

проектные уставки;

алгоритмы функционирования (принципиальные, функционально-логические схемы, схемы программируемой логики);

настройки параметрирования и конфигурирования.

Ввод в работу новых (модернизированных) устройств и комплексов ПА, являющихся объектами диспетчеризации, осуществляется с проектными уставками и алгоритмами функционирования, согласованными с субъектом оперативно-диспетчерского управления в электроэнергетике, или с уставками и алгоритмами функционирования, измененными относительно проектных по заданию субъекта оперативно-диспетчерского управления в электроэнергетике.

Ввод в работу устройств АОСЧ, не являющихся объектами диспетчеризации, осуществляется с уставками, определенными соответствующим субъектом электроэнергетики или потребителем электрической энергии в соответствии с заданием субъекта оперативно-диспетчерского управления в электроэнергетике по объему и настройке АОСЧ.

Изменение уставок и алгоритмов функционирования в процессе эксплуатации существующих устройств и комплексов ПА, являющихся объектами диспетчеризации, должно осуществляться по заданию субъекта оперативно-диспетчерского управления в электроэнергетике или по согласованию с этим субъектом.

Изменение уставок и алгоритмов функционирования в процессе эксплуатации существующих устройств и комплексов ПА, не являющихся объектами диспетчеризации, осуществляется по решению собственника или иного законного владельца соответствующего объекта электроэнергетики, согласованному при необходимости с другими субъектами электроэнергетики.

Задания субъекта оперативно-диспетчерского управления в электроэнергетике на изменение уставок и алгоритмов функционирования устройств и комплексов ПА должны реализовываться:

в установленные такими заданиями сроки в случае, если изменение уставок и алгоритмов функционирования устройств и комплексов ПА может быть реализовано с использованием существующих аппаратных средств;

в сроки, согласованные собственниками или иными законными владельцами соответствующих объектов электроэнергетики с субъектом оперативно-диспетчерского управления в электроэнергетике, в случае, если изменение уставок и алгоритмов функционирования устройств и комплексов ПА не может быть реализовано с использованием существующих аппаратных средств.

Задание субъекта оперативно-диспетчерского управления в электроэнергетике на настройку АЧР, ЧАПВ (в том числе увеличение объемов УВ) в случае невозможности выполнения задания существующими аппаратными средствами должно быть реализовано в срок не более 5 мес с момента получения задания.

Субъекты электроэнергетики и потребители электрической энергии, получившие от субъекта оперативно-диспетчерского управления в электроэнергетике задание на настройку устройств и комплексов ПА, должны направить ему: - подтверждение о выполнении фактической настройки устройств и комплексов ПА в соответствии с заданием субъекта оперативно-диспетчерского управления в электроэнергетике не позднее трех рабочих дней с момента реализации задания; - исполнительные схемы устройств или комплексов ПА не позднее 1 мес с момента реализации задания. Задание на увеличение объема УВ АЧР и ЧАПВ выдается субъектом оперативно-диспетчерского управления в электроэнергетике сетевым организациям или иным собственникам и законным владельцам объектов электросетевого хозяйства. По решению субъекта оперативно-диспетчерского управления в электроэнергетике такое задание может быть выдано собственникам и законным владельцам электростанций либо непосредственно крупным потребителям электрической энергии.

В целях выполнения такого задания сетевые организации, иные собственники и законные владельцы объектов электросетевого хозяйства, собственники или иные законные владельцы электростанций должны самостоятельно взаимодействовать с другими субъектами электроэнергетики и потребителями электрической энергии.

электроэнергетический противоаварийный автоматика диспетчерский

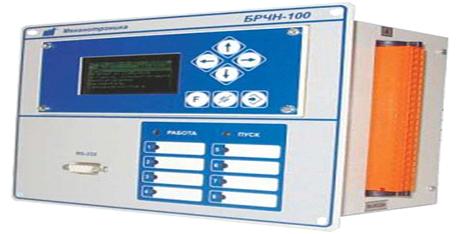

Рис.1 БРЧН-100 Цифровой блок разгрузки по частоте и напряжению

БРЧН-100 БРЧН-100-Б-2-01 и БРЧН-100-Б-1-01 предназначены для выполнения функций противоаварийной автоматики: автоматической разгрузки по частоте и напряжению и включения потребителей после ликвидации аварийного режима.БРЧН-100-Б-01 предназначен для работы в схеме со статической подачей команд замыканием и размыканием бистабильных выходных реле. Для работы в схеме с импульсной подачей команд замыканием и размыканием контактов выходных реле предусмотрен блок.

ЗАКЛЮЧЕНИЕ

В данном реферате присутствует информация о агрегатах автоматического управления, способах регулировки и поддержанию параметров электрической сети в необходимых положениях. Мы выяснили, что необходимо предпринимать для защиты электрооборудования и электросетей от перегрузки, потери мощностей и при экстренных обстоятельствах.

Автоматические средства контроля над электросетями необходимы, и в настоящее время производиться активная разработка новейших образцов и модернизация существующих.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Автоматика ограничения изменений частоты энергосистем «Практическое пособие для инженеров по обслуживанию частотных автоматик». Авт.: Данильчук В.Н. Киев, 1973. - 249 с.

. Методические указания к учебной исследовательской работе «Корреляционные методы идентификации линейных стационарных динамических систем» по курсу «Метрология, методы и техника эксперимента». Сост.: Бажин Е. И. Липецк, ЛипПИ, 1992. - 32 с.

. Основы автоматического регулирования и управления. Под ред. Пономарёва В.М. и Литвинова А.П. М.: Высшая школа, 1974. - 440 с.
