Рабочее место оператора ПЭВМ (диспетчера) и производственные здания могут стать как источником локальной ЧС техногенного происхождения, так и оказаться под воздействием ЧС масштаба здания или предприятия, местной или территориальной ЧС. Без своевременной ликвидации локальная ЧС может разрастись до масштабов здания и даже предприятия.

Опасными факторами, воздействующими на людей и материальные ценности, являются:

пламя и искры;

повышенная температура окружающей среды;

токсичные продукты горения и термического разложения;

дым;

пониженная концентрация кислорода.

К вторичным проявлениям опасных факторов пожара, воздействующим на людей и материальные ценности, относятся:

осколки, части разрушившихся аппаратов, агрегатов, установок, конструкций;

радиоактивные и токсичные вещества и материалы, вышедшие из разрушенных аппаратов и установок;

электрический ток, возникший в результате выноса высокого напряжения на токопроводящие части конструкций, аппаратов, агрегатов;

опасные факторы взрыва по ГОСТ 12.1.010, происшедшего вследствие пожара;

огнетушащие вещества.

Наиболее вероятно возможной чрезвычайной ситуацией является пожар в производственном здании УКПГ-8.

Для обеспечения противопожарной защиты проводятся организационные и технические мероприятия.

Организационные мероприятия:

организация ведомственных служб пожарной безопасности в соответствии с законодательством;

организация обучения работающих правилам пожарной безопасности на предприятии;

разработка и реализация норм и правил пожарной безопасности, инструкций о порядке обращения с пожароопасными веществами и материалами, о соблюдении противопожарного режима и действиях людей при возникновении пожара;

изготовление и применение средств наглядной агитации по обеспечению пожарной безопасности;

паспортизация материалов, изделий, зданий и сооружений объектов в части обеспечения пожарной безопасности;

нормирование численности людей на объекте по условиям безопасности их при пожаре;

разработка мероприятий по действиям администрации, рабочих, служащих и населения на случай возникновения пожара и организация эвакуации людей.

Технические мероприятия:

применение основных видов, требуемого количества пожарной техники, ее размещение и обслуживание по ГОСТ 12.4.009; применяемая пожарная техника обеспечивает эффективное тушение пожара (загорания) и безопасна для природы и людей;

применение средств своевременного оповещения людей, таких как пожарная сигнализация;

применение основных строительных конструкций и материалов, в том числе используемых для облицовок конструкций, с нормированными показателями пожарной опасности;

применение пропитки конструкций объектов антипиренами и нанесением на их поверхности огнезащитных красок (составов);

применение устройств и средств, обеспечивающих ограничение распространения пожара.

.3.1 Расчет эвакуационных путей и выходов

В соответствии с требованиями СНиП II-2-80 объект должен иметь такое объемно-планировочное и техническое исполнение, чтобы эвакуация людей из него была завершена до наступления предельно допустимых значений опасных факторов пожара. Для обеспечения эвакуации необходимо:

установить количество, размеры, и соответствующее конструктивное исполнение эвакуационных путей и выходов;

обеспечить возможность беспрепятственного движения людей по эвакуационным путям;

организовать при необходимости управление движением людей по эвакуационным путям (световые указатели, звуковое и речевое оповещение и тому подобное).

Для обеспечения безопасной эвакуации людей из помещения расчетное время эвакуации должно быть меньше необходимого времени эвакуации людей. Расчетное время эвакуации определяется исходя из протяженности эвакуационных путей и скорости движения людских потоков на всех участках пути от наиболее удаленных мест до эвакуационных выходов. При этом весь путь движения людского потока делится на участки, имеющие определенную исходя из плана помещения длину и ширину.

Эвакуация производится из диспетчерского пункта, в котором находится два человека.

Расчетное время эвакуации людей tр определяется как сумма времени движения людского потока по отдельным участкам пути ti по формуле [18]:

 (10)

где t1 - время движения людского потока на первом (начальном) участке, мин;, t3,..., ti - время движения людского потока на каждом из следующих после первого участка пути, мин;

Плотность людского потока D1 на первом участке пути, м2/м2, вычисляют по формуле [18]:

 (11)

где N1 - число людей на первом участке, чел;- средняя площадь горизонтальной проекции человека, принимаемая равной 0,1 м2 (для взрослого человека в домашней одежде);

d1, - ширина первого участка пути, м.

Рассчитываем плотность людского потока D1 на первом участке пути, м2/м2,

 м2/м2.

Значение D должно быть не более 0,92 м2/м2.

          Время движения людского потока по первому участку пути вычисляется по формуле [18]:

 (12)

где l1 - длина первого участка пути, м;- значение скорости движения людского потока по горизонтальному пути на первом участке, м/мин.

Рассчитываем время движения людского потока на первом участке пути, мин.

 мин.

Значение скорости v1 движения людского потока на участках пути, следующих после первого, принимается в зависимости от значения интенсивности qi движения людского потока по каждому из участков пути (согласно [18]).

, (13)

Если полученное значение qi меньше qмах то время движения по i-тому участку пути определяется по формуле [18]:

=li/vi (14)

где li - длина i-го участка пути, м;- значение скорости движения людского потока по горизонтальному пути на i-том участке, м/мин.

Для горизонтального пути qмах равно 16,5 м/мин.

Рассчитываем интенсивность движения людского потока на втором участке пути, м/мин,

 м/мин.

Рассчитываем время движения людского потока на втором участке пути:

 мин.

Рассчитываем время эвакуации людей:

 мин.

Допустимое время эвакуации из производственного здания II степени огнестойкости с категорией производства В и объемом помещения до 15 тыс. м3 составляет t = 1,25 мин. [18]. То есть, для данного помещения расчетное время эвакуации не превышает необходимое. На рисунке 5.1 представлен план эвакуации рабочего персонала.

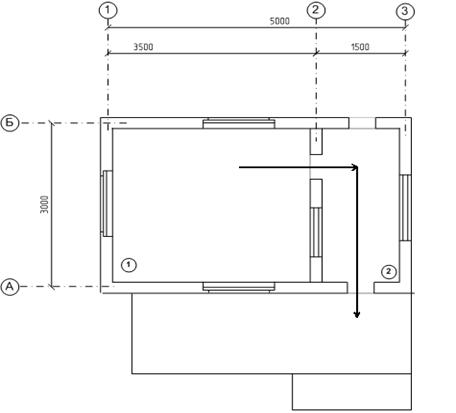

Рисунок 4.1 - План эвакуации рабочего персонала

Разработанные мероприятия по улучшению условий труда диспетчера позволяют снизить тяжесть труда с четвертой категории до третьей. Наиболее вероятной чрезвычайной ситуацией является пожар в производственном здании. Предусмотрено применение средств пожаротушения, пожарной техники и пожарная сигнализация, а также разработан план эвакуации людей. Время эвакуации из диспетчерского пункта равно 0,07 мин. и не превышает необходимое.

Заключение

В результате выполнения дипломного проекта разработана система автоматизации процесса абсорбционной очистки природного газа У372 Оренбургского газоперерабатывающего завода (АСУ ТП 1У372).

В ходе разработки проекта, выполнены следующие этапы работ:

проведено предпроектное обследование установки 1У372 и сбор исходных данных;

на основании анализа технологических процессов выработаны решения направленные на обеспечение эффективности внедряемой системы и снижение непроизводительных потерь;

определена структура и функционирование программно-технического комплекса;

выбраны программные и технические средства для реализации автоматизированной системы.

Использование современного программно-технического комплекса I/A Series фирмы «Foxboro», системы противоаварийной защиты TRIDENT, современных интеллектуальных контрольно - измерительных приборов и исполнительных механизмов позволило создать систему с высокими эксплуатационными характеристиками.

Практическая реализация данного проекта позволит получить следующие результаты:

достижение высоких технико-экономических показателей работы за счет поддержания наиболее рационального режима работы технологического оборудования;

обеспечение надежной и эффективной работы производственных объектов за счет повышения качества контроля и оперативности управления режимами работы в соответствии с требованиями технологических регламентов, своевременного обнаружения и устранения отклонений;

выполнение установленных производственных заданий по объемам и качеству товарной продукции;

снижение непроизводительных потерь материально-технических, топливно-энергетических ресурсов и эксплуатационных расходов, в том числе за счет рационального управления процессом регенерации аминового сорбента;

увеличение длительности межремонтного пробега технологического оборудования;

улучшение условий труда оперативного технологического и диспетчерского персонала;

увеличение объема контролируемой оперативной информации, повышение оперативности контроля и управления (уменьшение запаздывания поступления оперативной информации и выдачи управляющих воздействий).
