Материал: Автоматизированные системы диагностики, контроля и испытаний приборов. методические указания к лабораторным работам для студентов. Костюков А.С., Башкиров А.В

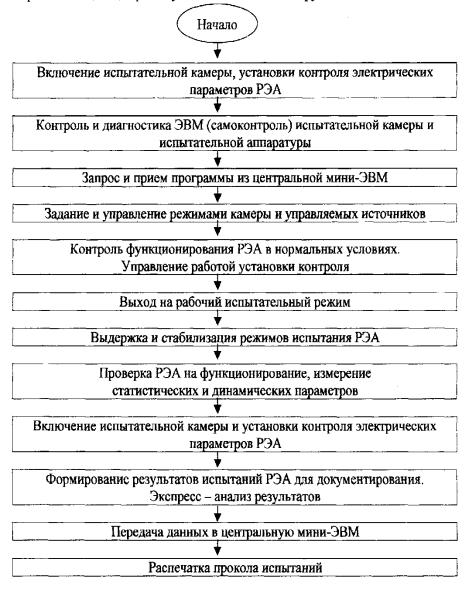

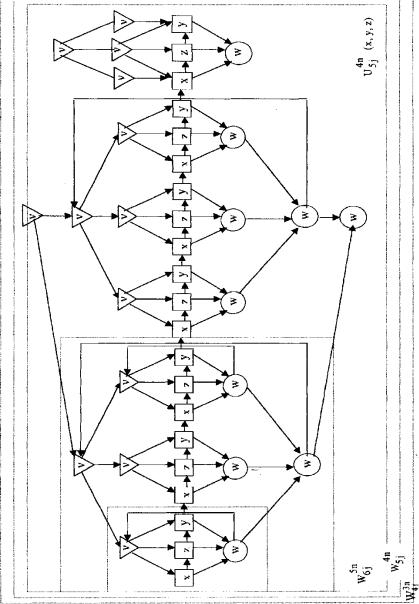

Рис. 14. Обобщенный алгоритм управления работой автоматизированной установки испытаний РЭА

32

Автоматизация поверочных работ с применением ЭВМ позволяет:

•сокращать трудоемкость при одновременном увеличении производительности;

•освобождать персонал отрутиной обработки данных и анализа результатов;

•повышать достоверность поверки за счет возможности повторения измерений, статистической обработки результатов и исключения субъективных ошибок исполнителя;

•осуществлять учет сроков поверки и оперативно анализировать состояние приборов, всего парка измерительных средств в межповерочные сроки.

Схема автоматической градуировки измерительных трактов приведена на рис. 34.

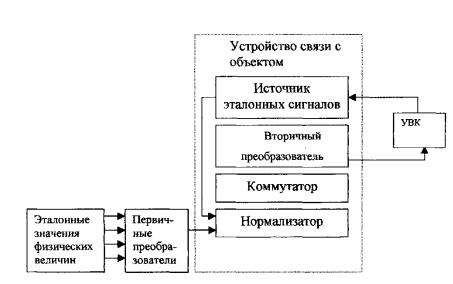

Рис. 15. Схема автоматической градуировки измерительных каналов (УВК) управляющий вычислительный комплекс

Как уже отмечалось, наибольшую сложность представляет контроль работоспособности и измерение параметров цифровых РЭА, которое осуществляется на некотором подмножестве наборов входных и выходных сигналов, называемых текстовыми. Может

33

использоваться статистический контроль параметров, функциональный контроль рабочей частоте и функциональнопараметрический контроль. Определяющим фактором является скорость и полнота контроля и диагностики неисправностей цифровых устройств. Методы построения текстовых последовательностей сигналов основываются на случайном поиске и алгоритмических способах.

Контрольные вопросы

1.Математическая модель техпроцесса испытания.

2.От чего зависит точность математической модели?

3.Что включает в себя иерархическая структура АСИ?

4.Приведите алгоритм управления работой автоматизированной установки испытания приборов (ЭС).

5.Приведите схему автоматической градуировки измерительных каналов

ТРЕБОВАНИЯ К ОТЧЕТУ ПО ЛАБОРАТОРНОЙ РАБОТЕ

Отчет по практическому занятию оформляется студентами в отдельной тетради и представляется преподавателю по окончанию практического занятия. В отчете должны быть следующие пункты:

-номер и название практического занятия;

-дата выполнения практического занятия;

-цель практического занятия;

-краткие ответы на контрольные вопросы;

-выводы по практическому занятию.

34

ЗАКЛЮЧЕНИЕ

Создание нового поколения универсального оборудования, позволяющего проводить автоматизацию диагностики и испытания РЭС различных видов и в любой последовательности, обеспечивает повышение производительности, информативности и уровня надежности электронных средств. Проектирование и создание современных приборов и (ЭС) практически невозможно без предварительной оценки устойчивости её к механическим и тепловым воздействиям. Среди различных методов испытаний одним из перспективных является метод виртуальных испытаний, позволяющий провести быстро оценку работоспособности устройства, снизить затраты на его конструирование и получить высокую достоверность результатов испытаний.
