где N – количество осветительных приборов, шт.; ЕН – нормированная освещенность, лк;

S – освещаемая площадь, м2;

Z – коэффициент отношения средней освещенности к минимальной;

k – коэффициент запаса, учитывающий старение источников света и загрязнение осветительных приборов; Ф – обеспечиваемый световой поток, лм;

η – коэффициент использования светового потока;

n – число источников света в осветительном приборе, шт. Индекс помещения i определяется по формуле:

где S - освещаемая площадь помещения, м2;

h – высота подвеса осветительного прибора, м; А ˗ длина помещения, м;

B – ширина помещения, м.

Предполагаемые размеры помещения технического отдела дистанции сигнализации и связи составляют: длина – 6 м, ширина – 5 м, высота – 4 м, высота подвеса над рабочей поверхностью – 3,2 м. Соответственно индекс освещенности рассматриваемого помещения будет равен:

( )

При расчете числа осветительных приборов N возьмем следующие параметры и коэффициенты:

Ен = 300 лк. (по СНиП 23-05-95);

S = 30 м2;

Z = 1,1 (для люминесцентных ламп);

K = 1,5 (помещения с незначительным содержанием пыли, дыма и копоти (менее 1 мг/м3), административно-конторские помещения); Ф = 3000 лм (для лампы ЛБ-40); η = 0,37 (для помещения с индексом 0,84);

n = 4 шт. (для осветительного прибора типа ЛВП);

20

.

Таким образом, исходя из размеров светильника и заданного размера помещения, для устройства общего освещения необходимо два ряда светильников по 2 светильника в каждом, типа ЛВП с лампами ЛБ-40.

2.Расчет местного освещения рабочего места пользователя

всистеме комбинированного, применяется точечный метод расчета, который предполагает точечный источник света (рис. 1), сила которого определяется по формуле:

где: Ia - требуемая сила света светильника в направлении угла a, кд; ЕН - нормированная освещенность, лк;

K - коэффициент запаса, учитывающий старение источников света и загрязнение осветительных приборов;

h - высота подвеса светильника над рабочей поверхностью, м;

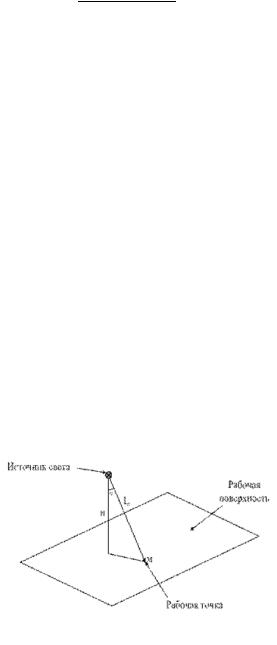

Рис. 1. Точечный источник света

Угол a на проектируемом рабочем месте составляет 30°, cosa=0,866, cos3a=0,650.

Высота подвеса светильника – 0,5 м. Тогда для величины силы света получаем, кд:

21

По графику (рис. 2) определяем, что для светильника ЛНП-01 и лампы ЛБ-15 сила света в направлении угла 30° (для условной лампы в 1000 лм) равна 180 кд (по кривой 3).

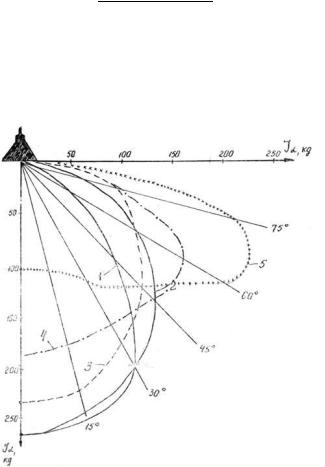

Рис. 2. Кривые светораспределения в вертикальной плоскости для светильников

Следовательно, требуемый световой поток для этого светильника:

Световой поток одной лампы ЛБ-15 равен 820 лм. Светильник ЛНП-01 содержит две лампы ЛБ-15, а его световой поток – 1640 лм. Следовательно, светильник ЛНП-01 может быть использован для местного освещения.

Фактическое количество светильников в аудитории 8 комплектов по 2 лампы.

22

4.2. Расчет уровня шума в жилой застройке

Задача данного расчета – определить уровень звука в расчётной точке (площадка для отдыха в жилой застройке (рис. 3)) от источника шума – автотранспорта, движущегося по уличной магистрали.

Уровень звука в расчётной точке, дБА,

В формуле влияние травяного покрытия и ветра на снижение уровня звука не учитывается.

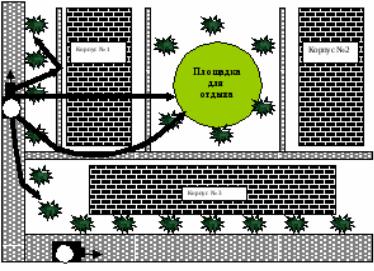

Рис. 3. Расположение площадки для отдыха в жилой застройке

23

Снижение уровня звука от его рассеивания в пространстве:

где rn – кратчайшее расстояние от источника шума до расчётной точки, м; ro– кратчайшее расстояние между точкой, в которой определяется звуковая характеристика источника шума, и источники шума; ro=7,5 м.

Снижение уровня звука из-за его затухания в воздухе:

( )

где воз – коэффициент затухания звука в воздухе; воз= 0,5дБА/м.

Снижение уровня звука зелёными насаждениями:

В = 10м.

Снижение уровня звука экраном (зданием) Lвоз зависит от разности длин путей звукового луча ,м (табл. 4).

Таблица 4

Зависимость снижение уровня звука экраном (зданием) от разности звукового луча

Расстоянием от источника шума и от расчётной точки до поверхности земли можно пренебречь.

Снижение шума за экраном (зданием) происходит в результате образования звуковой тени в расчётной точке и огибания экрана звуковым лучом.
