Материал: Чертежи металлических конструкций. методические указания к расчетно-графической работе по начертательной геометрии и инженерной графике. Иващенко Е.И

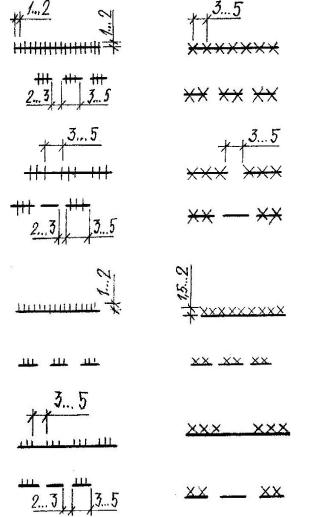

Таблица 1 Условные изображения и обозначения сварных соединений
Наименование |
Размеры изображения, мм |
||
Заводские |
Монтажные |
||
|
|||
Швы стыковые сплошные: |
|
|
|
а) с видимой стороны |
|
|
|
б) с невидимой стороны |
|
|
|
|
|
|
|
Швы стыковые, прерывистые: |
|
|
|
а) с видимой стороны |
|
|
|
б) с невидимой стороны |
|
|
|
|
|
|
|
Швы угловые, тавровые или внахле- |
|
|
|
стку сплошные: |
|
|
|
а) с видимой стороны |
|
|
|
б) с невидимой стороны |
|
|
|
|
|
|
|
Швы угловые, тавровые или внахле- |
|
|
|
стку прерывистые: |
|
|
|
а) с видимой стороны |
|
|
|
б) с невидимой стороны |
|
|
|
|
|
|
|
Упрощенные и условные изображения крепежных деталей должны соответствовать ГОСТ 2.315-68*, ГОСТ 21.501-93. Условные обозначения отверстий под болты и заклепки должны соответствовать требованиям ГОСТ 2.30768*. Условные обозначения проката в тексте и на чертежах приведены в табл. 2.
Маркировка конструктивных элементов. На рабочих чертежах отдель-
ные элементы конструкций обозначают марками: балки - Б, колонны - К, связи горизонтальные - ГС, фермы стропильные - Ф и т. д. Рядом с маркой пишут порядковый номер данной конструкции. Марку проставляют над полочкой, соединенной линией-выноской с обозначаемым элементом.
Расположение видов. Одной из основных особенностей выполнения чертежей металлоконструкций является система расположения видов изображаемых проекций: вид сверху в проекционной связи - над главным видом; вид снизу - под главным видом; вид справа - справа от главного вида; вид слева - слева от главного вида; над каждым видом (кроме главного) делают надпись по
6
типу "А", а направление взгляда указывают стрелкой, обозначенной соответствующей буквой.
|
|
|
|
|
Таблица 2 |
|
|
|
Условное обозначение профилей проката |
||||
|
Вид проката, ГОСТ |
Условное |
Пример условного |
|
||
|
обозначения |
обозначения |
|
|||
|
|
|
|
|
||
Сталь горячекатаная. |
|
|
|
|
||
Балки |
двутавровые. |
ГОСТ |
(номер балки) |
20 |
|
|
8239-89 |
|
|
|
|
||
|
|
|
|
|
||
Сталь горячекатаная. |
|
|
20 |
|
||
Швеллеры. ГОСТ 8240-89 |
(номер швеллера) |
|
||||
|
|
|||||
Уголки |
стальные горячеката- |
(ширина полки х |
|
|
||
ные |
равнополочные. |
ГОСТ |
толщина полки, |
200х12 |
|
|
8509-93 |
|
|
мм) |
|
|
|
Уголки |
стальные горячеката- |
(ширина большой |
|
|
||
ные |
неравнополочные. |
ГОСТ |
полки х ширина малой |
200х125х12 |
|
|
8510-86 |
|
|
полки х толщина полки, |
|
|
|
|
|
|
|
мм) |
|
|
|
|
|
|
|
||
Прокат |
стальной горячеката- |
(ширина полосы х |
|
|
||
|
|
|
|
|
|
|
ный широкополосный универ- |
толщина полосы, мм) |
400х12 |
|
|||
сальный. ГОСТ 82-70* |
|
|
|
|
||
|
|
4. ЧЕРТЕЖ УЗЛА МЕТАЛЛИЧЕСКОЙ ФЕРМЫ |
||||
|
Графическое оформление чертежей металлических конструкций рассмот- |
|||||
рим на примере выполнения узла фермы. |
|
|
||||
|
Выбор варианта задания принимается из табл. |
3-6 по трехбуквенному |
||||
шифру студента, составленному из первых букв фамилии, имени и отчества. Например, студент Петров А.И. получает шифр ПАИ, по которому из таблиц он принимает необходимые для выполнения задания данные: расчетная схема фермы -1, номер узла -1 и сечение элементов фермы - 3.
Задание выполняется на формате А3 (297х420 мм), форма и размер основной надписи приведены на рис. 1.
Ферма представляет собой стержневую решетчатую конструкцию. Верхний и нижний ее элементы называются верхним и нижним поясами. Стрежни, заключенные между поясами называют решеткой фермы, которая состоит из вертикальных элементов - стоек и наклонных элементов - раскосов. Место соединения стержней фермы называется узлом. Узел опорной части фермы называется опорным узлом. Если ферма имеет треугольное очертание, то верхний средний узел называется коньковым узлом. Расстояние между опорами фермы называется пролетом фермы, а расстояние между узлами нижнего пояса - панелью (рис. 2). Элементы фермы соединяются в узлах с помощью стального листа (фасонки) сваркой или заклепками.
7

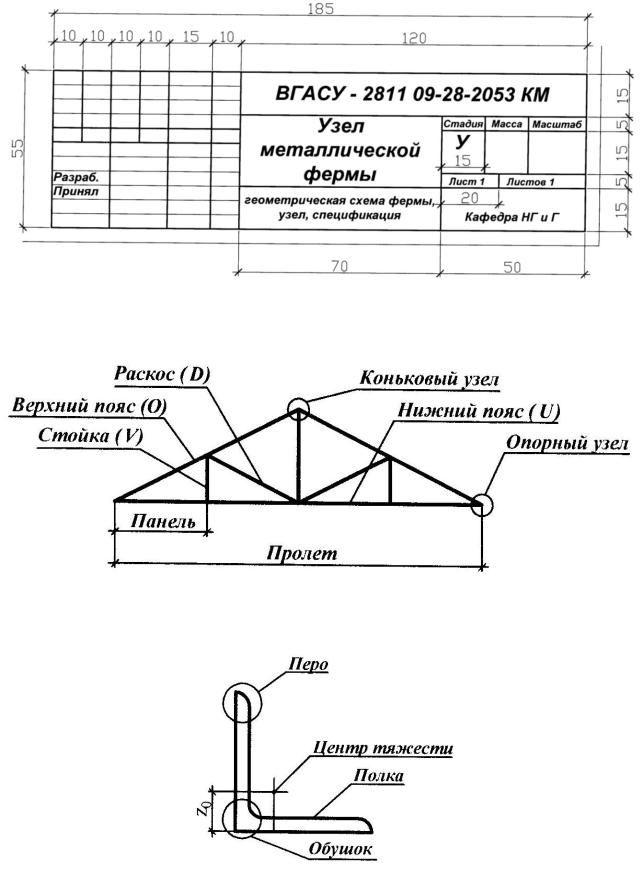

Рис. 1. Размеры граф основной надписи
Рис. 2. Наименование элементов фермы
Рис. 3. Элементы уголка
8
|
|
|
Таблица 3 |
|
|
Варианты задания |
|
||
Буквы |
Номер схе- |
Узел |
Сечение |
|
мы фермы |
элементов |
|||
|
|
|||
А, П |
1 |
1 |
1 |
|
Б, Р |
2 |
2 |
2 |
|
В, С |
3 |
3 |
3 |
|
Г, Т |
4 |
4 |
1 |
|
Д, У |
5 |
1 |
2 |
|
Е, Ф |
6 |
2 |
3 |
|
Ж, Х |
7 |
3 |
1 |
|
З, Ц |
1 |
4 |
2 |
|
И, Ч |
2 |
1 |
3 |
|
К, Ш |
3 |
2 |
1 |
|
Л, Щ |
4 |
3 |
2 |
|
М, Э |
5 |
4 |
3 |
|
Н, Ю |
6 |
1 |
1 |
|
О, Я |
7 |
2 |
2 |
|
Буква |
первая |
вторая |
третья |
|
шифра |
||||
|
|
|
||
|
|
|
Таблица 4 |
|
|
Сечение элементов фермы |
|
||
Элемент |
Сечение элементов |
|||
1 |
2 |
3 |
||
|
||||
O |
100х63х7 |
110х70х8 |
80х7 |
|
U |
140х90х10 |
160х100х9 |
125х14 |
|
D1 |
75х50х6 |
90х56х6 |
75х6 |
|
D2 |
63х6 |
70х5 |
75х5 |
|
V1 |
70х5 |
75х6 |
75х5 |
|
V2 |
63х6 |
70х5 |
75х6 |
|
|
|
|
|
|
|
|
|
|
Таблица 5 |
|
|
|
|
|
Параметры уголков |
|
|
|
|
|
|
Профиль |
А, мм |
2 |
z 0, мм |
Масса |
Профиль |
А, мм |
2 |
z 0, мм |
|
Масса |
|
1 п. м, кг |
|
|
1 п. м, кг |
||||||
63х6 |
728 |
|
17,8 |
5,72 |
75х50х6 |
725 |
|
12,1 |
|
5,69 |
70х5 |
686 |
|
19,0 |
5,38 |
90х56х6 |
854 |
|
12,8 |
|
6,7 |
75х5 |
739 |
|
20,2 |
5,8 |
100х63х7 |
1110 |
|
14,6 |
|
8,7 |
75х6 |
878 |
|
20,6 |
6,89 |
110х70х8 |
1390 |
|
16,4 |
|
10,9 |
80х7 |
1080 |
|
22,3 |
8,51 |
140х90х10 |
1220 |
|
21,2 |
|
17,5 |
125х14 |
3340 |
|
36,1 |
26,2 |
160х100х9 |
2290 |
|
22,3 |
|
18,0 |
9
|
|
|
Таблица 6 |
|
|

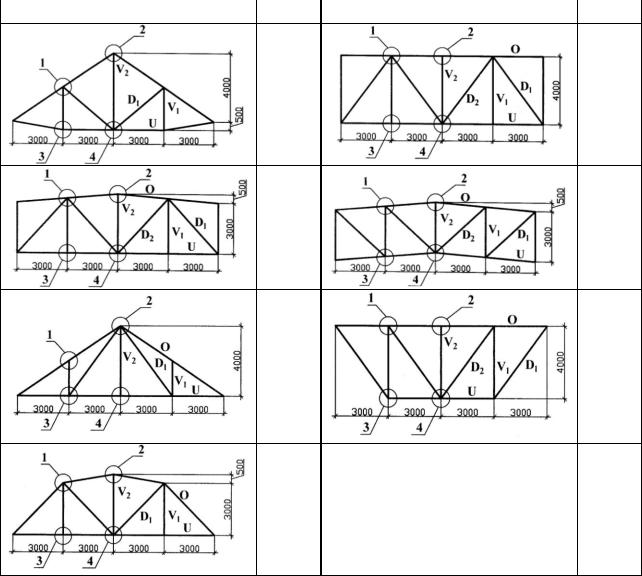

Геометрические схемы ферм |
|
|
|
Схема фермы |
Номер |
Схема фермы |
Номер |
|
1 |
2 |
3 |
4 |
5 |
6 |
7
Геометрическую схему фермы выполняют в масштабе 1:100, 1:200
(рис. 4).
Главный вид узла фермы выполняют в масштабе 1:10 в следующей последовательности:
- в соответствии с геометрической схемой фермы изображаются осевые линии, проходящие через центры тяжести элементов узла (рис. 5, а);
- вдоль осевых линий вычерчиваются продольные контуры элементов с учетом размеров поперечных сечений соответствующих профилей (см. табл. 5): от осевых линий в соответствующую сторону откладываются отрезки z0, равные расстоянию от полки до центра тяжести уголка (рис. 5, б). В верхнем поясе уголки должны быть обращены полками вверх, а в нижнем - полками вниз. В раскосах уголки располагаются полками вверх, в опорных стойках - полками
