Локальные вычислительные сети (ЛВС)
Для объединения близко расположенных компьютеров без использования телефонных линий применяются ЛВС.
В свою очередь уже объединенные в ЛВС компьютеры могут быть подключены к Интернету.
Компьютерные сети можно классифицировать по многим признакам, например по удаленности сетевых узлов.
Расстояние между узлами |
Масштаб сети |
Обозначение |
0,1 км |
Здание |
Локальная сеть (Local Area Network) |
1-10 км |
Город |
Городская сеть (Metropolitan Area Network) |
10-1000 км |
Страна |
Глобальная сеть (Wide Area Network) |
Более 1000 км |
Планета |
Internet |
Локальная вычислительная сеть (ЛВС) – это совокупность компьютеров и других средств вычислительной техники (активного сетевого оборудования, принтеров, сканеров и т.п.), объединенных с помощью кабелей и сетевых адаптеров и работающих под управлением сетевой операционной системы. Вычислительные сети создаются для того, чтобы группа пользователей могла совместно задействовать одни и те же ресурсы: файлы, принтеры, модемы, процессоры и т.п. Каждый компьютер в сети оснащается сетевым адаптером, адаптеры соединяются с помощью сетевых кабелей и тем самым связывают компьютеры в единую сеть. Компьютер, подключенный к вычислительной сети, называется рабочей станцией или сервером, в зависимости от выполняемых им функций. Эффективно эксплуатировать мощности ЛВС позволяет применение технологии «клиент/сервер». В этом случае приложение делится на две части: клиентскую и серверную. Один или несколько наиболее мощных компьютеров сети конфигурируются как серверы приложений: на них выполняются серверные части приложений. Клиентские части выполняются на рабочих станциях; именно на рабочих станциях формируются запросы к серверам приложений и обрабатываются полученные результаты.
Структура и принципы строения ЛВС
Различают три наиболее распространенные сетевые архитектуры, которые используют и для одноранговых сетей и для сетей с выделенным файл-сервером. Это так называемые шинная, кольцевая и звездообразная структуры.
В случае реализации шинной структуры все компьютеры связываются в цепочку. Причем на ее концах надо разместить так называемые терминаторы, служащие для гашения сигнала. Если же хотя бы один из компьютеров сети с шинной структурой оказывается неисправным, вся сеть в целом становится неработоспособной. В сетях с шинной архитектурой для объединения компьютеров используется тонкий и толстый кабель. Максимальная теоретически возможная пропускная способность таких сетей составляет 10 Мбит/с. Такой пропускной способности для современных приложений, использующих видео- и мультимедийные данные, явно недостаточно. Поэтому почти повсеместно применяются сети со звездообразной архитектурой.
Для построения сети с звездообразной архитектурой в центре сети необходимо разместить концентратор. Его основная функция – обеспечение связи между компьютерами, входящимив сеть.
42
То есть все компьютеры, включая файл-сервер, не связываются непосредственно друг с другом, а присоединяются к концентратору. Такая структура надежнее, поскольку в случае выхода из строя одной из рабочих станций все остальные сохраняют работоспособность. В сетях же с шинной топологией в случае повреждения кабеля хотя бы в одном месте происходит разрыв единственного физического канала, необходимого для движения сигнала. Кроме того, сети со звездообразной топологией поддерживают технологии Fast Ethernet и Gigabit Ethernet, что позволяет увеличить пропускную способность сети в десятки и даже сотни раз (разумеется, при использовании соответствующих сетевых адаптеров и кабелей).
Кольцевая структура используется в основном в сетях Token Ring и мало чем отличается от шинной.Такжевслучаенеисправностиодногоизсегментовсетивсясетьвыходитизстроя.Правда, отпадает необходимость в использовании терминаторов.
В сети любой структуры в каждый момент времени обмен данными может происходить только между двумя компьютерами одного сегмента. В случае ЛВС с выделенным файл-сервером
– это файл-сервер и произвольная рабочая станция; в случае одноранговой ЛВС – это любые две рабочие станции, одна из которых выполняет функции файл-сервера. Упрощенно диалог между файл-сервером и рабочей станцией выглядит так: открыть файл – подтвердить открытие файла; передать данные файла – пересылка данных; закрыть файл – подтверждение закрытия файла. Управляет диалогом сетевая операционная система, клиентские части которой должны быть установлены на рабочих станциях.
Конфигурация связей
При объединении в сеть большего числа компьютеров возникает целый комплекс новых проблем.
Топология физических связей
При объединении в сеть большего числа компьютеров возникает целый комплекс новых проблем.
В первую очередь необходимо выбрать способ организации физических связей, то есть топологию. Под топологией вычислительной сети понимается конфигурация графа, вершинам которого соответствуют компьютеры сети (иногда и другое оборудование, например концентраторы), а ребрам - физические связи между ними. Компьютеры, подключенные к сети, часто называют станциями или узлами сети.
Заметим,чтоконфигурацияфизическихсвязейопределяетсяэлектрическимисоединениями компьютеров между собой и может отличаться от конфигурации логических связей между узлами сети. Логические связи представляют собой маршруты передачи данных между узлами сети и образуются путем соответствующей настройки коммуникационного оборудования.
Выбор топологии электрических связей существенно влияет на многие характеристики сети. Например, наличие резервных связей повышает надежность сети и делает возможным балансирование загрузки отдельных каналов. Простота присоединения новых узлов, свойственная некоторым топологиям, делает сеть легко расширяемой. Экономические соображения часто приводят к выбору топологий, для которых характерна минимальная суммарная длина линий связи. Рассмотрим некоторые, наиболее часто встречающиеся топологии.
Полносвязная топология (рис. 1.10, а) соответствует сети, в которой каждый компьютер сети связан со всеми остальными. Несмотря на логическую простоту, этот вариант оказывается громоздким и неэффективным. Действительно, каждый компьютер в сети должен иметь большое количествокоммуникационныхпортов,достаточноедлясвязискаждымизостальныхкомпьютеров сети. Для каждой пары компьютеров должна быть выделена отдельная электрическая линия связи. Полносвязные топологии применяются редко, так как не удовлетворяют ни одному из приведенных выше требований. Чаще этот вид топологии используется в многомашинных комплексах или глобальных сетях при небольшом количестве компьютеров.
Все другие варианты основаны на неполносвязных топологиях, когда для обмена данными между двумя компьютерами может потребоваться промежуточная передача данных через другие узлы сети.
Ячеистая топология (mesh) получается из полносвязной путем удаления некоторых
43
возможныхсвязей(рис.1.10,б).Всетисячеистойтопологиейнепосредственносвязываютсятолько те компьютеры, между которыми происходит интенсивный обмен данными, а для обмена данными между компьютерами, не соединенными прямыми связями, используются транзитные передачи через промежуточные узлы. Ячеистая топология допускает соединение большого количества компьютеров и характерна, как правило, для глобальных сетей.
Общая шина (рис. 1.10, в) является очень распространенной (а до недавнего времени самой распространенной) топологией для локальных сетей. В этом случае компьютеры подключаются к одному коаксиальному кабелю по схеме «монтажного ИЛИ». Передаваемая информация может распространяться в обе стороны. Применение общей шины снижает стоимость проводки, унифицирует подключение различных модулей, обеспечивает возможность почти мгновенного широковещательного обращения ко всем станциям сети. Таким образом, основными преимуществами такой схемы являются дешевизна и простота разводки кабеля по помещениям. Самый серьезный недостаток общей шины заключается в ее низкой надежности: любой дефект кабеля или какого-нибудь из многочисленных разъемов полностью парализует всю сеть. К сожалению, дефект коаксиального разъема редкостью не является. Другим недостатком общей шиныявляетсяееневысокаяпроизводительность,таккакпритакомспособеподключениявкаждый момент времени только один компьютер может передавать данные в сеть. Поэтому пропускная способность канала связи всегда делится здесь между всеми узлами сети.
Топология звезда (рис. 1.10, г). В этом случае каждый компьютер подключается отдельным кабелем к общему устройству, называемому концентратором, который находится в центре сети. В функции концентратора входит направление передаваемой компьютером информации одному или всем остальным компьютерам сети. Главное преимущество этой топологии перед общей шиной - существенно большая надежность. Любые неприятности с кабелем касаются лишь того компьютера, к которому этот кабель присоединен, и только неисправность концентратора может вывестиизстроявсюсеть.Крометого,концентраторможетигратьрольинтеллектуальногофильтра информации, поступающей от узлов в сеть, и при необходимости блокировать запрещенные администратором передачи.
К недостаткам топологии типа звезда относится более высокая стоимость сетевого оборудования из-за необходимости приобретения концентратора. Кроме того, возможности по наращиванию количества узлов в сети ограничиваются количеством портов концентратора. Иногда имеет смысл строить сеть с использованием нескольких концентраторов, иерархически соединенных между собой связями типа звезда (рис. 1.10,д). В настоящее время иерархическая звезда является самым распространенным типом топологии связей как в локальных, так и глобальных сетях.
В сетях с кольцевой конфигурацией (рис. 1.10, е) данные передаются по кольцу от одного компьютера к другому, как правило, в одном направлении. Если компьютер распознает данные как «свои», то он копирует их себе во внутренний буфер. В сети с кольцевой топологией необходимо приниматьспециальныемеры,чтобы вслучае выходаиз строяили отключениякакой-либо станции непрервался канал связи между остальными станциями.Кольцопредставляет собой очень удобную конфигурацию для организации обратной связи - данные, сделав полный оборот, возвращаются к узлу-источнику. Поэтому этот узел может контролировать процесс доставки данных адресату. Часто это свойство кольца используется для тестирования связности сети и поиска узла, работающего некорректно. Для этого в сеть посылаются специальные тестовые сообщения.

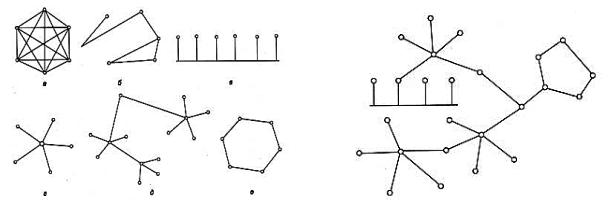

Рис. 1.10 . Типовые топологии сетей |
Рис. 1.11 .Смешанная топология |
44
В то время как небольшие сети, как правило, имеют типовую топологию - звезда, кольцо или общая шина, для крупных сетей характерно наличие произвольных связей между компьютерами. В таких сетях можно выделить отдельные произвольно связанные фрагменты (подсети), имеющие типовую топологию, поэтому их называют сетями со смешанной топологией
(рис. 1.11)
Стандарты, соглашения и рекомендации
Работы по стандартизации вычислительных сетей ведутся большим количеством организаций. В зависимости от статуса организаций различают следующие виды стандартов:
•стандарты отдельных фирм;
•стандарты специальных комитетов и объединений, создаваемых несколькими фирмами;
•национальные стандарты;
•международные стандарты, например, модель и стек коммуникационных протоколов, сети frame relay, ISDN, модемы и многие другие.
Некоторые стандарты, непрерывно развиваясь, могут переходить из одной категории в
другую. Более того, ввиду широкого распространения некоторые фирменные стандарты становятся основой для национальных и международных стандартов де-юре. Например, стандарт Ethernet.
При передаче сообщений оба участника сетевого обмена должны принять множество соглашений. Например, они должны согласовать уровни и форму электрических сигналов, способ определения длины сообщений, договориться о методах контроля достоверности и т. п. Другими словами, соглашения должны быть приняты для всех уровней, начиная от самого низкого - уровня передачи битов - до самого высокого, реализующего сервис для пользователей сети.
Формализованные правила, определяющие последовательность и формат сообщений, которыми обмениваются сетевые компоненты, лежащие на одном уровне, но в разных узлах, называются протоколом.
Из того, что протокол является соглашением, принятым двумя взаимодействующими объектами, в данном случае двумя работающими в сети компьютерами, совсем не следует, что он обязательно является стандартным. Но на практике при реализации сетей стремятся использовать стандартные протоколы.
Вначале 80-х годов ряд международных организаций по стандартизации - ISO, ITU-T и некоторые другие - разработали модель, которая сыграла значительную роль в развитии сетей. Эта модель называется моделью взаимодействия открытых систем (Open System Interconnection, OSI)
или моделью OSI. Модель OSI определяет различные уровни взаимодействия систем, дает им стандартные имена и указывает, какие функции должен выполнять каждый уровень. Модель разбиения на уровни OSI является рекомендуемой моделью.
Вмодели OSI (рис. 1.25) средства взаимодействия делятся на семь уровней: прикладной, представительный, сеансовый, транспортный, сетевой, канальный и физический. Каждый уровень имеет дело с одним определенным аспектом взаимодействия сетевых устройств.
45

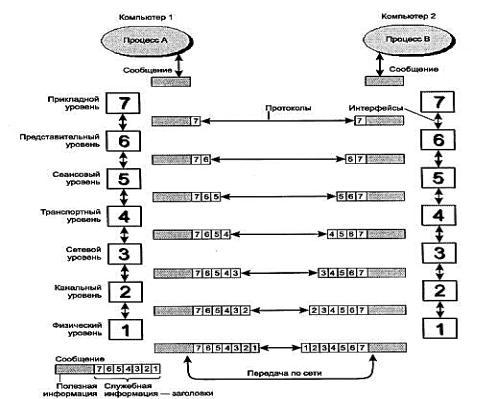

Рис. 1.25 . Модель взаимодействия открытых систем ISO/OSI
Модель OSI описывает только системные средства взаимодействия, реализуемые операционной системой,системными утилитами,системными аппаратными средствами.Модельне включает средства взаимодействия приложений конечных пользователей. Свои собственные протоколы взаимодействия приложения реализуют, обращаясь к системным средствам. Поэтому необходимо различать уровень взаимодействия приложений и прикладной уровень.
Итак, пусть приложение обращается с запросом к прикладному уровню, например к файловой службе. На основании этого запроса программное обеспечение прикладного уровня формирует сообщение стандартного формата. Обычное сообщение состоит из заголовка и поля данных. Заголовок содержит служебную информацию, которую необходимо передать через сеть прикладному уровню машины-адресата, чтобы сообщить ему, какую работу надо выполнить. В нашем случае заголовок, очевидно, должен содержать информацию о месте нахождения файла и о типе операции, которую необходимо над ним выполнить. Поле данных сообщения может быть пустым или содержать какие-либо данные, например те, которыенеобходимо записать вудаленный файл. Но для того чтобы доставить эту информацию по назначению, предстоит решить еще много задач, ответственность за которые несут нижележащие уровни.
После формирования сообщения прикладной уровень направляет его вниз по стеку представительному уровню. Протокол представительного уровня на основании информации, полученной из заголовка прикладного уровня, выполняет требуемые действия и добавляет к сообщению собственную служебную информацию - заголовок представительного уровня, в котором содержатся указания для протокола представительного уровня машины-адресата. Полученное в результате сообщение передается вниз сеансовому уровню, который в свою очередь добавляет свой заголовок, и т. д. (Некоторые реализации протоколов помещают служебную информацию не только в начале сообщения в виде заголовка, но и в конце, в виде так называемого «концевика».) Наконец, сообщение достигает нижнего, физического уровня, который собственно и передает его по линиям связи машине-адресату. К этому моменту сообщение «обрастает» заголовками всех уровней (рис. 1.26).
