Курсовая работа (т): Дробление, измельчение и грохочение полезных ископаемых

Наиболее рациональными являются двухситные грохоты резонансные классификационные типа ГРК-82 с полезной площадью одного сита 15 м². Их потребуется 2 шт.

Для грохотов с диаметром ячеек в решетах 10 и 5 мм можно было бы выбрать двухситные уравновешенные грохоты марки ГРК -22 с полезной площадью решет по 5 м². Но таких грохотов потребуется 4 шт., что сильно осложнит схему ДСЗ и увеличит количество грохотов. Поэтому более рационально принять и для этих ячеек двухситные грохоты ГРК-82, которых потребуется также 2 шт. При этом все грохоты окончательной сортировки будут одинаковыми, а схема их расположения наиболее простой.

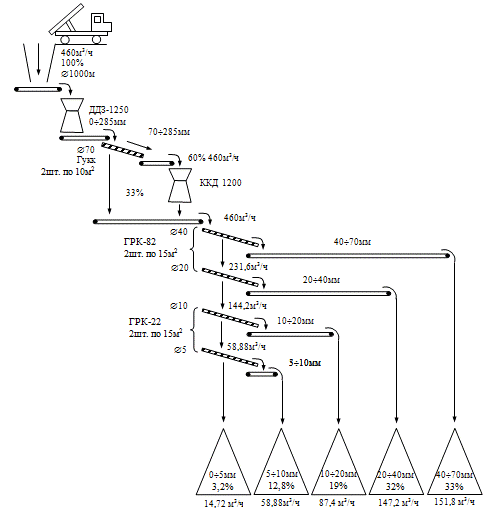

Рис. 5.1. - Конструктивно-технологическая схема ДСЗ

6. СПЕЦИАЛЬНАЯ ЧАСТЬ

Технологический расчет конусной дробилки.

Угол захвата α≤2φ

Найдем число оборотов конуса

=450 оборотов,

Где α1 и α2 углы в градусах: r-экцентриситет (5-20)мм

Эксцентриситет зависит от абсолютной деформации тела при разрушении

r≥∆L

*20 ≥40

Найдем производительность дробилки :

=17.765 Кг/час

Где G производительность, кг /ч:

D1 больший диаметр наружного конуса:

D2 меньший диаметр наружного конуса:

d1 меньший диаметр внутреннего конуса :

d 2 ,больший диаметр внутреннего конуса:

D1=2200 d k =250

2=2000

d 1=400

d 2=200

Высота рабочей части дробилки :

Тогда

Определим потребляемую мощность

N= 400 кВт.

Эта формула дает результаты, близкие к каталожным данным.

7. ЛИТЕРАТУРА

1.       Баловнев В.Н. и др. Дорожно-строительные машины и комплексы, М. И Омск, СИБАДИ, 2006. - 526 с.

2.       Мартынов В.Д., Алешин Н.И., Морозов Б.П. Строительные машины и монтажное оборудование, М.: Машиностроение, 2004. - 351 с.

3.       1. Е.Серго. Дробление, измельчение и грохочение полезных ископаемых, М., "Недра", 2002.

4.       2. Перов В.А., Андреев Е.Е., Биленко В.Ф. Дробление, измельчение и грохочение полезных ископаемых: Учеб. пособие для вузов. - 5-е изд., перераб. и доп. - М.: Недра, 2007. - 301 с.: ил.
