Материал: Эксплуатация систем водоснабжения и водоотведения. учебное пособие. Журавлева И.В

и следит за показаниями газоанализатора; при необходимости оказывает помощь рабочим в колодце и страхующему.

Бригада должна быть оснащена, кроме оборудования для осмотра ещё дополнительно:

1)шахтной лампой (рис.1,а);

2)тремя проверенными аккумуляторными фонарями (рис.1, б);

3)спасательными поясами (рис.1, в) со страховочной верёвкой длиной не менее чем на 2 м длиннее расстояния от поверхности земли до наиболее удалённого рабочего места в колодце, камере, сооружении;

4)противогазами, кислородными изолирующими приборами;

5)приспособлениями для очистки колодцев, регулирования установленной в ней арматуры, устранения мелких неисправностей и дефектов;

в) крючок для открывания крышек г) предохранительный (спасательный) колодцев и ведро для осадков пояс

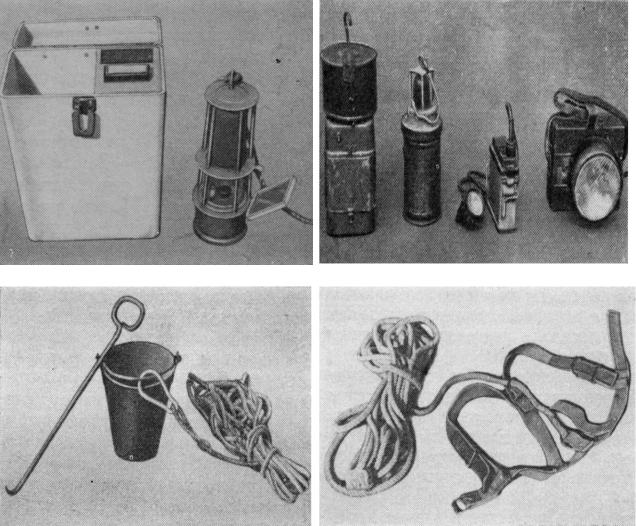

Рис. 1. Оснащение бригады для производства ремонтных работ на канализационных сетях

6) при производстве работ на проезжей части улиц устанавливаются ограничительные знаки, предотвращающие наезд транспорта на рабочих.

61

На основании данных наружного и технического осмотров сети составляют дефектные ведомости, разрабатывают сметно-техническую до-

кументацию и производят текущий и капитальный ремонты.

К текущему ремонту сети относят:

а) профилактическую промывку и прочистку линий, очистку колодцев от загрязнений, отложений и т.п.; б) ремонтные работы: замену люков, верхних и нижних крышек,

вставку скоб, замену лестниц, ремонт горловин колодца. Систематическая очистка канализационных сетей крайне необходима

с точки зрения городской гигиены. Неочищенные сети способствуют размножению вредных насекомых, появлению неприятного запаха, распространению болезнетворных бактерий, органических и механических отложений и уменьшению условного прохода трубопроводов.

Профилактическую прочистку сети производят по плану на основе данных осмотров сети с периодичностью не реже 1 раза в год для сети d≤500 мм. Прочистку сети выполняют по бассейнам: начиная с верховья, очищают сначала боковые линии, а затем магистральные. Трубы d<500 мм прочищают с помощью резиновых шаров, заключённых в брезентовую камеру, или дисками на 50-100 мм меньше диаметра прочищаемой трубы; трубы dт=500-1400 мм – деревянным шаром dш.=0,8∙dт.; трубы d> 1500 мм

– деревянными цилиндрами или шарами. Надувные покрытия различных типоразмеров и способ их подготовки к работе по прочистке труб (см. рис. 2-5).

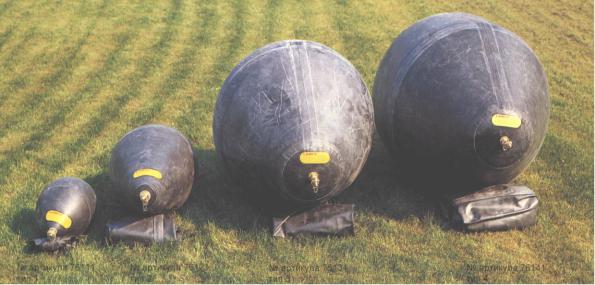

Рис.2. Надувные покрытия четырёх типов 100 400 мм, 200 600 мм,

500 1000 мм, 500 1300 мм

62

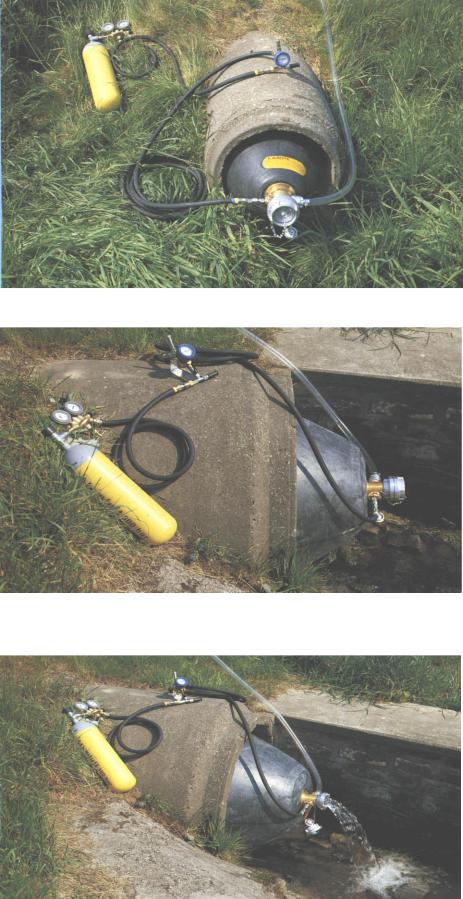

Рис. 3. Подача давления в защитную арматуру

Рис. 4. Подача давления в контрольную арматуру с максимальным предварительным давлением 12 атм

Рис. 5. Прикрепление прозрачного шланга для контроля давления, скопившегося за перекрытием

63

Трубы d≤200 мм промывают путём накопления сточных вод в колодцах с последующим её сбросом на промываемый участок.

При механической прочистке используют различные сдвигающие снаряды, из которых наиболее удобны снаряды ковшового типа, позволяющие поднимать осадок на поверхность земли.

Способы профилактической прочистки канализационных сетей и устранение засоров при помощи мячей, ершей, скребков, дисков с применением лебёдок, а также гибкого троса «спирали» и штанг требуют больших физических усилий. Труд непривлекателен, малопроизводителен. Кроме того, создаются значительные помехи движению городского транспорта.

Использование принципиально нового способа прочистки канализационных сетей и устранения засоров гидроструёй под высоким давлением показало значительное его преимущество перед ранее применяемыми способами. Промывка сети гидроструёй больше похожа на метод механической очистки, но отличается применением вместо механических инструментов струи воды высокого давления. Независимо от профиля трубопровода достигается хорошая очистка и отличное проветривание канализации. Помехи уличному движению сокращаются до минимума, т.к. работа проходит значительно быстрее.

Однако при внедрении новой технологии были случаи производственного травматизма из-за высокого давления водяной струи. В настоящее время разработано «Положение о безопасной эксплуатации каналоочистительных машин (КОМ)», а привлекательность труда на КОМ способствует развитию отечественного производства КОМ [3].

Систематическое плановое применение КОМ или КО-502 (рис.6) на профилактических прочистках канализационных сетей с меняющимся потоком сточных вод в течение суток от нуля до максимума, согласно статистике, сократило количество случайных засорений примерно в 2,8 раза, увеличило производительность труда – в 2,6 раза.

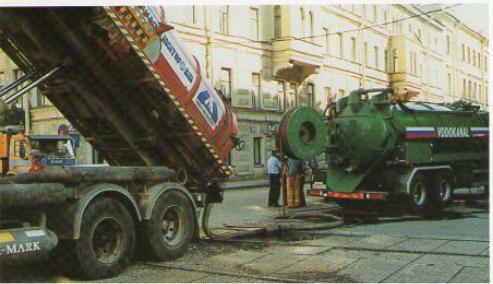

Рис. 6. Каналоочистительная машина

64

К капитальному ремонту сети относят работы по:

-строительству новых либо полной или частичной реконструкции существующих колодцев (камер);

-перекладке или реновации отдельных участков линий с полной или частичной заменой труб или их санации (с помощью пластикового рукава,

сиспользованием намотанной трубы, с использованием пневматического пробойника с протяжкой новых полимерных трубопроводов; цементнопесчаная внутренняя облицовка [11, 15, 54, 55];

-замене или ремонту задвижек, шиберов, вантузов или их изношенных частей;

-ремонту отдельных сооружений на сети, устройств и оборудования. Авариями на канализационной сети считают внезапные разрушения

или закупорки труб и сооружений на сети, повлекшие за собой прекращение отведения сточных вод или подтопление (с изливом сточных вод на поверхность) и вызвавшие необходимость раскопки труб.

При возникновении аварии или подтопления на сети необходимо принять срочные меры для:

1)отвода поступающих сточных вод в обход повреждённого участка (перекачкой);

2)отключения повреждённого участка или сооружения, а также канализационной сети подвальных помещений зданий, находящихся под угрозой подтопления. Для этого перекрывают задвижки или устанавливают пробки. Ремонтно-восстановительные работы ведут с уведомлением диспетчерской службы организации ВКХ.

6.3. ОШИБКИ В ЭКСПЛУАТАЦИИ КАНАЛИЗАИОНЫХ СЕТЕЙ

Работы на канализационной сети ведутся в сложных условиях при соприкосновении со сточной жидкостью, наличии взрывоопасных и отравляющих газов, а иногда на дорогах с интенсивным движением транспортных средств.

Причинами несчастных случаев (травматизма) при эксплуатации сети могут служить: отвлечение внимания рабочих от производства работ; неисправное состояние инструментов и оборудования, а также неправильное их использование; отсутствие сигналов и ограждений на месте работ; неправильное открывание крышек люков; неорганизованный спуск в колодцы рабочих и тяжёлых предметов; несоблюдение мер предосторожности при перемещении, подъёме и опускании материалов, снарядов и т.п.; неиспользование защитных приспособлений при наличии опасных газов, контакте со сточной водой и осадками; плохое состояние рабочей одежды

иобуви, а также неправильное их использование; отсутствие ограждений

ипредохранительных устройств у механизмов, несоблюдение правил
