Материал: Эксплуатация систем водоснабжения и водоотведения. учебное пособие. Журавлева И.В

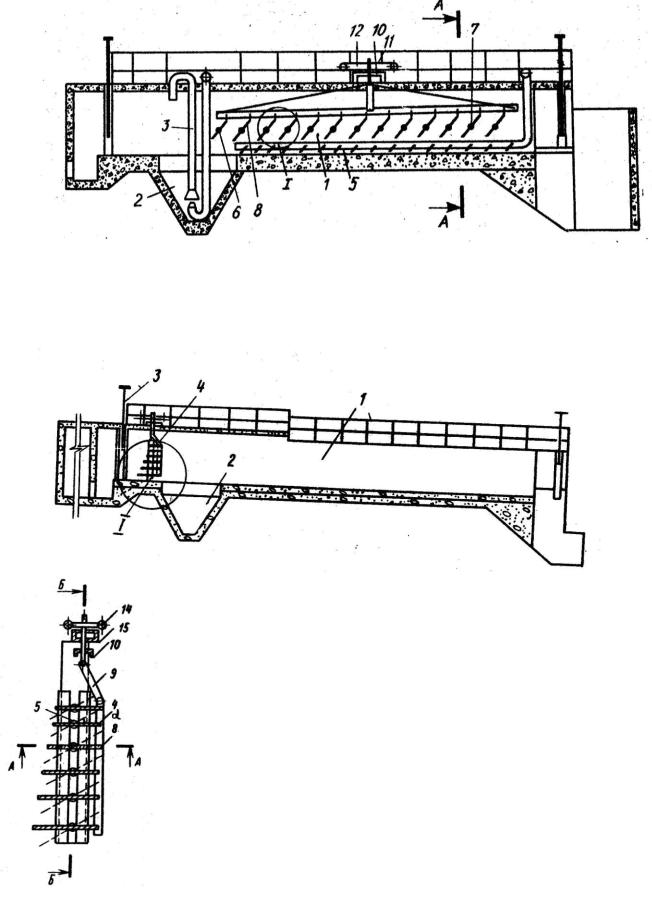

Рис. 15. Горизонтальная песколовка А.св. 990684:

1 – проточный резервуар; 2 – приёмный бункер; 3 – гидроэлеватор; 4 – каналы для сбора песка; 5 – гидромеханическая система; 6 – поворотные колосники грядового днища; 7 – опорные пальцы; 8 – пальцы; 9 – регулирующая рама; 10 – тяговые пластины; 11 – опорная рама; 12 - штурвал

Рис. 16. Горизонтальная песколовка ав.св. СССР

№ 1089218:

1 – резервуар; 2 – приёмный бункер; 3 – запорный шибер; 4 – пластины жалюзийной решётки; 5 – опорные пальцы; 6 – отверстие; 7 – рама жёсткости; 8 – пальцы; 9 – отверстия тяговых пластин; 10 – опорная рама; 11 – отверстия под шплинты; 12 – шплинты; 13 – удерживающие шайбы; 14 – штурвал; 15 – опорная рама

Горизонтальная песколовка с круговым движением сточных вод, отвечающая требованиям высокой очистки сточных вод от песка, защищена па-

91

тентом РФ № 2174858. Отличительными признаками этой песколовки являются: 1) распределительное устройство на входе в песколовку в виде жалюзийной решётки, обеспечивающее дифференцированное перераспределением потока воды по глубине; 2) тонкослойные модули с переменной высотой поток, расположенных последовательно друг за другом по длине кольцевого лотка, позволяющих максимально удалить нерастворимые вещества с мелкими фракциями; 3) водослив с тонкой стенкой, установленный в конце кольцевого лотка, позволяющий измерять расход протекающей сточной воды и стабилизировать скорости потока воды в песколовке; 4) приёмная воронка в центральной части песколовки, снабжённая устройством регулирования уровня погружения её относительно уровня воды в песколовке, соединённая дюкером с отводящим каналом

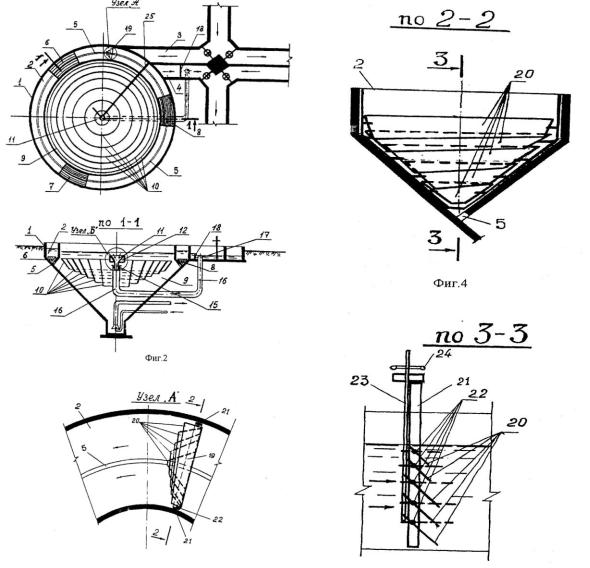

Рис. 17. Песколовка патент РФ № 2174858:

1–цилиндрический корпус; 2–круговой лоток; 3–тангенциальный подводящий канал; 4 – отводящий канал; 5 – продольная щель; 6, 7, 8 – тонкослойные полочные модули; 9 – центральная коническая камера; 10 – конические обечайки; 11 - воронка; 12 – понтон телескопический; 13, 14 – патрубки и вентилями для впуска воды и воздуха; 15, 17 – патрубки; 16 - трубопровод отвода всплывающих примесей и части воды; 18 – водослив; 19 - распределитель потока; 20 – жалюзийная решётка с горизонтальными разновеликими пластинами; 21 – рама; 22 – шарниры; 23 – привод поворота; 24 – винтовая пара со штурвальной головкой

92

после водослива; 5) в центральной части песколовки конусные тонкослойные отстойники с малой высотой полок и переменной их высотой вдоль центральной оси конусов, расположенных внутри друг друга, предотвращающие вынос осевшего песка через воронку с очищенной водой.

Новое распределительное устройство обеспечивает подачу наибольшего количества сточных вод со скоростями более 0,3 м/с в зону отстаивания, расположенную ближе к донной треугольной части кольцевого лотка. Наличие более высоких скоростей в донной части песколовки создаёт большие пульсации потока, что способствует хорошему отмыванию песка от органических веществ (масел, жира и др. веществ).

До первого тонкослойного модуля скорости движения воды в верхних слоях воды не превышают 0,15 – 0,2 м/с. Это способствует перемещению мелкого песка ближе к треугольной части кольцевого лотка.

В первом тонкослойном модуле с высотой между полками 10 - 15 см осаждается крупный песок с размерами до 0,25 мм включительно.

Процесс осаждения частиц ускоряется за счёт отвода через кольцевую щель, расположенную в нижней части кольцевого лотка не только осевшего песка, но и части сточной воды и совпадения вектора, направленной вниз скорости, с вектором гидравлической крупности. Удаление воды через кольцевую щель в приёмную воронку можно регулировать с учётом технологических требований в пределах 10…30 % и более от количества воды, поступающей в песколовку. Направленный вектор скорости удаляемой воды будет оказывать положительное влияние на процесс осветления сточной воды, т.к. вектор скорости направленный вниз к кольцевой щели можно суммировать с величиной гидравлической крупности, либо снизиться величина вертикальной турбулентной пульсации потока.

Первичные отстойники

-отражательный диск (а.с СССР .№ 1037928) устанавливается над приямком, прикреплён к скребкам и подводящей трубе и перекрывает приямок, не позволяет воде из распределительного кожуха падать в шламовый приямок и размывать собранный осадок, тем самым уменьшает влажность выгружаемого осадка и исключает вторичный вынос взвешенных веществ. Уменьшение влажности выгружаемого осадка позволит сократить объём сооружений для сбраживания и обезвоживания.

-перфорированные кожух(а.с.№ ) и конус(а.с. №1126310)

распределение скоростей происходит пропорционально по глубине

зоны отстаивания без образования застойных и водоворотных зон. Металлоёмкость распределительного устройства значительно ниже, а коэффициент объёмного использования увеличивается на 5-12 %, следовательно, повышается эффективность работы отстойников.

-новый тип жиросборника (а.с. № 1288161)

-установка для биокоагуляции (а.с. № 1231006)

93

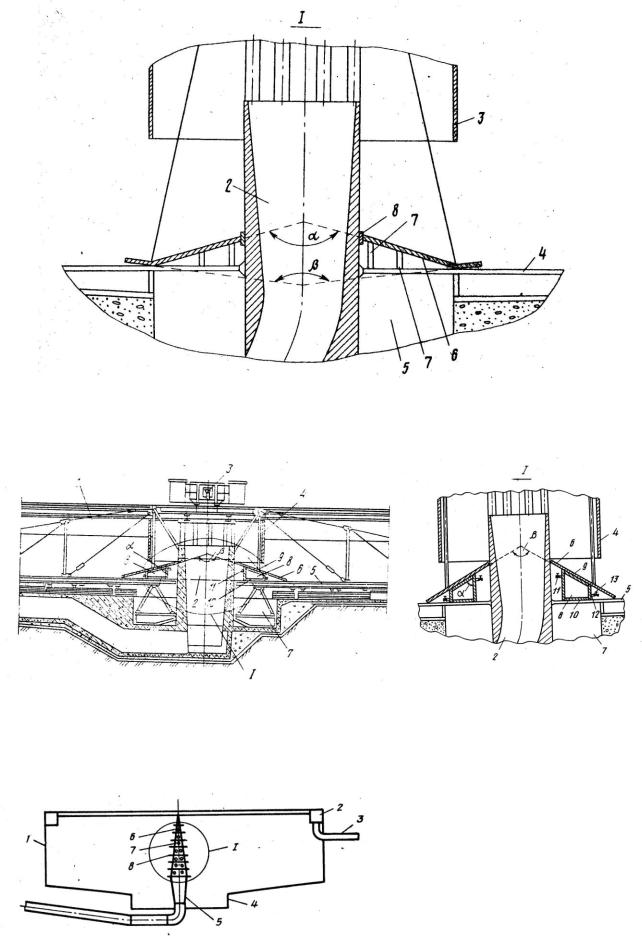

Рис. 18. Радиальный отстойник а.с. № 1037928:

2 – центральная подводящая труба; 3 – распределительный кожух; 4 – подвижный скребковый механизм; 5 – шламовый приямок; 6 – отражательная перегородка; 7 – стойки; 8 - уплотнитель

Рис. 19. Радиальный отстойник а.с. СССР № 1733044:

1 – цилиндрический резервуар; 2 – центральная подводящая труба; 3 –опорный подшипник; 4 – распределительный кожух; 5 – скребковый механизм; 6 – отражательная перегородка; 7 – шламовый приямок; 8 – поплавки; 9 – усечённые трубы с герметично заглушенными верхними косыми торцами; 10 – нижние прямые торцы; 11 – ниппель для подачи воздуха; 12 – патрубок; 13 – вентиль для слива воды

Рис. 20. Радиальный отстойник а.с. СССР № 1126310:

1 – радиальный отстойник; 2 - водосборный лоток; 3 – отводящая труба; 4 – приямок; 5 – центральная подающая труба; 6 – коническое распределительное устройство; 7 – отверстия; 8 – струенаправляющие диски

94

- радиальный осветлитель (пат. РФ № 2191619, Бюл. 30 от

27.10.2022).

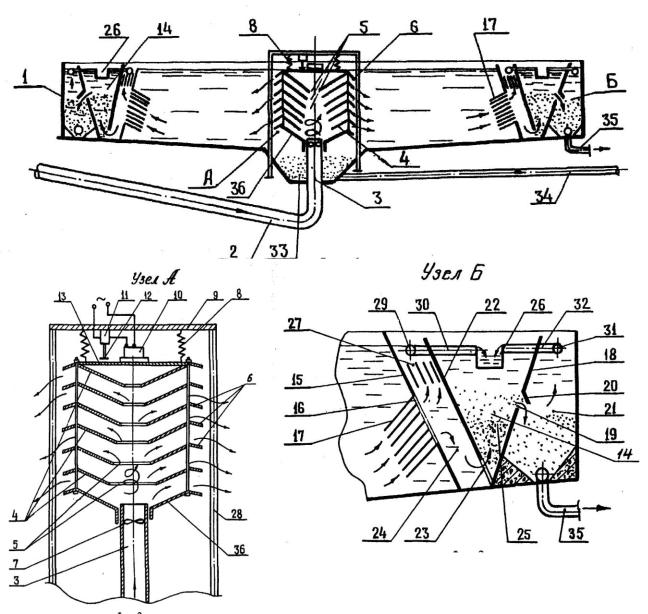

Рис. 21. Радиальный осветлитель патент РФ № 2191619:

1 – цилиндрический резервуар; 2 –входной патрубок; 3 – центральная труба; 4 – поярусные стуенаправляющие элементы в форме воронок; 5 – разновеликие отверстия; 6 – отбойные козырьки; 7 – закручиватель потока; 8 – пружина; 9 – опорная площадка; 10 – вибратор; 11 – контактный прерыватель источника тока; 12 – шток; 13 – заглушка; 14 – кольцевая камера; 15 – внутренняя стенка камеры; 16, 19, 23 – окна; 17 – конический полочный осадитель; 18 - наружная стенка; 20 – козырёк; 21 – полость для сбора и уплотнения осадка; 22 – перегородка; 24 – перепускной канал; 25 – полость для осветления воды во взвешенном слое осадка; 26

– лоток для осветлённой воды; 27 – конический полочный осадитель; 28 – опорные стойки; 29 – перфорированный коллектор для сбора осветлённой воды; 30 – радиальный патрубок; 31 – перфорированный коллектор; 32 – патрубок подачи осветлённой воды; 33 – приямок; 34, 35 – патрубки для отвода осадка; 36 – коническая перегородка

Радиальный осветлитель содержит резервуар с входным патрубком, центральную трубу с пакетом воронок. Воронки имеют отверстия, диаметр

95
