7.Схемная реализация управления частотой.

Как пример рассмотрим схему, поддерживающие частоту fг

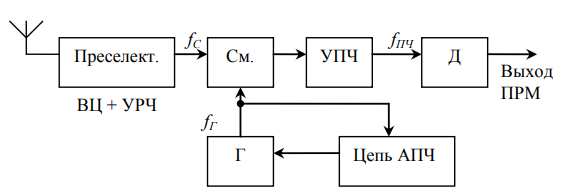

Принцип основан на контроле не промежуточной частоты, а частоты гетеродина. Через ответвление снимается часть мощности гетеродина на цепь АПЧ и сравнивается с номинальным значением частоты. В случае отклонения от правильного значения цепь АПЧ выработает управляющее напряжение и подстроит гетеродин.

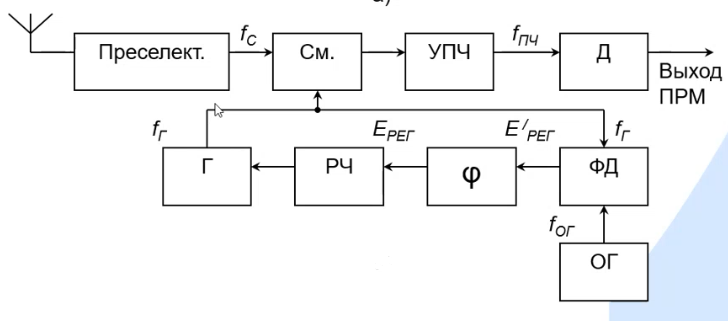

Принцип основан на подаче частоты гетеродина на фазовый детектор и на него же подается частота опорного генератора. По фазовому сдвигу вырабатывается управляющее напряжение, которое подается на регулятор частоты.
