Курсовая работа (т): Электродвигатель трехфазный асинхронный с короткозамкнутым ротором

Пусковые характеристики приведены в приложении Б.

Заключение

В процессе выполнения курсовой работы был спроектирован трёхфазный асинхронный двигатель с короткозамкнутым ротором, имеющий следующие параметры:

конструктивное исполнение IM 1001;

исполнение по способу защиты IP 44;

категория климатического исполнения У3.

номинальные данные спроектированного двигателя:

напряжение питания U = 220/380 В;

число полюсов 2p =4

высота оси вращения h = 180 мм;

частота вращения 1500 об/мин;

расчётная мощность P_2н = 22,9 кВт;

ток обмотки статора I_1н = 43,02 А;

коэффициент полезного действия h_н =0,89

коэффициент мощности cosj_н = 0,91

Список использованной литературы

1. Справочник по электрическим машинам: В 2т/ Под общ. ред. И.П. Копылова и Б.К. Клокова. Т.1 - М.: Энергоатомиздат, 1988. - 456с.: ил.

Проектирование электрических машин: Учеб. пособие для вузов. Под ред. И.П. Копылова. - М.: Энергия, 1980. -496с, ил.

Курсовое проектирование. Организация, порядок оформления расчетно-пояснительной записки и графической части. СТП ВГТУ 001-98. - Воронеж: ВГТУ, 1998. - 48с.

Приложение А (Обязательное)

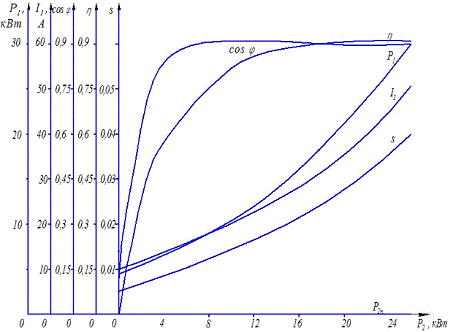

Графики рабочих характеристик

Приложение Б (Обязательное)

Графики пусковых характеристик
