Материал: Электроснабжение. учебно-методическое пособие. Сергеев В.А., Мамонтов Д.А

•файлы снимков экрана, полученные в ходе работы (пп. 4.2.2-4.2.12);

•таблицу 4.1 с результатами измерений;

•сравнение ПКЭ с требованиями ГОСТ 13109-97;

•выводы по результатам работы;

•ответы на контрольные вопросы.

5.КОНТРОЛЬНЫЕ ВОПРОСЫ ДЛЯ ДОМАШНЕЙ ПОДГОТОВКИ

1.В чем сущность и состав системы АСКУЭ?

2.Какой из вариантов организации и построения АСКУЭ предпочтителен для промышленных предприятий, сельскохозяйственных комплексов, в строительстве?

3.Укажите основные характеристики и задачи, решаемые с помощью АСКУЭ.

4.Перечислите основные характеристики счетчика СЭТ-4ТМ.02.

5.В чем состоит назначение и основные функции преобразователя интерфейсов?

6.Какие показатели качества электроэнергии относятся

кобщесистемным, а какие – к локальным?

7.Как с помощью программируемого тарифного расписания можно снизить электропотребление цеха, участка, лаборатории?

8.В чем отличия между коммерческим и техническим учетом? Счетчики каких видов используются в указанных целях?

9.Какие параметры графика нагрузки могут быть определены непосредственно из программы "Конфигуратор СЭТ-4ТМ"?

176

ПРИЛОЖЕНИЕ

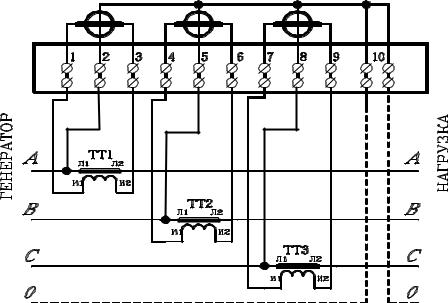

Рис. П1. Схема подключения счётчика к трёхфазной 3- или 4-проводной сети с помощью трёх трансформаторов тока

177

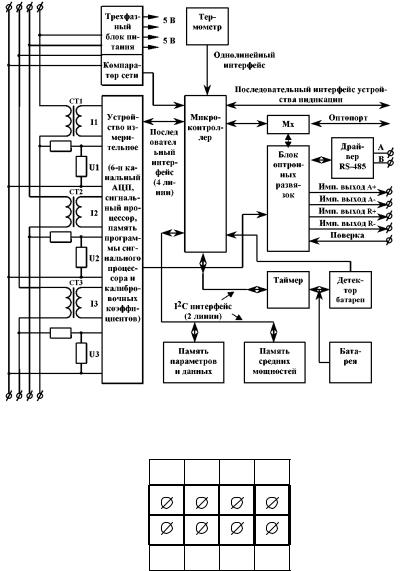

Рис. П2. Функциональная схема устройства управления счетчиком

11 12 13 14

15 16 17 18

Рис. П3. Расположение контактов колодки счетчика для подключения интерфейса RS-485, импульсных выходов и включения режима поверки

178

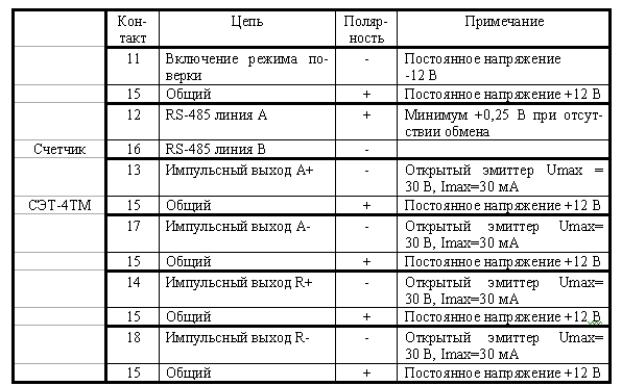

Таблица П1

179
