Материал: Электроснабжение. учебно-методическое пособие. Сергеев В.А., Мамонтов Д.А

4.2.5. Открыть окно "ЭНЕРГИЯ". Прочитать значения активной и реактивной энергии, нажав пиктограмму "ПРОЧИТАТЬ ИЗ ПРИБОРА". Последовательно нажимая на виртуальные кнопки на экране, получить в таблице значения активной и реактивной энергии по действующему тарифному расписанию. Сравнить полученные значения с величинами, указанными в таблице 4.1. Вид экрана монитора в этом режиме представлен на рис. 4.3. Нажать на пиктограмму "СНИМОК ЭКРАНА" и сохранить снимок в формате BMP в памяти ПК.

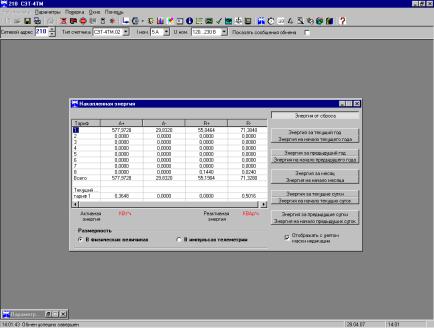

Рис. 4.6. Вид экрана в режиме "ЭНЕРГИЯ"

4.2.6. Закрыть предыдущее окно и перейти к пиктограмме "ПРОФИЛЬ МОЩНОСТИ". В данном режиме счетчик позволяет записать график нагрузки за текущие сутки. Выбрать на вкладке "ЗАДАНИЕ" текущие сутки (день,

166

в который выполняется лабораторная работа). Остальные указатели должны находиться в положениях, обозначенных на рис. 4.8.

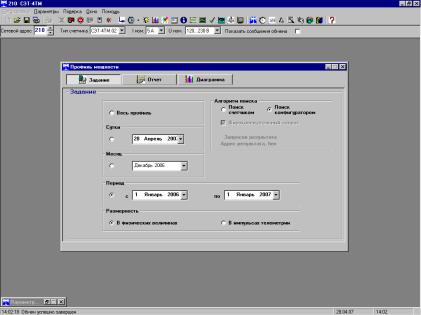

Рис. 4.7. Вид экрана в режиме "ПРОФИЛЬ МОЩНОСТИ"

Дважды щелкнуть мышью на пиктограмме "ПРОЧИТАТЬ ИЗ ПРИБОРА", в левом нижнем углу появится сообщение "Прочитан профиль мощности с (дата) по (дата)". Перейти на вкладку "ОТЧЕТ" (см. рис. 4.5). На экране появится график нагрузки за текущие сутки в табличной форме. Значениям "А+" и "R+" соответствует активная и реактивная мощности, потребляемые из сети, "А-" и "R-" – то же, отдаваемые в сеть. Примерный вид экрана показан на рис. 4.9. Необходимо сохранить снимок экрана в формате ВМР, как указано в п. 4.2.3.

167

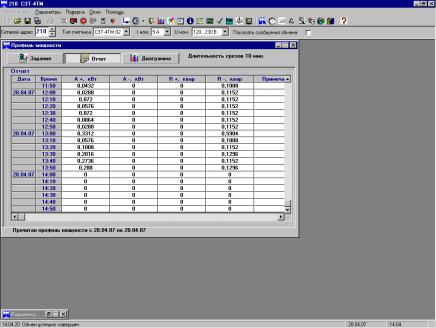

Рис. 4.8. Результаты измерения профиля мощности в табличной форме

Примечание – Данные в таблице необходимо умножить в соответствии с формулами (1)-(5) на коэффициенты трансформации по току КТ=6 и напряжению КН=1.

Перейти на вкладку "ДИАГРАММА" и просмотреть диаграмму профиля мощности, используя виртуальную кнопку "3D". Результаты сохранить в виде рисунка, как указано в п. 4.2.3. Вид экрана представлен на рис. 4.10.

4.2.7. Вернуться на вкладку "ЗАДАНИЕ". Установить переключатель режимов на разделе "МЕСЯЦ". Прочитать из прибора, как указано в п. 4.2.6, значения графиков нагрузок за текущий месяц, а затем просмотреть их последовательно за каждое число на вкладке "ДИАГРАММА". Дата

168

индицируется в правом нижнем углу вкладки "ДИАГРАММА". По указанию преподавателя, проводящему занятия, выбрать день месяца, для которого определить параметры по формулам (1), (2), (5) с учетом коэффициентов трансформации по току и напряжению. Для расчетов воспользоваться значениями среднесуточных величин (см. рис. 4.6). Результаты записать.

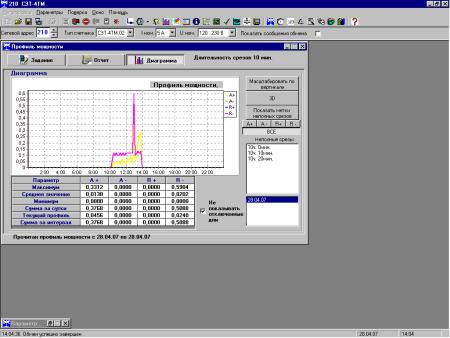

Рис. 4.9. Результаты измерения профиля мощности

вграфической форме

4.2.8.Войти в окно "РАСПИСАНИЕ ПРАЗДНИЧНЫХ ДНЕЙ". Убедиться, что внутрисистемные дата и время совпадают с реально наблюдаемыми (см. рис. 4.11).

4.2.9.Войти в окно "ТАРИФНОЕ РАСПИСАНИЕ". Действующее на текущую дату тарифное расписание состоит

169

из интервалов длительностью по 10 минут каждый, которые могут быть изменены вручную или автоматически. Всего в счетчике могут быть использованы 8 тарифов (по одному на день недели и один праздничный).

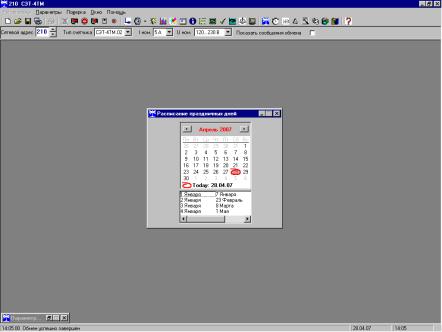

Рис. 4.10. Экран в режиме "РАСПИСАНИЕ ПРАЗДНИЧНЫХ ДНЕЙ"

4.2.10. Войти в окно управления режимами индикации, которое используется при удаленном доступе к счетчику. Последовательно нажимая на виртуальные экранные кнопки убедиться, что отмеченные на экране монитора параметры (мощности, токи, напряжения и т.д.) и индицируемые на экране счетчика величины совпадают. Кроме уже упоминавшихся, сокращения на "кнопках" означают (см. рис. 4.12):

• Uф – фазное напряжение, В;

170
