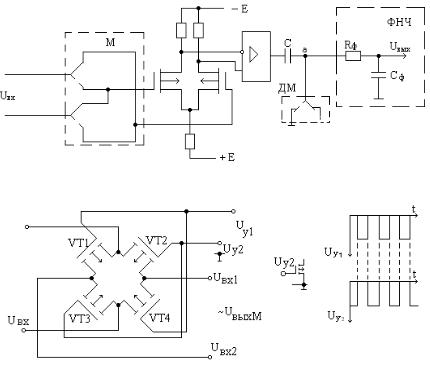

1800. При подаче импульса одной последовательности открываются транзисторы VT1, VT4, а другой VT2, VT3.

а)

б)

в)

г)

Рис. 4.12

156

Рис. 4.13

На рис. 4.13 приведены диаграммы напряжений на электродах (а-г) ОУ МДМ.

4.6. Автоматические регуляторы

Автоматические регуляторы находят широкое применение в различных отраслях промышленности.

Они обеспечивают автоматическое регулирование и поддержание параметров в технологических системах, таких как кондиционирование воздуха, управление технологическими параметрами оборудования, линий, комплексов.

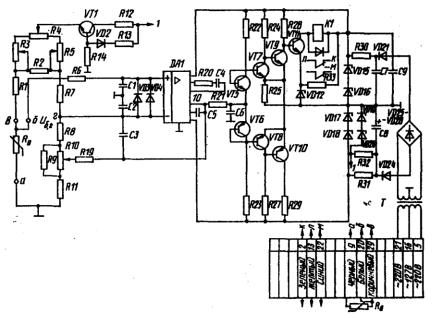

В качестве примера рассмотрим электрическую схему и принцип работы автоматического регулятора температуры РТ-2 (рис. 4.14). Функциональные элементы регулятора: измерительный мост, в котором включен в качестве датчика температуры, термопреобразователь, сопротивление RQ-платиновый терморезистор типа 100П или медный терморезистор. RQ включен на схеме в плечо моста. Температурная характеристика датчика близка к линейной, а его чувствительность 0,20мВ/0С. Для питания схемы применяется биполярное стабилизированное постоянное напряжение. Напряжение вторичной обмотки трансформатора Т со средней точкой вы-

157

прямляется диодным мостом VД25…VД28, для сглаживания напряжения, использованы конденсаторы С7, С8, С9. С конденсаторов С7, С8, снимаются

Рис. 4.14

стабилизированные напряжения. Измерительный мост запитан через стабилизатор постоянного тока.

158

.

СПИСОК ЛИТЕРАТУРЫ

1.Прянишников В.А. Электроника. Полный курс лекций. – СПб.: Учитель и ученик: КОРОНА принт, 2003

2.Гальперин М.В. Электронная техника: Учебник.-М.: ФОРУМ: ИНФРА-М,2003

3.Петров К.С. Радиоматериалы, радиокомпоненты и электроника: Учебное пособие.-СПб.: Питер, 2003

4.Новиков Ю.В. Основы цифровой схемотехники.-М.: Мир,

2001

5.Степаненко И.П. Основы микроэлектроники.-М.: Лаборатория Базовых Знаний, 2001

6.Степаненко И.П. Основы теории транзисторов и транзисторных схем.-М.: Энергия, 1973

159

СОДЕРЖАНИЕ

ВВЕДЕНИЕ………………………………………………………………3

1.ФИЗИЧЕСКИЕ ПРОЦЕССЫ В ПОЛУПРОВОДНИКОВЫХ ПРИБОРАХ

1.1Движение электронов в однородном электрическом поле……...4

1.2Движение электронов в неоднородном электрическом поле…...9

1.3Движение электронов в однородном магнитном поле…………11

1.4Электропроводность полупроводников…………………………14

1.4.1Зонная энергетическая диаграмма твердых тел……………..-

1.4.2Собственная электронная электропроводность…………….18

1.4.3Примесная электропроводность……………………………..25

1.4.4Диффузия носителей заряда в полупроводниках…………..30

1.5Электронно-дырочные и металлополупроводниковые

переходы………………………………………………………………33

1.5.1Электронно-дырочный переход при отсутствии внешнего напряжения………………………………………………………………-

1.5.2Электронно-дырочный переход при прямом напряжении..38

1.5.3Электронно-дырочный переход при обратном напряжении.- 1.5.4 Переход металл-полупроводник…………………………….44

1.6Физические процессы в полупроводниковых диодах………….46

1.7Физические процессы в транзисторах…………………………..49

2.СХЕМОТЕХНИКА АНАЛОГОВЫХ УСТРОЙСТВ И ПРОИСХОДЯЩИЕ В НИХ ПРОЦЕССЫ

2.1Электрические сигналы…………………………………………..55

2.1.1Аналоговые сигналы и их параметры………………………56

2.1.2Импульсные сигналы и их параметры……………………..58

2.1.3Цифровые сигналы и их классификация…………………...62

2.1.4Спектры электрических сигналов…………………………..65

2.1.5Преобразование электрических сигналов………………….69

2.1.6Информационная емкость электрических сигналов……….71

2.1.7Основные параметры сигнала информации………………..75

2.2Усилительные устройства………………………………………..76

2.2.1Классификация усилителей и их основные параметры и характе-

ристики……………………………………………………………...-

2.2.2Обратная связь и ее влияние на характеристики

усилителей………………………………………………………………84

2.2.3Классы усиления……………………………………………...92

2.2.4Усилительный каскад………………………………………...95

2.2.5Физические процессы в усилительном каскаде…………….97

2.2.6Схемотехника усилительных каскадов на биполярных транзисторах…………………………………………………………...102

2.2.7Схемотехника усилительных каскадов на полевых транзисто-

рах………………………………………………………………………111

2.3Эмиттерный повторитель………………………………………117
