Недостатком транзисторных модуляторов является наличие на их входе некоторого переменного напряжения при отсутствии напряжения на входе, это объясняется наличием остаточного напряжения на открытом транзисторе и остаточного тока на закрытом транзисторе.

Схемы амплитудных демодуляторов на транзисторах аналогичны схемам модуляторов и выполняются на транзисторных ключах. Режим работы ключей задается переменным опорным напряжением. Демодуляторы выполняются по однополупериодным и двухполупериодным схемам. Любая из схем модуляторов, приведенных на рис. 4.8 может работать в качестве демодулятора, если на вход подать подлежащее демодулированию переменное напряжение, которое либо совпадает по фазе с опорным напряжением, либо находится в противофазе с ним. В результате на выходе схемы образуется пульсирующее напряжение, амплитуда которого в идеальном случае равна амплитуде входного сигнала, а знак зависит от фазы входного напряжения. Т.к. в выходном сигнале содержится широкий спектр гармоник, при этом первая гармоника и вторая гармоника соизмеримы с полезной постоянной составляющей, то на выходе демодулятора ставится фильтр нижних частот. Задача этого фильтра выделять постоянную составляющую сигнала, подавляя гармоники.

Коэффициент преобразования демодулятора на транзисторе

где Un – напряжение постоянной составляющей, Em – амплитуда входного сигнала.

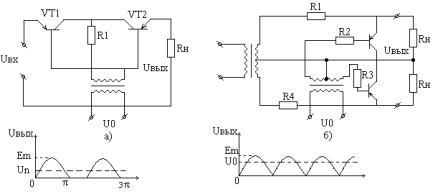

На рис. 4.9 представлена схема однополупериодного и двухполупериодного демодуляторов на транзисторах.

152

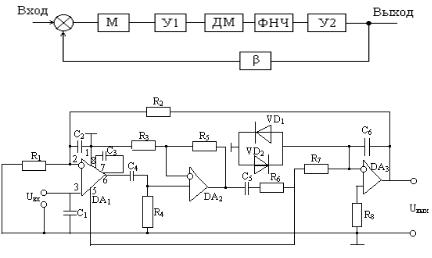

напряжения (У2). ФНЧ необходим для сглаживания выбросов выходного напряжения, возникающих при коммутации ключей модулятора. Усилитель У2 обеспечивает низкое выходное сопротивление, требуемую величину выходного сигнала и увеличивает общий коэффициент усиления. При достаточно большом коэффициенте усиления У1, дрейф усилителя У2 практически не увеличивает нестабильность начального уровня усилителя в целом. На рис. 4.10(б) приведена принципиальная схема измерительного МДМ-усилителя, построенного по приведенной структурной схеме. В схеме применен ОУ с модулятором К140УД13. Т.к. собственный коэффициент усиления микросхемы К140УД13 составляет всего 7…10, а максимальное выходное напряжение не превышает 0,5В, схема дополнена двумя ОУ в микросхеме типа К140УД20. Усилитель (ДА2) увеличивает коэффициент усиления усилителя переменного напряжения (ДА1), второй (ДА3) – служит для снижения пульсаций и увеличения выходного сигнала.

Измерительная МДМ имеет средний температурный дрейф

0,5мкВ/0С.

а)

б)

Рис. 4.10

154

Дрейфы выходного сигнала в данной структуре полностью определяются стабильностью параметров модулятора, который расположен на входе схемы. В данной схеме модулятор и демодулятор выполнены на МОП-транзисторах, т.к. такое исполнение позволяет обеспечить малые размеры устройств.

Модулятор и демодулятор работают синхронно и поэтому управляются от источника одного управляющего напряжения (рис.

4.11)

Рис. 4.11

Упрощенная схема операционного усилителя с МДМ приведена на рис. 4.12(а), схемы его модулятора и демодулятора на

рис. 4.12. Входное постоянное напряжение, преобразованное модулятором в виде прямоугольных импульсов на рис. 4.12(б) подается на вход дифференциального усилителя, который усиливает сигнал в Кu раз. На выходе усилителя переменного тока установлен разделительный конденсатор С. Одна из его обкладок с помощью демодулятора периодически замыкается на землю. Вследствие малого

сопротивления ключа и постоянной времени напряжение на конденсаторе станет –КuU1. Конденсатор становится источником напряжения КU1, которое суммируется с выходным напряжением усилителя. В итоге перед ФНЧ будет пульсирующее напряжение с размахом пульсаций 2К и U1 (рис. 4.12в), в составе которого имеется постоянная составляющая Uвых (рис. 4.12г). ФНЧ позволяет выделить постоянную составляющую.

Модулятор выполнен по мостовой схеме (рис. 4.12б) на МОП-транзисторах с индуцированным каналом и управляемая двумя последовательностями импульсов (рис. 4.12г), сдвинутых на
