Материал: Физические основы защиты информации. Бабурин А.В., Пахомова А.С

При маскировке подвижных объектов деформирующие маски могут выполняться в виде зонтов, устанавливаемых около маскируемого объекта, или в виде вееров, крепящихся к боковым поверхностям машин.

Деформирующие маски типа "Зонт" применяются для скрытия крупногабаритной техники. Они имитируют деревья и группы кустов и используются самостоятельно или в комплексе с другими масками.

Масками-макетами называются макеты строений или техники, которые, располагаясь над скрываемыми объектами и предназначены для их маскировки под менее важные военные объекты или невоенные объекты. Макеты строений применяются также для скрытия производства работ. Они состоят из каркаса и оболочки.

4.7.1.8. Применение макетов и ложных сооружений

Макетами и ложными сооружениями называются специальные конструкции и сооружения, которые имитируют различные объекты в целях маскировки.

Макеты создаются для имитации военной техники, вооружения, местных предметов и построек. Ложные сооружения устраиваются для имитации дорог, бетонных площадок и различных видов фортификационных сооружений.

К макетам и ложным сооружениям предъявляются следующие основные требования:

- правдоподобность и полнота воспроизведения демаскирующих признаков имитируемых объектов. При устройстве макетов и ложных сооружений необходимо воспроизводить те демаскирующие признаки действительных объектов, по которым эти объекты опознаются в заданных (расчетных) условиях ведения разведки. При ведении противником оптической разведки должны воспроизводиться видовые демаскирующие признаки, а при необходимости и демаскирующие признаки деятельности. Расположение макетов и ложных сооружений на местности должно быть всегда тактически правдоподобным;

- прочность конструкции, стойкость к метеорологическим и другим воздействиям должны быть достаточными для сохранения маскировочного эффекта на весь заданный срок эксплуатации макета или ложного сооружения;

- простота конструкции и способов устройства должны обеспечивать возведение и установку макетов и ложных сооружений при незначительных затратах сил и времени;

- транспортабельность - малый вес и габариты при транспортном положении - должны обеспечивать возможность перевозки большого количества заранее заготовленных макетов к месту их применения при наименьших затратах транспортных средств;

- экономичность. Выполнение требования экономичности при создании макетов и ложных сооружений достигается за счет воспроизведения не всех демаскирующих признаков имитируемых объектов, а только тех из них, которые могут восприниматься разведкой в заданных условиях, а также применением недефицитных материалов промышленного изготовления и широким использованием подручных материалов.

Имитационные возможности макетов и ложных сооружений, а также маскировочный эффект, который может быть достигнут, определяются степенью их детализации. Под степенью детализации понимается полнота и точность воспроизведения демаскирующих признаков объекта при изготовлении макета или устройства ложного сооружения. Чем выше степень детализации, тем больше вероятность того, что макет или ложное сооружение будут приняты разведкой противника за действительные.

При определении необходимой степени детализации макета или ложного сооружения выявляются те демаскирующие признаки, которые, во-первых, являются характерными для объекта, и, во-вторых, могут восприниматься в заданных (расчетных) условиях ведения разведки. Именно такие демаскирующие признаки и должны воспроизводиться при создании макетов и ложных сооружений.

При оптической разведке основными видовыми демаскирующими признаками объекта являются их форма, размеры, яркость и цвет, а также различные детали, имеющиеся на поверхности.

Форма является основным демаскирующим признаком, который способствует распознаванию объекта. Поэтому форма имитируемого объекта должна воспроизводиться возможно точнее во всех случаях имитации. Особое внимание следует уделять точности воспроизведения контуров, учитывая при этом способность человеческого глаза воспринимать даже незначительные искажения прямых линий, являющихся, как правило, элементами контуров объектов имитации.

Размеры макетов и ложных сооружений в плане должны соответствовать размерам имитируемых объектов. При этом допускаются незначительные отступления на величину, не превышающую ошибку определения размеров объектов по фотографическим снимкам. Ошибка при измерениях проводимых на аэрофотоснимках с помощью наиболее точных измерительных приборов, l=0,02 мм. Значит для данных условий разведки (масштаба снимков) допустимые отступления не должны превышать величину

L=lm,

где m - знаменатель масштаба аэрофотоснимка.

Вертикальные размеры могут быть уменьшены по сравнению с имитируемыми действительными объектами. Допустимые отступления зависят от точности дешифрирования стереоскопических фотоснимков, получаемых при воздушной и космической разведке.

Яркость и цвет поверхности зависят от ее оптических свойств и фактуры и могут имитироваться окрашиванием. При окрашивании макетов используются краски, применяемые для окрашивания действительных (имитируемых) объектов, а также различные подручные красящие материалы. Большое значение имеет придание поверхности макетов и ложных сооружений фактуры, соответствующей поверхности имитируемых объектов, особенно при имитации зеркально отражающих поверхностей (стекло, металл).

Детали имитируемого объекта воспроизводятся при устройстве макетов и ложных сооружений в тех случаях, когда размеры и оптические свойства этих деталей обеспечивают обнаружение и опознавание их при ведении разведки. Отсутствие у макета или ложного сооружения деталей может служить причиной его распознавания как ложного объекта. На рис. 4.18 в качестве примера показано изменение вероятности опознавания макетов танков при дешифрировании их изображений на аэрофотоснимках различного масштаба.

Для показа противнику военной техники применяются макеты с различной степенью детализации. При необходимости показа незамаскированной техники в условиях, благоприятных для разведки противника, применяются макеты, которые имеют высокую степень детализации. При необходимости показа частично или полностью замаскированной техники, а также при неблагоприятных для разведки противника условиях применяют макеты с малой степенью детализации. В том и другом случае могут применяться стационарные и сборно-разборные (перемещаемые) макеты.

Стационарные макеты создаются на месте применения для одноразового пользования.

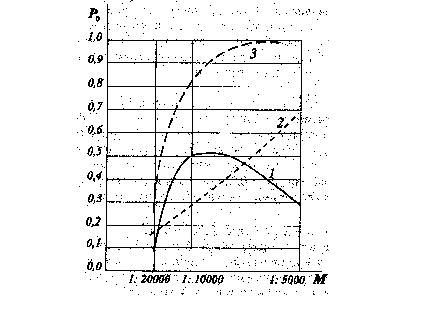

Рис. 4.18. Вероятность опознавания макетов танков при дешифрировании аэрофотоснимков (разрешающая способность R=20 мм^-1): 1 - вероятность принятия макетов за действительные танки Р₁; 2 - вероятность опознавания макетов как ложных объектов Р₂; 3 - сумма вероятности Р₁+ Р₂ - вероятность опознавания вида техники

Сборно-разборные (перемещаемые) макеты изготавливаются заранее, в разобранном или сложенном виде они транспортируются к месту применения, где и производится их сборка (развертка) и установка. Сборно-разборные макеты могут перевозиться и использоваться многократно, а при имитации деятельности объекта могут перемещаться с места на место без разборки.

Макеты построек применяются при создании ложных военных объектов (складов, стационарных позиций РВ и ЗРК, аэродромов, военных промышленных предприятий), для имитации построек невоенного назначения в целях скрытия военных объектов, а также для изменения ориентирной обстановки. Макеты могут быть стационарными или подвижными.

Стационарные макеты построек делаются монолитными (бескаркасными) и каркасными.

Монолитные макеты устраиваются из грунта, а в зимнее время - из снега и льда. Такие макеты имеют всегда меньшую, чем у действительных построек высоту, и предназначаются главным образом для обмана воздушной и космической разведки противника.

Каркасные макеты построек возводятся с применением различных строительных и подручных материалов.

Подвижные макеты построек применяются для маскировки ВПП на аэродромах, а также площадок и участков дорог на некоторых других стационарных объектах. В этом случае легкий каркасный макет строения устанавливается на прочную раму с колесами и передвигается с помощью лебедки или вручную. Подвижные макеты строения могут устраиваться для скрытия техники, входов в сооружения, скрытия производства работ.

Макеты местных предметов (деревьев, кустов, камней, стогов сена и др.) применяются для маскировки объектов, занимающих большие участки местности (аэродромы, склады, позиции ЗРК и т.п.), для маскировки отдельных стационарных объектов (сооружение КП, долговременная огневая точка и др.), для создания объемных покрытий масок большой площади, а также для изменения ориентирной обстановки.

Макеты местных предметов устраиваются объемными и состоят из каркаса и покрытия, воспроизводящего оптические характеристики имитируемого предмета.

Дня показа разведке противника инженерного оборудования местности при создании ложных позиций, районов сосредоточения, аэродромов и др. ложных объектов устраивают ложные сооружения.

Ложные окопы и укрытия для техники и личного состава устраивают путем отрывки котлованов, имеющих в плане такие же форму и размеры, что и действительные сооружения, но меньше по глубине. Брустверы и обсыпка делаются из грунта, полученного при отрывке, причем грунт разравнивается на площади, соответствующей размерам бруствера или обсыпки действительного сооружения. С помощью подручных материалов имитируется маскировка сооружения, а при необходимости в нем устанавливается макет соответствующей техники. Высота макетов, помещаемых в ложные окопы или укрытия, может быть уменьшена в соответствии с глубиной ложного сооружения. Показ «замаскированных» окопов и укрытий может осуществляться и без отрывки котлована, а только имитацией бруствера или обсыпки путем снятия и переворачивания дерна и расчистки пятна по форме и размерам соответствующего имитируемому сооружению. В этом случае в центре пятна имитируется "скрытый" маскировочным покрытием или срезанной растительностью котлован.

Ложные дороги устраиваются срезкой верхнего слоя грунта и профилировкой с помощью дорожных машин. Полевые дороги могут имитироваться выкашиванием травы, а также многократным проездом по намеченной трассе гусеничного или колесного транспорта.

Для имитации дорог с твердым покрытием производится присыпка дорожного полотна светлым песком, суглинком или другими материалами с последующей укаткой дорожными катками. Ложные дороги, рассчитанные на длительную эксплуатацию, могут иметь облегченное покрытие, а для обеспечения водоотвода - кюветы, дорожные трубы и дренаж. В зимнее время дороги имитируются расчисткой снега и присыпкой утемняющим материалом.

Во всех случаях при устройстве ложных дорог ширина проезжей части, кюветов, полосы отвода должна соответствовать действительным размерам, принятым при строительстве данного класса дорог. При проведении ложных дорог через препятствия имитируются соответствующие дорожные сооружения. Ложные дороги должны примыкать к действительным или оканчиваться у каких-либо объектов.

Ложные ВПП и бетонные площадки на других стационарных объектах устраиваются так же, как и ложные дороги с помощью профилировки и укатки обнаженного от растительного слоя грунта. Если грунт недостаточно светлый, то перед укаткой производится присыпка слоя 2-3 см светлого песка, щебенки, известки. При необходимости длительной эксплуатации ложной площадки устраивается поверхностный слой из грунтоцемента.

4.7.2. Защита от оптико-электронных средств разведки

Основными задачами, которые решаются при осуществлении защитных мероприятий от оптико-электронных средств разведки (ОЭСР), являются:

- исключение возможности (или уменьшение вероятности) обнаружения объектов;

- исключение возможности (или уменьшение вероятности) распознавания объекта;

- исключение возможности (или уменьшение вероятности) определения параметров и характеристик объекта.

Задачи защиты от ОЭСР должны решаться на всех этапах жизненного цикла объекта: проектирование, разработка, испытание, производство и эксплуатация.

К числу основных общих способов защиты от ОЭСР относятся:

- экранирование;

- уменьшение разности излучения объекта и фона;

- изменение параметров излучения и формы объекта;

- изменение состава и взаимного расположения объектов;

- создания активных помех.

Экранирование объектов или устранение их прямой видимости в ИК диапазоне достигается путем размещения их за складками рельефа местности, строениями, местными предметами, а также при использовании искусственных экранов, маскировочных сетей, аэрозольных завес.

Уменьшение разности излучения объекта и фона может быть получено при использовании: маскировочного окрашивания, теплоизоляционных покрытий, экранов, маскировочных сетей, аэрозольных завес, вентиляционных и оросительных устройств, химических ослабителей излучения. Достоинством данного способа является его универсальность, возможность его практической реализации многими техническими средствами или их совокупностью.

К числу недостатков можно отнести:

- сравнительно низкую эффективность, что обуславливается весьма высокой чувствительностью современных ОЭСР;

- достаточно большую вероятность обнаружения объектов при неправильном подборе и применении технических средств защиты.

Изменение параметров излучения объектов и их формы, а также состава и взаимного расположения может быть достигнуто путем применения маскировочного окрашивания, теплоизоляционных покрытий, химических ослабителей излучения, экранов, маскировочных сетей, макетов, ложных сооружений и излучателей.

Создание активных помех ОЭСР реализуется при использовании специальных средств постановки помех в ИК диапазоне.

Следует отметить, что разведка с помощью оптико-электронных средств ведется в достаточно широком диапазоне длин волн - от 0,7 до 14 мкм. Принцип действия ОЭСР в диапазоне до 3 мкм основан на приеме отраженного местностью и объектами на ней излучения Солнца, Луны, звездного неба, искусственных источников подсвета, а средства ИК разведки в диапазоне больше 3 мкм, как правило, используют собственное тепловое излучение местности и объектов. В соответствии с этим способы и технические средства защиты в указанных диапазонах имеют свою специфику.

Распространение, отражение и поглощение излучений видимого и ближнего инфракрасного участка спектра (до 3 мкм) подчиняется одним закономерностям и имеет много общего.

Поэтому основные приемы маскировки объектов от наблюдения в ближнем ИК диапазоне ночью будут те же, что и днем, когда ведется визуально-оптическая разведка. Они включают: скрытие объектов путем экранирования и снижения контраста объектов с фоном, искажение их формы, распятнение местности и другие рассмотренные выше приемы, а также имитацию объектов с воспроизведением необходимых демаскирующих признаков.

Существенной особенностью инфракрасной маскировки является то, что все применяемые средства и приемы должны быть эффективными как в видимом свете, так и в инфракрасных лучах в диапазона спектра от 0,4 до 2,0 мкм.

Вследствие большей длины волны инфракрасные лучи лучше, чем видимый свет проникают сквозь атмосферную дымку. Однако, приборы ночного видения и телевизионные средства разведки неэффективны при наблюдении сквозь атмосферные осадки, туман, облака или маскирующие дымовые завесы. Поэтому использование метеорологических условий, естественных преград и дымов должно быть одним из основных приемов маскировки.
