4.7.1.3. Методы растительной маскировки

Под растительной маскировкой подразумеваются мероприятия, направленные на скрытие или уменьшение заметности объектов с помощью растительности.

В мирное время основой скрытия объекта является растительная маскировка. Растительная маскировка дает наилучший маскировочный эффект по сравнению с другими техническими приемами маскировки при наличии естественного фона, покрытого растительностью.

Положительными качествами растительной маскировки являются:

- возможность скрытия объекта или уменьшение его заметности от любых технических средств разведки;

- одновременное изменение по временам года видовых свойств растительности и окружающего фона;

- невозможность дешифрирования вновь посаженной растительности вблизи объекта;

- длительный срок маскировочного действия растительности и увеличение маскировочного эффекта с течением времени.

К отрицательным качествам растительной маскировки следует отнести:

- снижение маскировочного эффекта у лиственных деревьев в осенне-зимние сезоны;

- возникновение маскировочного эффекта не сразу после посадки растительности, а спустя некоторое время, когда растительность достаточно разовьется;

- большие первоначальные затраты и уход за растениями в первый период посадки.

С помощью растительности от средств разведки противника маскируются:

- грунтовая обсыпка при строительстве котлованных сооружений;

- грунт в отвалах при возведении подземных сооружений;

- нарушенные участки растительного покрова при выполнении строительных работ;

- бетонные и другие искусственные покрытия на строящихся объектах.

Основными способами растительной маскировки являются:

а) одернование поверхностей;

б) посев семян трав;

в) посадка растений.

Для создания на фоне травяного покрова на территории некоторых объектов разнообразных элементов местности (канавы, дороги, овраги, заболоченные участки и т. д.), наличие которых подчеркивает другой характер объекта или показывает отсутствие эксплуатации данного объекта,

применяются агротехнические средства, изменяющие цвет и фактуру отдельных участков травяного покрова по заранее намеченным рисункам.

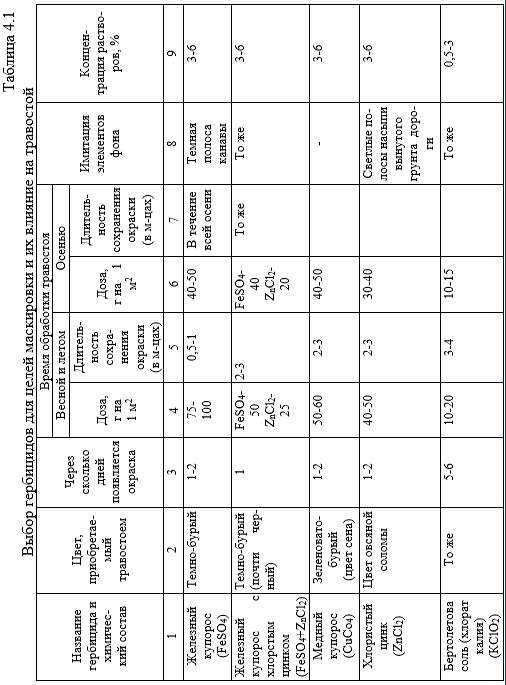

Изменение рисунков и имитации элементов фона достигается применением гербицидов, а также с помощью удобрений и выкашивания травостоя.

Гербициды - химикаты, применение которых способствует полному или частичному отравлению растений, благодаря чему они приобретают окраску засохших растений или другую окраску (бурого, черного или другого цвета). При опрыскивании травяного покрова гербицидами окраска в тот же или на следующий день изменяется. Восстанавливается зеленая окраска через 2-3 месяца. Выбор гербицидов для целей маскировки и их влияние на травостой показаны в табл. 4.1.

Внесением в почву удобрений имитируются канавы, заболоченные участки и т. д., так как удобрения придают травяному покрову только темные оттенки. Для имитации элементов фона применяются минеральные и органические удобрения.

Выкашиванием можно имитировать поля севооборота, отдельные виды культур, кочковатый луг и т. д., что может дать наибольший эффект при маскировке аэродромов. Наиболее удачные результаты имитации подкашиванием травостоя получаются в зоне достаточного увлажнения, менее удачные - в засушливых районах.

4.7.1.4. Скрытие объектов с помощью дымомаскировки (аэрозольные образования)

Дымовые завесы применяются для скрытия объектов от визуально-оптических средств противника. Для исключения определения точного месторасположения объекта применяют дымовые завесы, в несколько раз превышающие размеры объекта.

На эффективность маскировки с помощью дымов большое влияние оказывают метеорологические условия (скорость и направление ветра, осадки), а также характер местности (рельеф, растительный покров, реки, озера, населенные пункты).

Так, чем больше скорость ветра, тем быстрее рассеивается дымовая завеса и тем на меньшую глубину проникает дым. При ветрах со скоростью 9 м/сек и более дымовую завесу ограниченными средствами ставить нельзя. Ветра с малой скоростью V<1,5 м/сек также мало благоприятны для постановки дымовых завес. Наиболее благоприятными для постановки дымовых завес являются ветры с V=2-4 м/сек.

Снегопад на применение дымовых завес влияния не оказывает. Слабые моросящие дожди улучшают маскирующую способность дымовой завесы. Сильный дождь рассеивает дымовую завесу. Характеристика метеорологических условий, влияющих на дымопуск, приведена в табл. 4.2.

Характер местности существенно влияет на движение и устойчивость дымовой завесы. Наличие препятствий на пути движения дымовой завесы может привести к полному отрыву дымового облака от земли. При движении ветра вдоль лощины глубина проникания ветра увеличивается.

Основными требованиями, которые применяются к дымовым завесам при маскировке объектов дымами, являются:

- общая площадь задымления должна превосходить площадь скрываемого объекта в 5-10 раз;

- обеспечение закрытия дымовой завесой не только самого объекта, но и окружающих его характерных географических или местных ориентиров;

- при задымлении объект не должен быть расположен в центре задымляемой площади;

- расположение дымовых средств (точек) не должно воспроизводить очертания объекта на плане;

- обеспечение скрытия объекта и окружающих ориентиров не только по площади, но и по высоте.

Таблица 4.2

Характеристика метеорологических условий, влияющих на дымопуск

Маскировка дымами объектов обычно осуществляется с помощью дымовых машин и бочек, приспособленных для дымопуска. При задымлении объектов, в зависимости от различных условий, дымовые средства располагают по площади, кольцевыми или комбинированным способами.

При размещении дымовых средств "по площади" подлежащую задымлению площадь разбивают на равные участки размером 2x2 км. На каждом участке устанавливают от 8 до 16 дымовых машин, т. е. на 1 км² устанавливается 2-4 дымовые точки. Этот способ применяется при задымлении участка размером не менее 20 км , на котором располагается несколько объектов

Наиболее целесообразно применять указанный способ на резко пересеченной местности или на местности с наличием растительности при слабых и штилевых ветрах (рис. 4.13).

При кольцевом способе дымовые средства располагают внутри объекта по одной, двум или трем окружностям (кольцами). При этом обеспечивается полное прикрытие объекта дымом независимо от направления ветра.

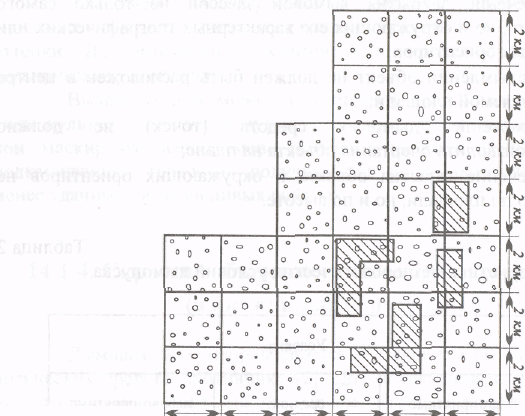

Рис. 4.13. Схема задымления объектов «по площади»

Первый кольцевой рубеж должен отстоять от центра задымляемой площади на расстоянии до одного км. Дымовые точки располагаются по кольцевому рубежу на удалении около 250 м друг от друга. Такой способ применяется при задымлении площади, меньшей 20 км², на которой располагается один объект. Целесообразно применять кольцевой способ на относительно ровной местности, хорошо продуваемой ветрами (рис. 4.14).

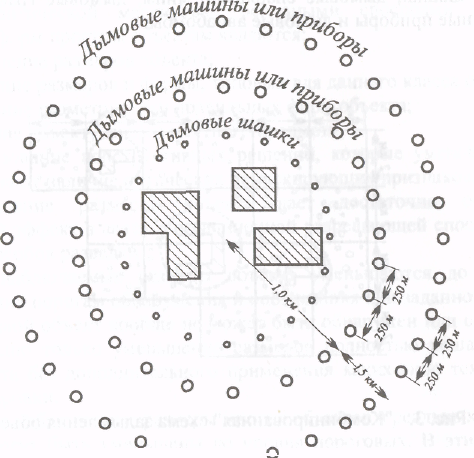

Рис. 4.14. "Кольцевая" схема задымления объектов

Комбинированный способ заключается в том, что каждый скрываемый объект в отдельности прикрывается кольцевым способом, а участок местности расположения объектов прикрывается способом "по площади".

Поэтому комбинированный способ применяется при наличии нескольких объектов, расположенных на расстоянии 3-4 км один от другого.

Наиболее экономичным способом задымления является способ "по площади".

К основным маскирующим дымообразным веществам следует отнести: белый фосфор (WP), пластифицированный белый фосфор (РWР), раствор серного ангидрида в хлорсульфоновой кислоте (FS), нефтяные масла, гексахлорэтановая смесь (НС).

Для увеличения действия дымзавес за рубежом за последнее время разработаны новые дымообразующие вещества на основе полиуретановых и фенол-формальдегидных пенопластов.

К средствам применения дымообразующих веществ относятся дымовые шашки, дымовые снаряды и мины, дымовые гранаты, выливные авиационные приборы и дымовые авиабомбы.

Плавающие дымовые шашки служат для постановки маскирующих дымовых завес на водных рубежах.

Постановка дымовых завес с помощью выливных авиационных приборов производится с малых высот. Протяженность вертикальной дымовой завесы - 450 м.

Ставить вертикальные дымовые завесы целесообразно при скорости ветра 2,5 - 7,5 м/сек.

4.7.1.5. Придание объектам маскирующих форм

Маскирующая форма - такое конструктивное выполнение объекта маскировки, при котором в целях маскировки уменьшаются или совсем устраняются демаскирующие признаки, свойственные объектам данного класса, либо воспроизводятся демаскирующие признаки объекта, отличного от маскируемого. Приданием объекту маскирующей формы можно одновременно решать обе задачи, т. е. устранять и его собственные демаскирующие признаки, и придавать ему признаки какого-либо другого объекта.

Маскирующие формы простых (одиночных) объектов

При оптической маскировке основными способами придания маскирующих форм простым объектам являются:

- уменьшение размеров объекта;

- изменение размеров и формы, типовых для данного класса объектов;

- искажение геометрически правильных форм объекта;

- придание объекту формы местного предмета;

- использование конструктивных решений, которые уменьшают или исключают наличие оптических демаскирующих признаков.

Уменьшение размеров объекта дает достаточно очевидный маскировочный эффект в связи с ограниченной разрешающей способностью оптических способов разведки.

Если наблюдаемые размеры объекта уменьшаются до величин, соответствующих порогам обнаружения и опознавания при заданном способе разведки, то такой объект вообще не может быть обнаружен или опознан. В этом случае одно только уменьшение размеров полностью решает задачу скрытия объекта без дополнительного применения каких-либо технических приемов маскировки.

Однако наблюдаемые размеры многих объектов в реальных условиях разведки не могут быть уменьшены до уровня пороговых. В этих случаях уменьшение размеров само по себе уже не дает значительного маскировочного эффекта, но может способствовать более эффективному применению других приемов маскировки, так как меньший объект всегда легче скрыть при прочих равных условиях разведки и маскировки.

Уменьшение наблюдаемых размеров может быть достигнуто и без изменения действительных размеров маскируемого объекта путем скрытия части его, например, заглублением в грунт. На рис. 4.15 видно, что при заглублении могут быть уменьшены не только вертикальные, но и плановые наблюдаемые размеры объекта, а также размеры падающей тени, которая, как известно является одним из важных демаскирующих признаков при оптической разведке.

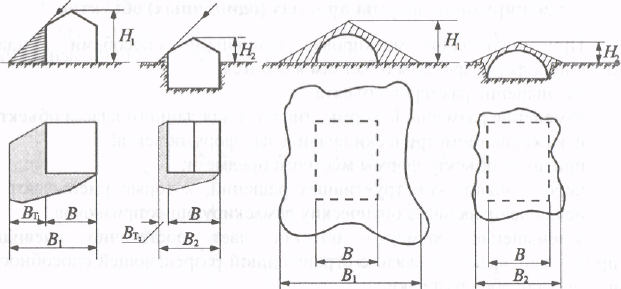

Рис. 4.15. Уменьшение наблюдаемых размеров объектов при частичном заглублении конструкций

Изменение типовых размеров и формы объектов не позволяет противнику при разведке использовать заранее известные, характерные именно для объектов данного класса демаскирующие признаки, в результате чего снижается вероятность опознавания объектов.

При изменении типовых для данного объекта размеров и форм может предусматриваться придание ему размеров и форм другого, также военного объекта, по каким-либо причинам имеющего меньшее значение для разведки противника.

Искажение геометрически правильных форм объекта применяется при маскировке его под естественный фон местности. Элементы естественного фона - группы деревьев и кустарника, поляны, различные виды рельефа в большинстве своем имеют криволинейные, асимметричные формы, которые представляют резкий контраст с геометрически правильными формами искусственных сооружений. Благодаря контрасту по форме все объекты с геометрически правильными очертаниями особенно легко обнаруживаются и опознаются при оптической разведке даже в случае весьма малых контрастов с окружающим фоном по яркости.

Искажение геометрически правильных форм искусственных сооружений уменьшает вероятность обнаружения их среди естественных образований и пятен местности, а в случае обнаружения затрудняет распознавание, так как при искажении формы устраняются основные видовые демаскирующие признаки объекта. Искажение геометрически правильных форм достигается приданием контурам объектов асимметричных криволинейных очертаний, деформацией поверхности объекта и асимметричным расположением его частей и деталей.

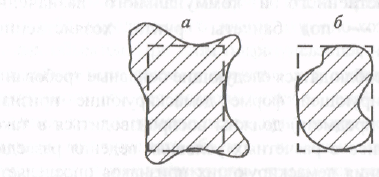

Примеры деформации контуров геометрически правильной плоской фигуры показаны на рис. 4.16. Для деформации контуров можно предложить большое число различных вариантов, однако во всех случаях необходимо при этом руководствоваться следующими основными требованиями.

Рис. 4.16. Способы деформации контуров: а - с увеличением, б - с уменьшением, в - с сохранением площади маскируемого объекта

Во-первых, образуемые при деформации выступы и впадины должны искривлять прямые линии и углы и располагаться асимметрично.

Во-вторых, выступы и впадины должны иметь размеры, которые позволяют различать их в предполагаемых (расчетных) условиях разведки, так как в противном случае они не окажут влияния на опознаваемость объекта.

В-третьих, контур, получаемый в результате деформации, должен быть таким, чтобы в него нельзя было вписать, или вокруг него нельзя было описать другой геометрически правильный контур без нарушения двух первых требований.

Придание объекту формы местного предмета способствует принятию маскируемого объекта за этот местный предмет и тем самым обеспечивает его нераспознаваемость. Этот способ придания маскирующих форм является весьма эффективным приемом маскировки многих, в том числе и крупногабаритных, объектов. Маскируемым объектам могут придаваться признаки как естественных, так и искусственных местных предметов.

При маскировке под естественные местные предметы объекту придается вполне определенная форма, которая копирует с необходимой степенью детализации внешний вид соответствующего местного предмета.

При маскировке под искусственные местные предметы появляется возможность имитировать не только окончательный вид и форму местного предмета, но и его строительство, скрывая тем самым строительство маскируемого объекта.

Варианты маскировки объектов под искусственные местные предметы могут быть весьма разнообразными. Обсыпные сооружения могут маскироваться под дамбы, насыпи, постройки; оголовки и входы в подземные сооружения - под постройки, оголовки рудных шахт; казарменные, служебные здания и складские помещения - под типичные для данной местности жилые постройки; специальные коммуникации - под обычные коммуникации хозяйственного и коммунального назначения; штабели военного имущества - под банкеты грунта, хозяйственные постройки и т. д.

Во всех случаях должны соблюдаться следующие основные требования. При создании объекта в маскирующей форме демаскирующие признаки имитируемого объекта (местного предмета) должны воспроизводиться в такой степени, чтобы они воспринимались в расчетных условиях ведения разведки. Полнота и точность воспроизведения демаскирующих признаков определяется так же, как и для ложных сооружений.

Маскирующие формы сложных (групповых) объектов

Сложный (групповой) объект - это группировка нескольких простых объектов, расположенных на ограниченной площади.

Групповые объекты опознаются по особым, присущим только им демаскирующим признакам, главными из которых являются:

- типы и количество простых объектов, составляющих сложный объект;
