2.2. Теория метода модуляции
Закон изменения напряжения на образце во времени найдем на основе модели точечного контакта.
Для определенности рассмотрим полупроводник электронной проводимости.
Обозначим через n0 концентрацию электронов в полупроводнике
до введения в него дырок. Соответствующую проводимость обозначим через σ0 . Введение в полупроводник некоторого числа дырок означает
появление в зоне валентных связей соответствующего числа пустых мест, не занятых электронами. Область полупроводника, в которую были введены дырки, получает положительный заряд, приращение концентрации дырок должно компенсироваться приращением концентрации электронов
∆n = ∆p ,
σ = σ0 + ∆σ ,
где σ – проводимость образца полупроводника после инжекции дырок. Удельное сопротивление образца при наличии неравновесных но-
сителей в произвольный момент времени t
ρ(l, t)= σ−1 =(σ |
|
+ ∆σ)−1 = σ−1 |
1+ |
∆ρ(l, t)(1+b) −1 |
, |
|||
|
ρ |
|
+bn |
|
||||
|
0 |
0 |
|
0 |
|
|||
|
|
|
|
|
0 |
|
|
|
где b – отношение подвижностей электронов и дырок
b = µn .
µp
Найдем падение напряжения на распределенном сопротивлении точечного контакта при пропускании через образец импульса постоянного тока I (рис. 6).
Металлический зонд имеет с поверхностью полубесконечного образца полусферический контакт диаметром 2а. В этом случае падение напряжения dU в полусферическом слое толщиной dl и радиусом l
dU = IdR = I 2ρπdll2 ,
где ρ – удельное сопротивление образца, являющееся функцией расстояния l и времени t.
16

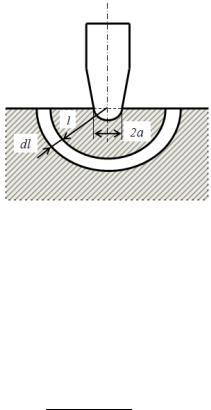

Рис. 6. Модель точечного контакта
Для вычисления полного падения напряжения на образце необходимо провести интегрирование по всему объему от нуля до бесконечности:
U (t)= ∞∫I |
ρdl |
dl . |
2 |
||
0 |
2πl |
|
Если концентрация неравновесных носителей мала по сравнению с концентрацией основных носителей, т.е. ∆p << n0 , то
∆p(l, t)(1+b) <<1.
При разложении в ряд
|
∆p(l, t)(1+b) −1 |
||
1+ |
|
|
|
p |
+bn |
||
|
0 |
0 |
|
по этой малой величине можно ограничиться двумя первыми членами разложения, тогда
ρ(l,t)= σ−1 |
1+ |
∆p(l,t)(1+b) |
, |
|||
p |
+bn |
|
||||
0 |
|
|
||||
|
|
0 |
0 |
|
|
|
|
17 |
|
|
|
||
∆p(l,t)= ∆p(l)exp −τtp .
При измерениях удобно проводить отсчет не величины напряжения U2(t) после времени задержки, а разницу между напряжением на образце при очень большом времени задержки, когда образец уже успевает вернуться в равновесное состояние, и напряжением U2(t):
|
Iρ0 ∞ |
|
|
|
|
Iρ0 |
∞ |
|
|
1 |
+b |
|
−t |
|
|||||||
U2 (∞)−U (t)= |
−2 |
|
|
−2 |
|
∆p(l)e |
τp |
||||||||||||||
|
|
|
∫l |
|
|
dl − |
|
∫l |
|
1 |
− |
|
|
|
|
|
dl = |
||||
2π |
|
|
|
|
2π |
|
p |
+bn |
|||||||||||||
|
|
|
|
0 |
|
|
|
|
|
0 |
|
|
|
0 |
0 |
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Iρ |
∞ |
1+b |
|
|
|
|
|
|
|
−t |
|
|
|
|
|||||
|
|
|
|
|
|
|
|
τ |
|
|
|
||||||||||
|
= |
|
0 |
|
∫ |
|
∆p(l)dl e |
|
p . |
|
|
|
|||||||||
|
|
|
|
|
|
||||||||||||||||
|
2π |
|
p +bn |
|
|
|
|||||||||||||||
|
|
|
|
|
|
0 |
0 |
|
0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
Выражение в квадратных скобках является величиной, не зависящей от времени, следовательно:
U2 (∞)=U2 (t)= const e− t τp .
На рис. 7 приведены зависимости логарифма равновесной концентрации носителей заряда, уровня Ферми и времени жизни неосновных носителей заряда от обратной температуры для донорного полупроводника. С повышением температуры уровень Ферми при переходе к области полной ионизации донорной примеси понижается. Сначала он достигает уровня ловушек, а затем опускается ниже этого энергетического уровня, что приводит к интенсивной эмиссии электронов из ловушек. Это приводит к увеличению времени жизни с ростом температуры вплоть до температуры наступления собственной проводимости.
18

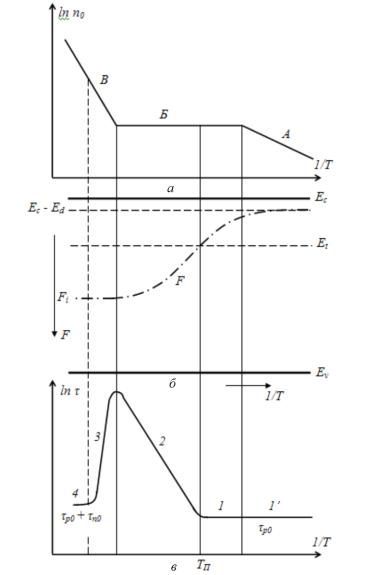

Рис. 7. Зависимость равновесной концентрации (а), уровня Ферми (б) и времени жизни (в) от температуры для донорного полупроводника
19
3.ИЗМЕРИТЕЛЬНАЯ УСТАНОВКА
ИМЕТОДИКА ИЗМЕРЕНИЙ
3.1.Описание экспериментальной установки
Температурная зависимость времени жизни неосновных носителей заряда исследуется на программно-аппаратном комплексе, структурная схема которого представлена на рис. 8. Исследуемый образец помещается в трубчатую печь, поддерживающую заданную температуру. К образцу прикладываются импульсы тока, сформированные генератором импульсов (ГИ). Основные параметры импульсов, такие как амплитуда, длительность, временной интервал между импульсами, задаются микроконтроллером (МК) по командам, поступающим от ЭВМ. Печь с исследуемым образцом, генератор импульсов, блок управления температурой на основе микроконтроллера оформлены в виде отдельного конструктивного модуля: блока управления и контроля. Наблюдение формы импульсов падения напряжения на образце и измерение характеристик импульсов осуществляется с помощью двухканального цифрового запоминающего осциллографа (ОСЦ) АСК-3106 фирмы АКТАКОМ.

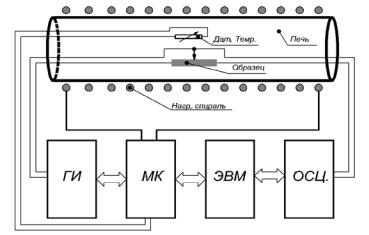

Рис. 8. Блок-схема лабораторной установки «Измерение времени жизни неосновных носителей заряда»
