ВВЕДЕНИЕ
Темпы развития электронной аппаратуры (ЭА) в значительной мере определяют уровень научно-технического прогресса. Расширение круга задач, решаемых с помощью ЭА, вызывает постоянное усложнение аппаратуры, следствием которого является неизбежное удлинение сроков ее проектирования. Ускорить и удешевить проектно-конструкторские работы можно путем автоматизированного проектирования на основе разработки и внедрения прогрессивных методов расчета при использовании современной вычислительной техники. Развитие этих методов идет по пути максимальной формализации и подчиняется требованиям программирования.
Вэтом учебном пособии студентам предлагается ознакомиться
сметодами формализованного описания электрических принципиальных схем для решения задач автоматизированного проектирования ЭА, а также со структурой алгоритмов решения некоторых практических задач.
Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»
1. ОБЩАЯ ХАРАКТЕРИСТИКА ЗАДАЧ ПРОЕКТИРОВАНИЯ ЭЛЕКТРОННОЙ АППАРАТУРЫ
И ВОЗМОЖНОСТИ ИХ АВТОМАТИЗАЦИИ
Процесс проектирования с точки зрения разработчика целесообразно разделить на этапы, отражающие основные задачи, решаемые на каждом из них (рис. 1.1) [1]:
1)системотехническое проектирование — разработка изделия до уровня структурных (функциональных) схем;
2)схемотехническое проектирование — разработка сборочных единиц до уровня принципиальных схем;
3)техническое проектирование:
а) конструкторское; б) технологическое.
Системотехническое проектирование начинается с анализа технического задания (ТЗ) на разрабатываемое изделие с точки зрения надежности, стоимости, быстродействия, массогабаритных характеристик и т. д. На этом этапе принимают наиболее существенные решения относительно возможных путей реализации требований к аппаратуре, сформулированных в ТЗ, с учетом современных достижений в области радиоэлектроники и электронновычислительной техники, выбирают критерии для оценки эффективности проекта. На этапе системотехнического проектирования намечают основные направления системотехнических, схемотехнических и конструкторско-технологических решений, проводят патентный поиск существующих аналогов с целью рационального использования накопленного опыта, формирования оригинальных решений, их оформления и обеспечения патентной чистоты, уточняют основные функциональные части разрабатываемой ЭА, распределяют функции между отдельными сборочными единицами, узлами и блоками, разрабатывают общие структурные и
4
Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

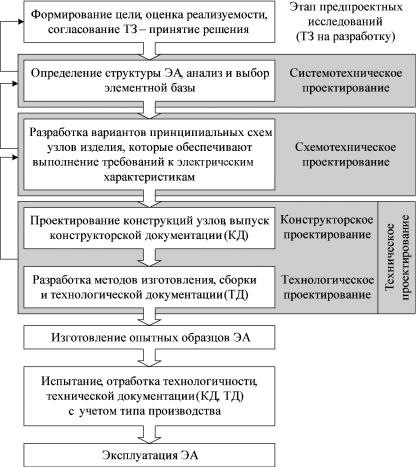

Рис. 1.1. Схема процесса проектирования изделий электронной аппаратуры
функциональные схемы и ТЗ на отдельные сборочные единицы и узлы. При этом необходимо учитывать требования производства и возможность использования унифицированных изделий, выпускаемых промышленностью.
В настоящее время системотехническое проектирование является трудно формализуемым процессом, где в основном используются творческие возможности разработчиков.
